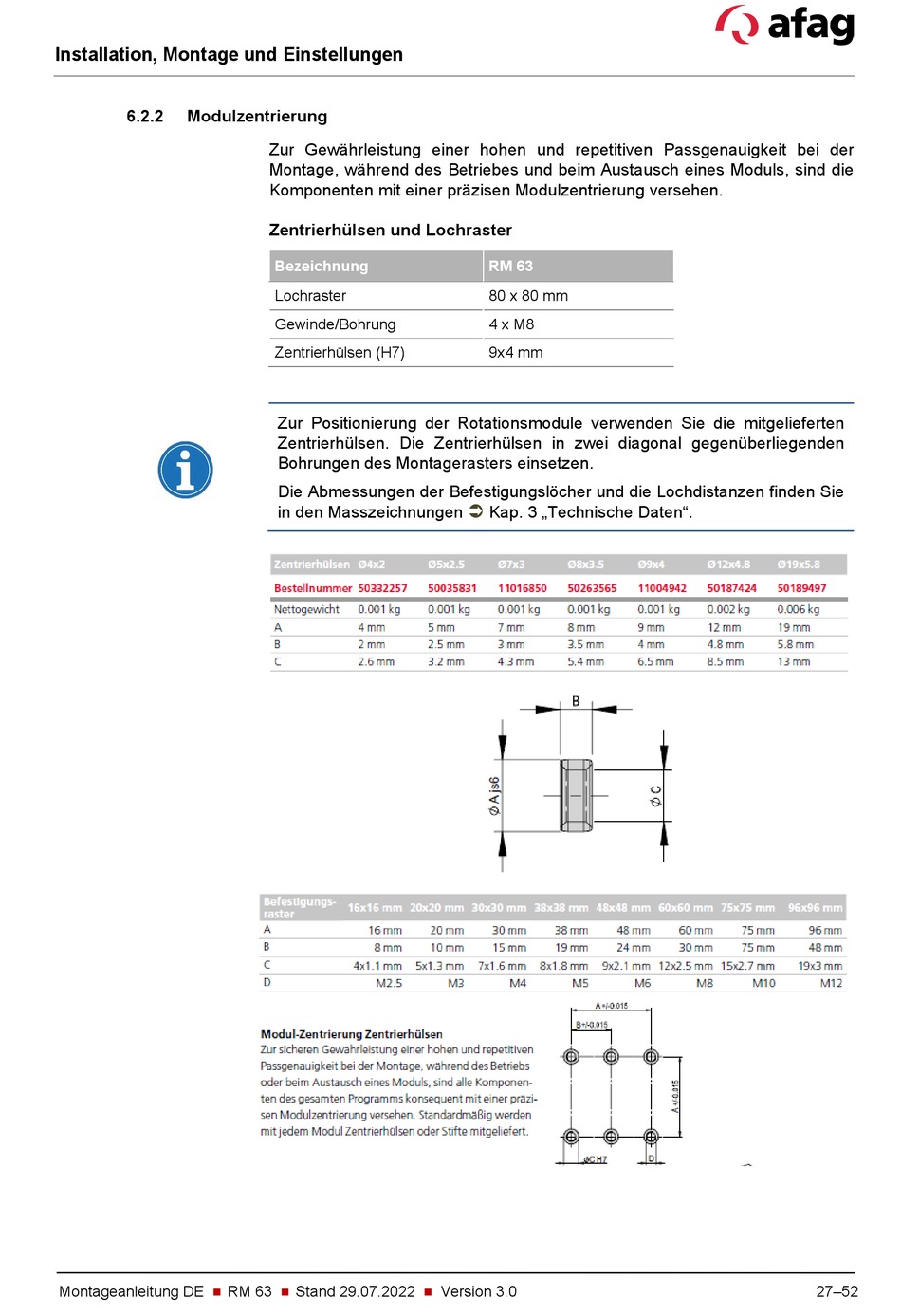

Installation, Montage und Einstellungen
6.2.2
Modulzentrierung
Montageanleitung DE
Zur Gewährleistung einer hohen und repetitiven Passgenauigkeit bei der
Montage, während des Betriebes und beim Austausch eines Moduls, sind die
Komponenten mit einer präzisen Modulzentrierung versehen.
Zentrierhülsen und Lochraster
Bezeichnung
Lochraster
Gewinde/Bohrung
Zentrierhülsen (H7)
Zur Positionierung der Rotationsmodule verwenden Sie die mitgelieferten
Zentrierhülsen. Die Zentrierhülsen in zwei diagonal gegenüberliegenden
Bohrungen des Montagerasters einsetzen.
Die Abmessungen der Befestigungslöcher und die Lochdistanzen finden Sie
in den Masszeichnungen
RM 63
Stand 29.07.2022
RM 63
80 x 80 mm
4 x M8
9x4 mm
Kap. 3 „Technische Daten".
Version 3.0
27–52
