Installation, Montage und Einstellungen
Montageanleitung DE


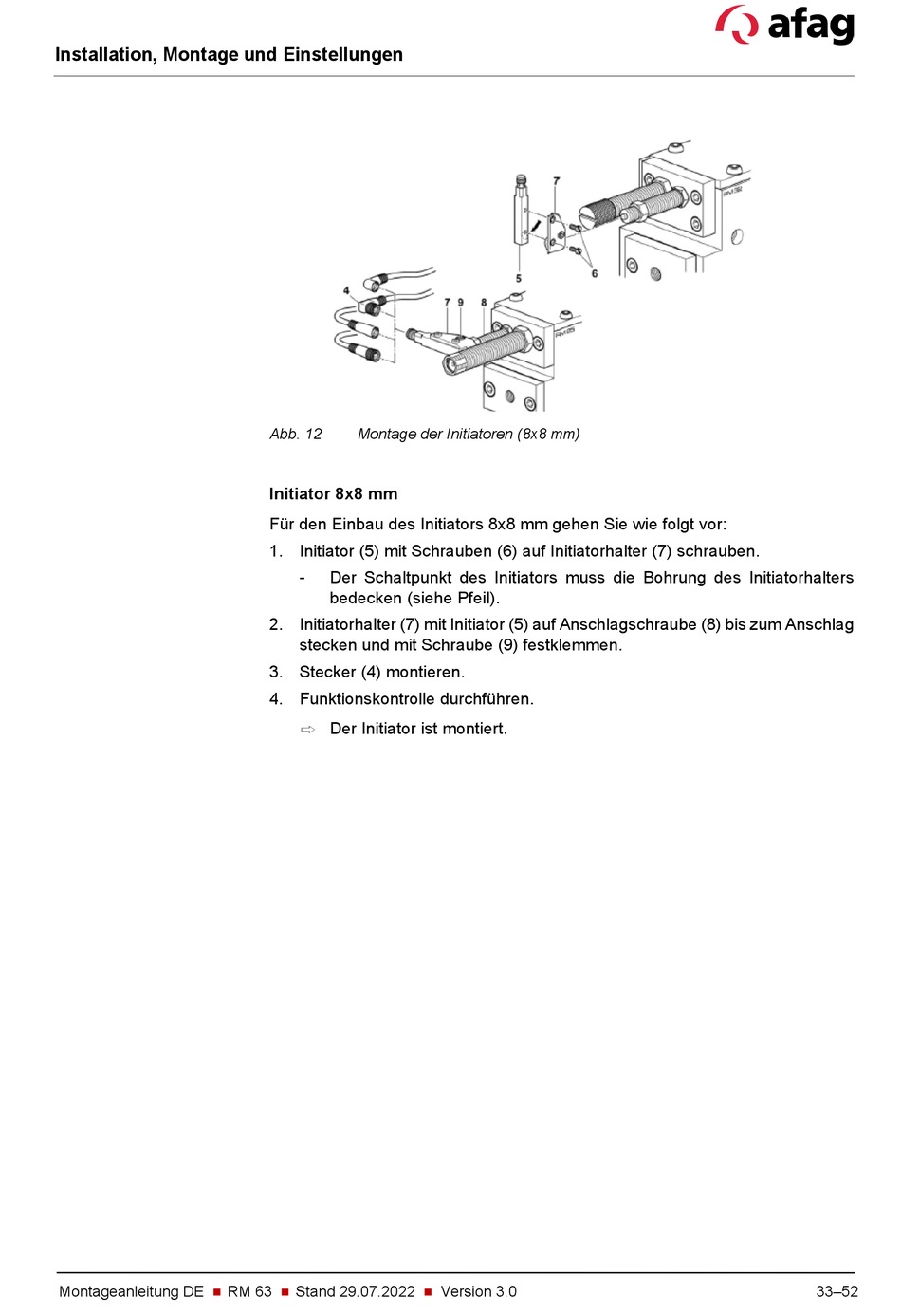

Abb. 12 Montage der Initiatoren (8x8 mm)
Initiator 8x8 mm
Für den Einbau des Initiators 8x8 mm gehen Sie wie folgt vor:
1. Initiator (5) mit Schrauben (6) auf Initiatorhalter (7) schrauben.
- Der Schaltpunkt des Initiators muss die Bohrung des Initiatorhalters
bedecken (siehe Pfeil).
2. Initiatorhalter (7) mit Initiator (5) auf Anschlagschraube (8) bis zum Anschlag
stecken und mit Schraube (9) festklemmen.
3. Stecker (4) montieren.
4. Funktionskontrolle durchführen.
Der Initiator ist montiert.

