Aufbau und Beschreibung

5 Aufbau und Beschreibung

Aufbau Compact-Schlitten

Produktbeschreibung

Montageanleitung DE

Dieses Kapitel gibt einen Überblick über den Aufbau und die Funktion der
Compact-Schlitten.

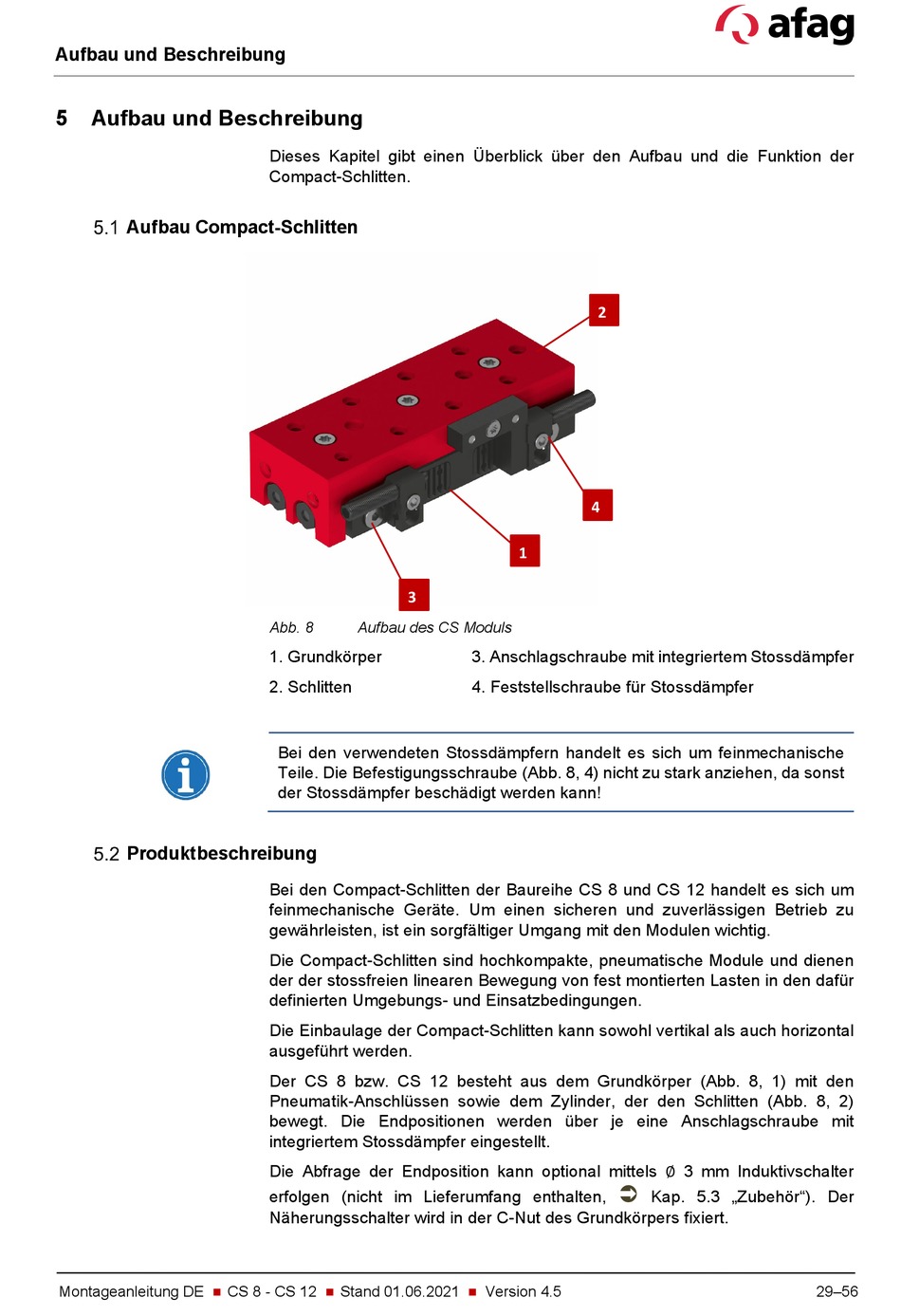

Abb. 8 Aufbau des CS Moduls
1. Grundkörper
2. Schlitten
Bei den verwendeten Stossdämpfern handelt es sich um feinmechanische
Teile. Die Befestigungsschraube (Abb. 8, 4) nicht zu stark anziehen, da sonst
der Stossdämpfer beschädigt werden kann!
Bei den Compact-Schlitten der Baureihe CS 8 und CS 12 handelt es sich um
feinmechanische Geräte. Um einen sicheren und zuverlässigen Betrieb zu
gewährleisten, ist ein sorgfältiger Umgang mit den Modulen wichtig.
Die Compact-Schlitten sind hochkompakte, pneumatische Module und dienen
der der stossfreien linearen Bewegung von fest montierten Lasten in den dafür
definierten Umgebungs- und Einsatzbedingungen.
Die Einbaulage der Compact-Schlitten kann sowohl vertikal als auch horizontal
ausgeführt werden.
Der CS 8 bzw. CS 12 besteht aus dem Grundkörper (Abb. 8, 1) mit den
Pneumatik-Anschlüssen sowie dem Zylinder, der den Schlitten (Abb. 8, 2)
bewegt. Die Endpositionen werden über je eine Anschlagschraube mit
Die Abfrage der Endposition kann optional mittels ∅ 3 mm Induktivschalter
integriertem Stossdämpfer eingestellt.
erfolgen (nicht im Lieferumfang enthalten,
Näherungsschalter wird in der C-Nut des Grundkörpers fixiert.
CS 8 - CS 12 Stand 01.06.2021

1
3
3. Anschlagschraube mit integriertem Stossdämpfer
4. Feststellschraube für Stossdämpfer
Version 4.5

2
4

Kap. 5.3 „Zubehör"). Der
