5
Aufbau und Beschreibung
5.1 Aufbau Linearmodul LM 32
5.2 Produktbeschreibung
22 – 53

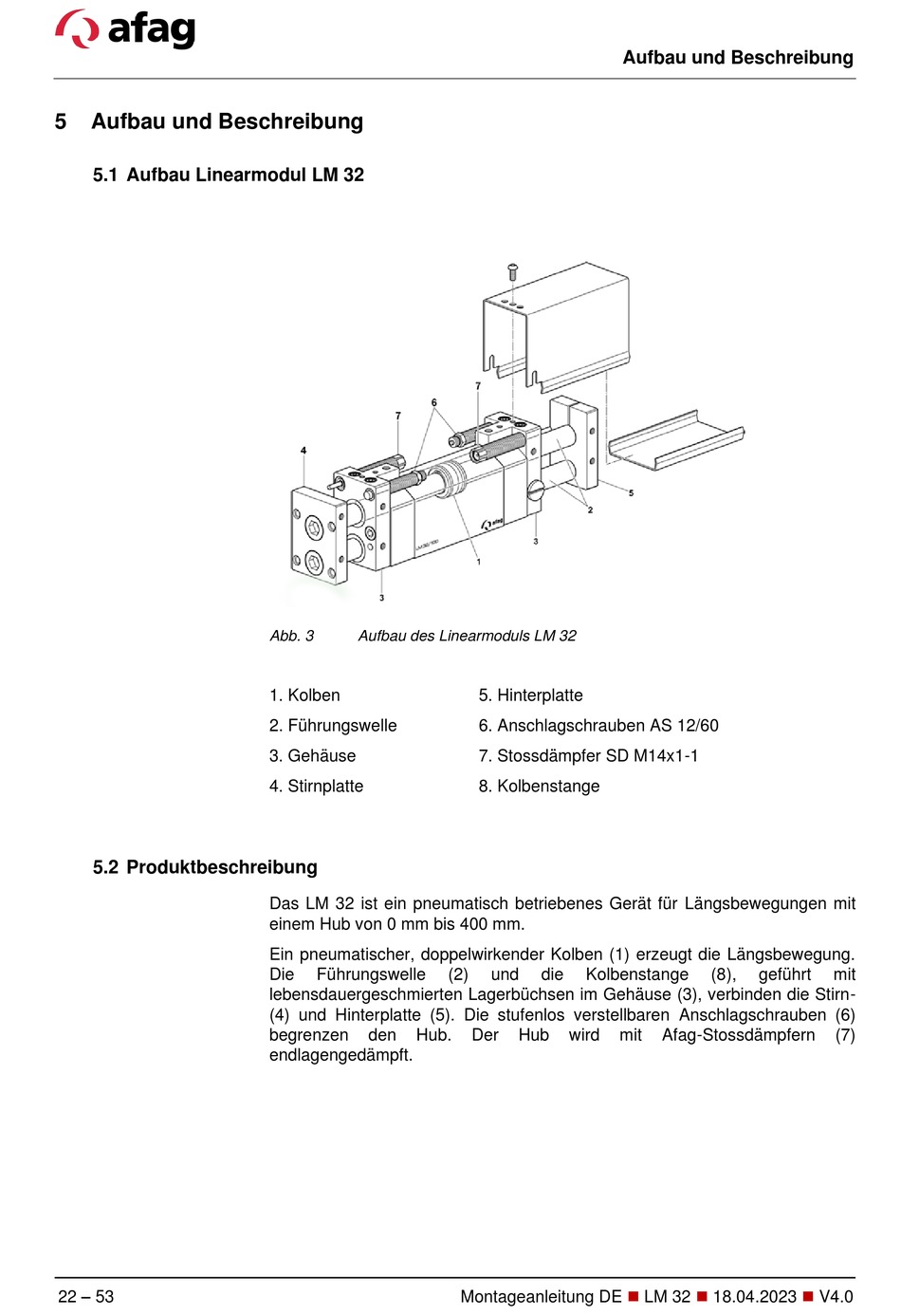

Abb. 3
Aufbau des Linearmoduls LM 32
1. Kolben
2. Führungswelle
3. Gehäuse
4. Stirnplatte
Das LM 32 ist ein pneumatisch betriebenes Gerät für Längsbewegungen mit
einem Hub von 0 mm bis 400 mm.
Ein pneumatischer, doppelwirkender Kolben (1) erzeugt die Längsbewegung.
Die
Führungswelle
lebensdauergeschmierten Lagerbüchsen im Gehäuse (3), verbinden die Stirn-
(4) und Hinterplatte (5). Die stufenlos verstellbaren Anschlagschrauben (6)
begrenzen
den
Hub.
endlagengedämpft.
5. Hinterplatte
6. Anschlagschrauben AS 12/60
7. Stossdämpfer SD M14x1-1
8. Kolbenstange
(2)
und
die
Kolbenstange
Der
Hub
wird
Montageanleitung DE
Aufbau und Beschreibung
(8),
geführt
mit
Afag-Stossdämpfern
◼
◼
LM 32
18.04.2023
mit
(7)
◼
V4.0
