Installation, Montage und Einstellungen
Montageanleitung DE

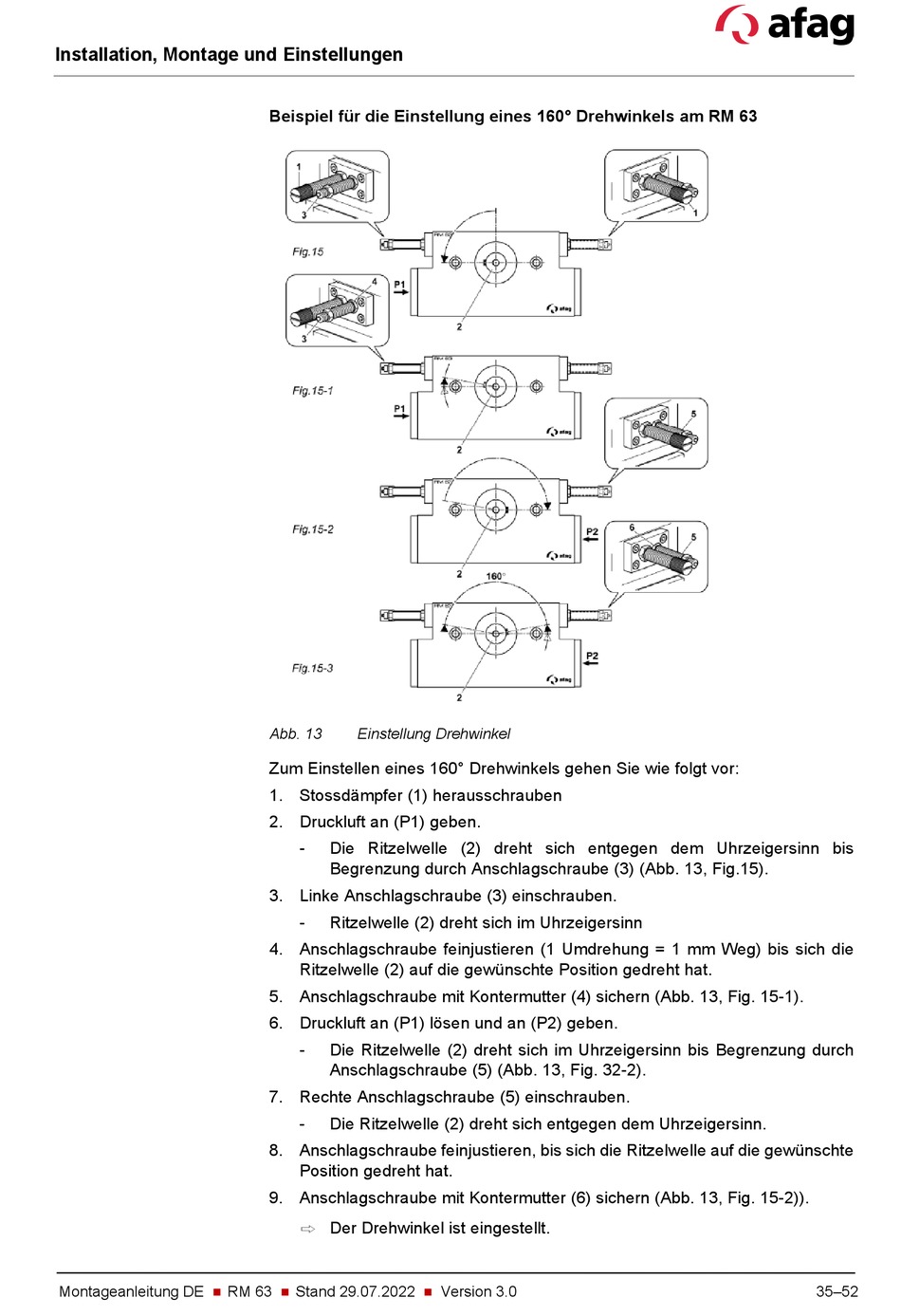

Beispiel für die Einstellung eines 160° Drehwinkels am RM 63
Abb. 13
Einstellung Drehwinkel
Zum Einstellen eines 160° Drehwinkels gehen Sie wie folgt vor:
1. Stossdämpfer (1) herausschrauben
2. Druckluft an (P1) geben.
-
Die Ritzelwelle (2) dreht sich entgegen dem Uhrzeigersinn bis
Begrenzung durch Anschlagschraube (3) (Abb. 13, Fig.15).
3. Linke Anschlagschraube (3) einschrauben.
-
Ritzelwelle (2) dreht sich im Uhrzeigersinn
4. Anschlagschraube feinjustieren (1 Umdrehung = 1 mm Weg) bis sich die
Ritzelwelle (2) auf die gewünschte Position gedreht hat.
5. Anschlagschraube mit Kontermutter (4) sichern (Abb. 13, Fig. 15-1).
6. Druckluft an (P1) lösen und an (P2) geben.
-
Die Ritzelwelle (2) dreht sich im Uhrzeigersinn bis Begrenzung durch
Anschlagschraube (5) (Abb. 13, Fig. 32-2).
7. Rechte Anschlagschraube (5) einschrauben.
-
Die Ritzelwelle (2) dreht sich entgegen dem Uhrzeigersinn.
8. Anschlagschraube feinjustieren, bis sich die Ritzelwelle auf die gewünschte
Position gedreht hat.
9. Anschlagschraube mit Kontermutter (6) sichern (Abb. 13, Fig. 15-2)).
Der Drehwinkel ist eingestellt.
RM 63
Stand 29.07.2022
Version 3.0
35–52
