Aufbau und Beschreibung
5.1 Produktbeschreibung
5.2 Aufbau Greif-Drehmodul GMQ 32/RE-50 / RE-75
26 – 52
Das Greif-Drehmodul GMQ 32/RE-50 bzw. GMQ 32/RE-75 ist ein
hochkompaktes pneumatisch-elektrisches Rotationsmodul zum Drehen und
Greifen von Nutzlasten. Die Rotationsmodule RE sind mit einem 17-poligen
Industriestecker (G13) und einem 4-poligen M15-Stecker bestückt.
Die Rotationsmodule sind für den Betrieb mit den Afag Reglern SE-Power
1kVA, SE-48 und SE-24 konzipiert. Die Module können auch mit anderen
Fremdreglern betrieben werden.
Weitere technische Angaben finden Sie im Kapitel 3 «Technische Daten» in
dieser Montageanleitung.

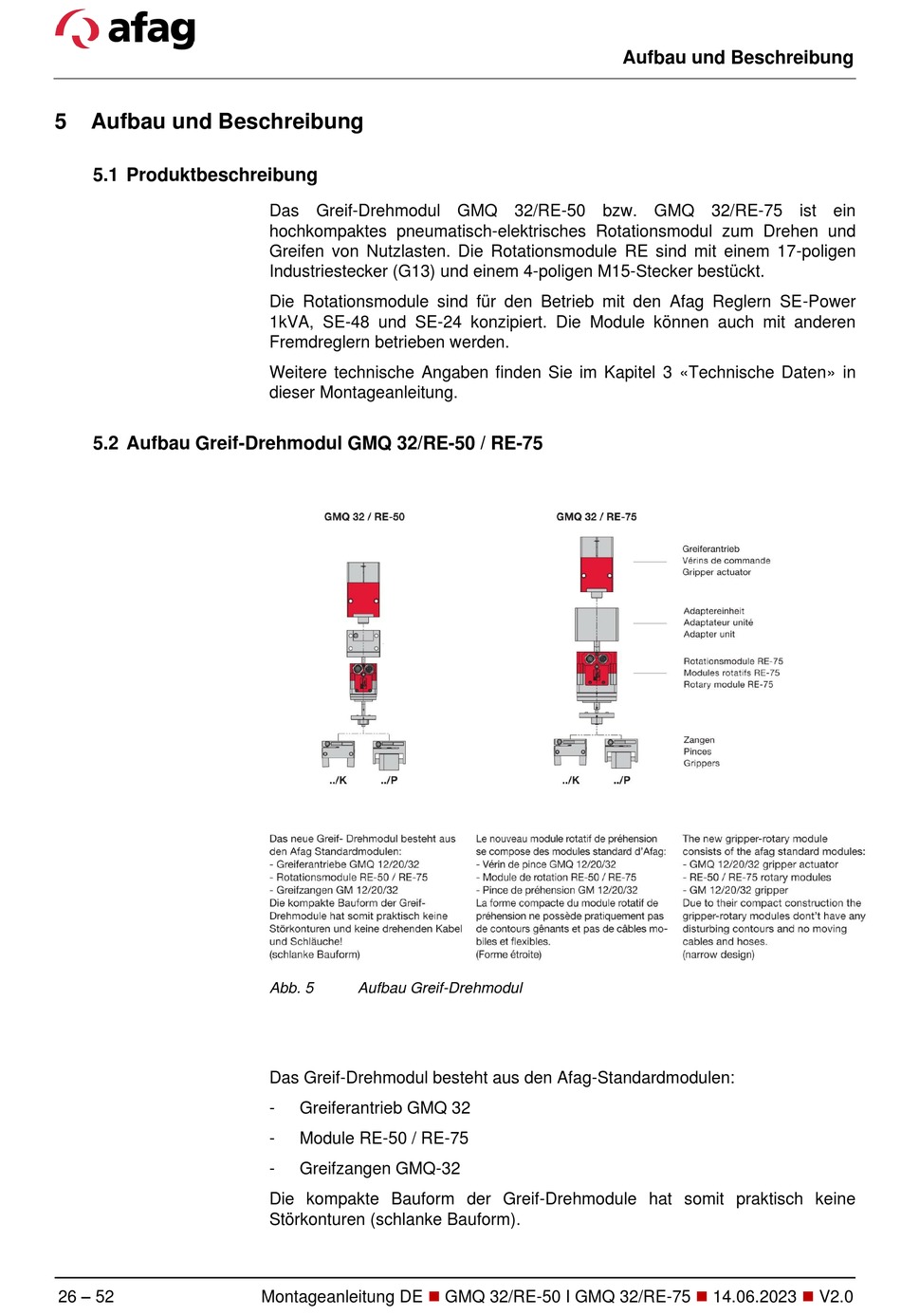

Abb. 5
Aufbau Greif-Drehmodul
Das Greif-Drehmodul besteht aus den Afag-Standardmodulen:
-
Greiferantrieb GMQ 32
-
Module RE-50 / RE-75
-
Greifzangen GMQ-32
Die kompakte Bauform der Greif-Drehmodule hat somit praktisch keine
Störkonturen (schlanke Bauform).
◼
