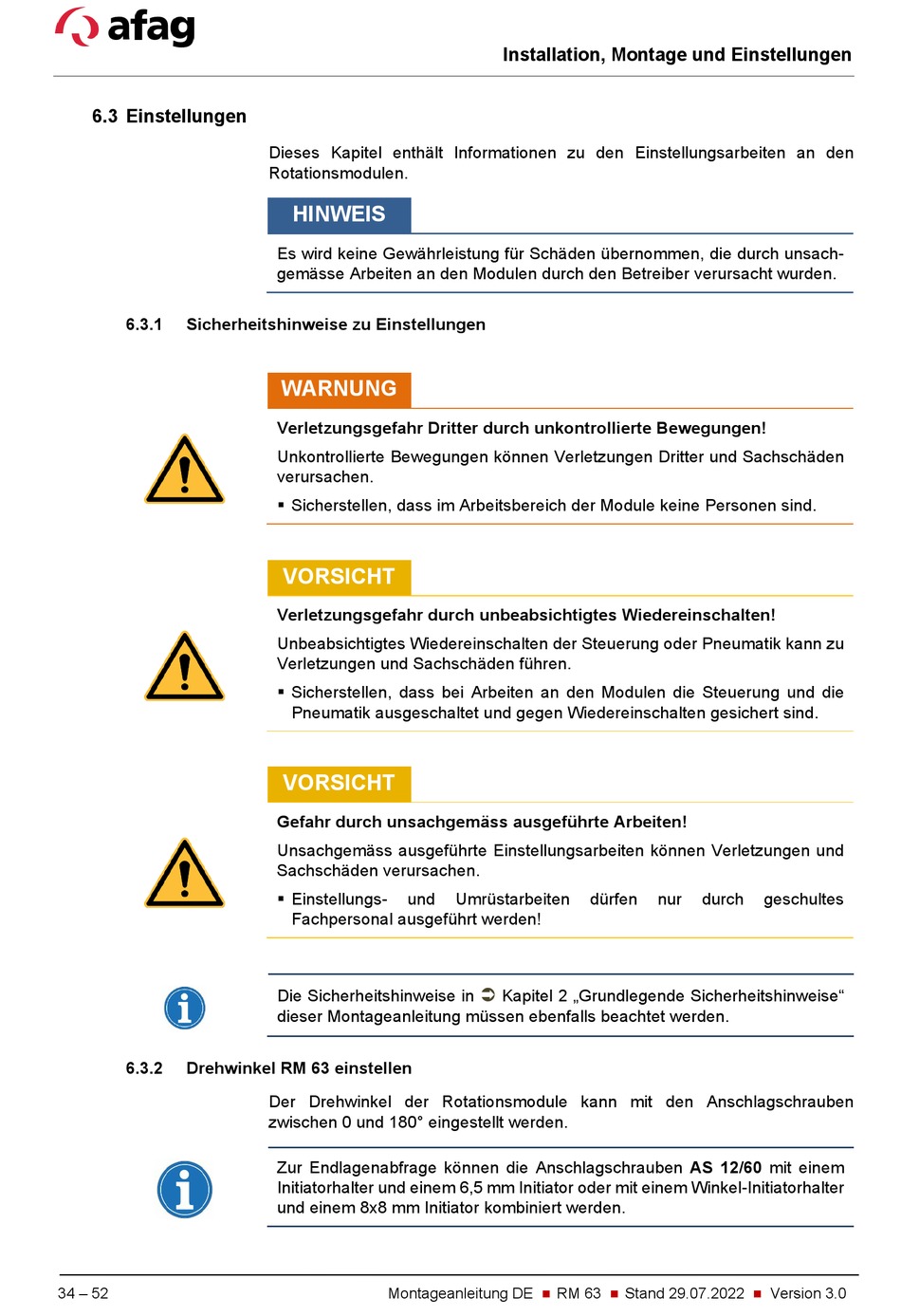

6.3 Einstellungen

6.3.1

Sicherheitshinweise zu Einstellungen

6.3.2

Drehwinkel RM 63 einstellen

34 – 52
Dieses Kapitel enthält Informationen zu den Einstellungsarbeiten an den
Rotationsmodulen.
HINWEIS
Es wird keine Gewährleistung für Schäden übernommen, die durch unsach-
gemässe Arbeiten an den Modulen durch den Betreiber verursacht wurden.
WARNUNG
Verletzungsgefahr Dritter durch unkontrollierte Bewegungen!
Unkontrollierte Bewegungen können Verletzungen Dritter und Sachschäden
verursachen.
 Sicherstellen, dass im Arbeitsbereich der Module keine Personen sind.
VORSICHT
Verletzungsgefahr durch unbeabsichtigtes Wiedereinschalten!
Unbeabsichtigtes Wiedereinschalten der Steuerung oder Pneumatik kann zu
Verletzungen und Sachschäden führen.
 Sicherstellen, dass bei Arbeiten an den Modulen die Steuerung und die
Pneumatik ausgeschaltet und gegen Wiedereinschalten gesichert sind.
VORSICHT
Gefahr durch unsachgemäss ausgeführte Arbeiten!
Unsachgemäss ausgeführte Einstellungsarbeiten können Verletzungen und
Sachschäden verursachen.
 Einstellungs- und
Fachpersonal ausgeführt werden!
Die Sicherheitshinweise in
dieser Montageanleitung müssen ebenfalls beachtet werden.
Der Drehwinkel der Rotationsmodule kann mit den Anschlagschrauben
zwischen 0 und 180° eingestellt werden.
Zur Endlagenabfrage können die Anschlagschrauben AS 12/60 mit einem
Initiatorhalter und einem 6,5 mm Initiator oder mit einem Winkel-Initiatorhalter
und einem 8x8 mm Initiator kombiniert werden.
Montageanleitung DE
Installation, Montage und Einstellungen
Umrüstarbeiten dürfen
Kapitel 2 „Grundlegende Sicherheitshinweise"

RM 63 Stand 29.07.2022
 
nur durch geschultes
Version 3.0

