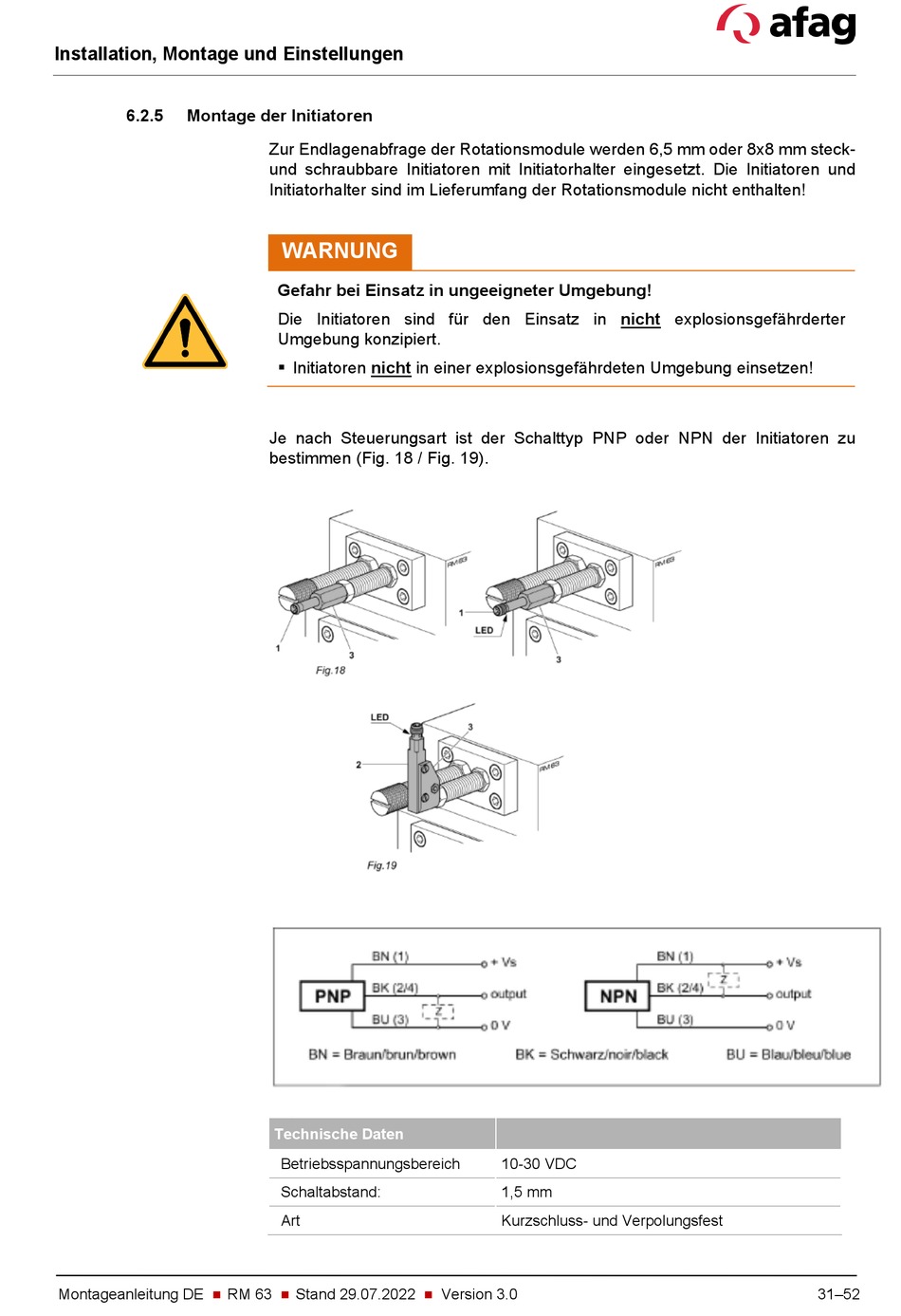

Installation, Montage und Einstellungen
6.2.5
Montage der Initiatoren
Montageanleitung DE
Zur Endlagenabfrage der Rotationsmodule werden 6,5 mm oder 8x8 mm steck-
und schraubbare Initiatoren mit Initiatorhalter eingesetzt. Die Initiatoren und
Initiatorhalter sind im Lieferumfang der Rotationsmodule nicht enthalten!
WARNUNG
Gefahr bei Einsatz in ungeeigneter Umgebung!
Die Initiatoren sind für den Einsatz in nicht explosionsgefährderter
Umgebung konzipiert.
Initiatoren nicht in einer explosionsgefährdeten Umgebung einsetzen!
Je nach Steuerungsart ist der Schalttyp PNP oder NPN der Initiatoren zu
bestimmen (Fig. 18 / Fig. 19).
Technische Daten
Betriebsspannungsbereich
Schaltabstand:
Art
RM 63
Stand 29.07.2022
10-30 VDC
1,5 mm
Kurzschluss- und Verpolungsfest
Version 3.0
31–52
