Installation, Montage und Einstellungen
Pneumatikanschlüsse Rotationsmodul RM 63 (ohne Zwischenpositionen)
Montageanleitung DE


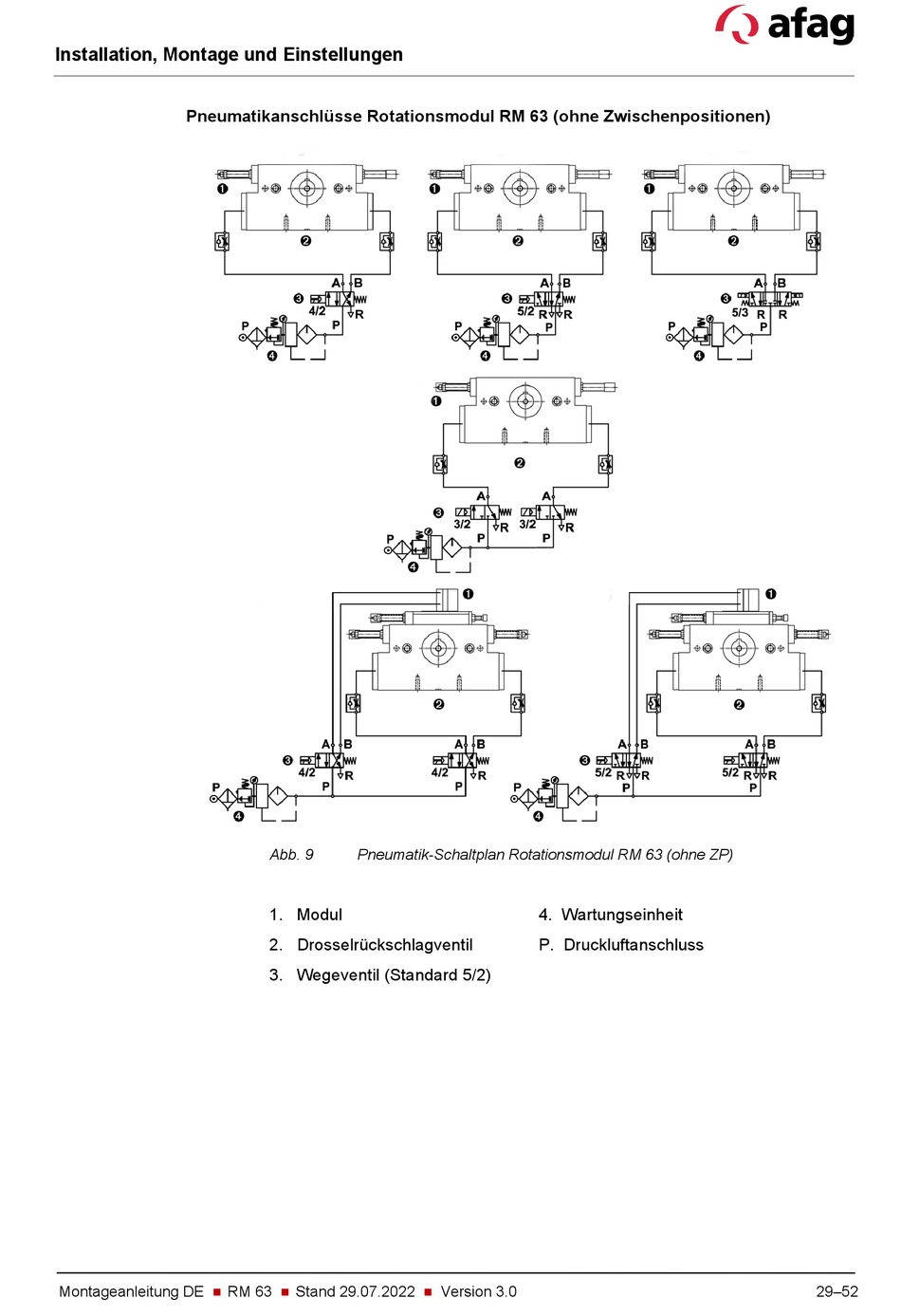

Abb. 9 Pneumatik-Schaltplan Rotationsmodul RM 63 (ohne ZP)
1. Modul
2. Drosselrückschlagventil
3. Wegeventil (Standard 5/2)
RM 63 Stand 29.07.2022

4. Wartungseinheit
P. Druckluftanschluss
