6.3.3
Stossdämpfer SD 14/16 einstellen
36 – 52
Für die Handhabung von empfindlichen Teilen kann der Drehwinkel des
Rotationsmoduls gegen die Anschlagschrauben mittels Stossdämpfern
abgebremst werden.
HINWEIS
Gefahr von Sachschaden!
Die Stossdämpfer dürfen nicht als Anschlag verwendet werden, da sie
beschädigt werden können.
Die Begrenzung des Drehwinkels muss durch die Anschlagschrauben
erfolgen.

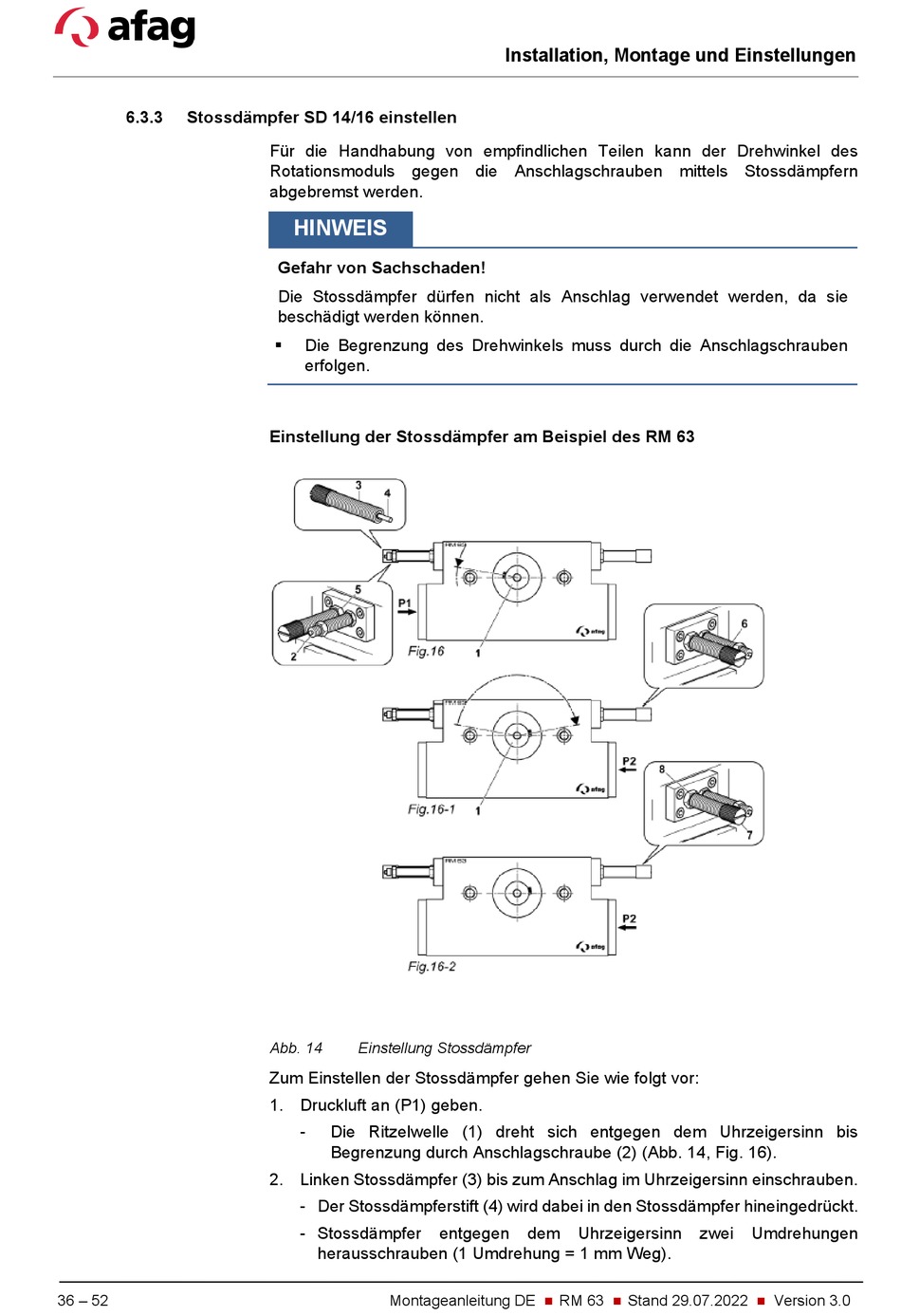

Einstellung der Stossdämpfer am Beispiel des RM 63
Abb. 14
Einstellung Stossdämpfer
Zum Einstellen der Stossdämpfer gehen Sie wie folgt vor:
1. Druckluft an (P1) geben.
-
Die Ritzelwelle (1) dreht sich entgegen dem Uhrzeigersinn bis
Begrenzung durch Anschlagschraube (2) (Abb. 14, Fig. 16).
2. Linken Stossdämpfer (3) bis zum Anschlag im Uhrzeigersinn einschrauben.
- Der Stossdämpferstift (4) wird dabei in den Stossdämpfer hineingedrückt.
- Stossdämpfer
entgegen
herausschrauben (1 Umdrehung = 1 mm Weg).
Montageanleitung DE
Installation, Montage und Einstellungen
dem
Uhrzeigersinn zwei
RM 63
Stand 29.07.2022
Umdrehungen
Version 3.0
