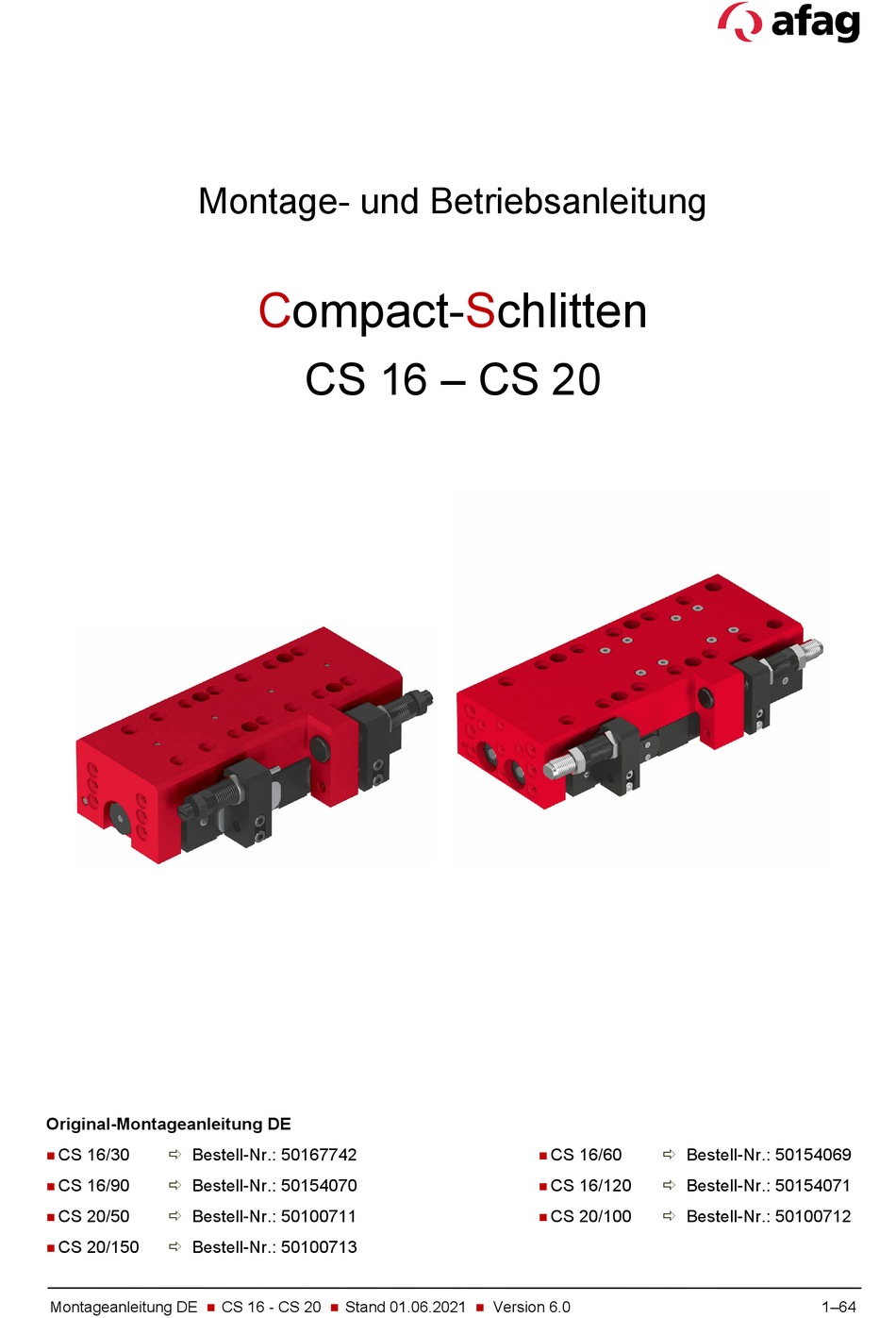

Montage- und Betriebsanleitung
Original-Montageanleitung DE
CS 16/30
Bestell-Nr.: 50167742
CS 16/90
Bestell-Nr.: 50154070
CS 20/50
Bestell-Nr.: 50100711
CS 20/150
Bestell-Nr.: 50100713
Montageanleitung DE

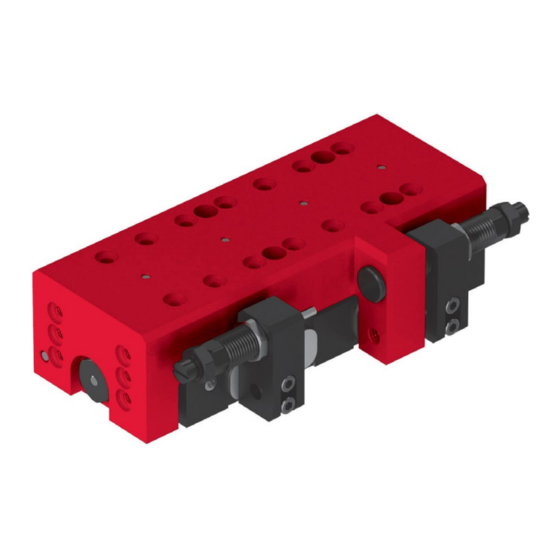

Compact-Schlitten
CS 16 – CS 20
CS 16 - CS 20
Stand 01.06.2021
CS 16/60
CS 16/120
CS 20/100
Version 6.0
Bestell-Nr.: 50154069
Bestell-Nr.: 50154071
Bestell-Nr.: 50100712
1–64
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für afag CS 16
Inhaltszusammenfassung für afag CS 16
- Seite 1 Montage- und Betriebsanleitung Compact-Schlitten CS 16 – CS 20 Original-Montageanleitung DE CS 16/30 Bestell-Nr.: 50167742 CS 16/60 Bestell-Nr.: 50154069 CS 16/90 Bestell-Nr.: 50154070 CS 16/120 Bestell-Nr.: 50154071 CS 20/50 Bestell-Nr.: 50100711 CS 20/100 Bestell-Nr.: 50100712...
- Seite 2 Mit freundlichen Grüßen Ihr Afag-Team Technische Änderungen vorbehalten Die CS 16 – CS 20 Compact-Schlitten der Afag Automation AG wurden nach dem Stand der Technik konzipiert. Im Hinblick auf die ständige technische Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns das Recht auf technische Änderungen jederzeit vor.
-
Seite 3: Inhaltsverzeichnis
Technische Daten ....................16 Compact-Schlitten CS 16 ................16 3.1.1 Masszeichnung CS 16 ................. 16 3.1.2 Technische Daten CS 16 ..............17 3.1.3 Vorzugskombinationen CS 16 .............. 18 3.1.4 Schlittenbelastungen CS 16 ..............19 3.1.5 Verfahrzeit-Diagramme CS 16 ............. 20 Compact-Schlitten CS 20 ................ - Seite 4 6.8.1 Ablauffolge Zwischenposition beim Ausfahren ........44 6.8.2 Ablauffolge Zwischenposition beim Einfahren ........45 ZA-Zwischenanschlag (Option) ..............46 6.9.1 ZA-Zwischenanschlag – Übersicht (CS 16 und CS 20) ....... 46 6.9.2 ZA-Zwischenanschlag am CS-Modul montieren ........47 6.9.3 Feineinstellung der Anschlagschraube mit Stossdämpfer ....48 Einstellung auf andere Wirkrichtung ............
- Seite 5 Ausserbetriebnahme, Demontage und Entsorgung ......... 59 Sicherheitshinweise zur Ausserbetriebnahme, Demontage, Entsorgung .. 59 Ausserbetriebnahme .................. 59 Demontage ....................59 Entsorgung ....................60 Einbauerklärung ....................61 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 5–64 ...
-
Seite 6: Allgemeines
Die vorliegende Montageanleitung enthält wichtige Informationen zur Montage, Inbetriebnahme, Funktionsweise und Wartung für einen sicheren und effizienten Umgang mit den Compact-Schlitten CS 16 bzw. CS 20 (CS-Modul). Durch die konsequente Anwendung der in der Montageanleitung aufgeführten Punkte soll folgendes erreicht werden: ... -
Seite 7: Weitere Kennzeichnungen
In der Dokumentation wird folgende Darstellungsform zur Kennzeichnung von Handlungsanweisungen, Ergebnissen, Verweisen u.a. verwendet. Darstellung Erläuterung Handlungsanweisung (Schritte ...) Resultate von Handlungsanweisungen Verweise auf Abschnitte Aufzählungen ohne Reihenfolge Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 7–64 ... -
Seite 8: Mitgeltende Dokumente
Gewährleistung ausgenommen*. Die Gewährleistung umfasst den Ersatz bzw. die Reparatur von defekten Afag Teilen. Weitergehende Ansprüche sind ausgeschlossen. Ein Kunde hat Anspruch auf ein mangelfreies Produkt. Das gilt auch für Zubehör und Verschleissteile, wenn diese mangelhaft sind. Von der Gewährleistung ausgenommen ist der normale Verschleiss. -
Seite 9: Grundlegende Sicherheitshinweise
Einsatzbedingungen, siehe technischer Katalog. Die CS-Compact-Schlitten sind ausschliesslich für das lineare Bewegen in beliebiger Lage von Nutzlasten auf dem Schlitten bis maximal (CS 16 = 2.0 – 3.0 kg), (CS 20 = bis 5.0 kg) vorgesehen. Nutzlasten an der Stirnseite der Module (CS 16 = 1.5 –... -
Seite 10: Verpflichtungen Des Betreibers Und Des Personals
Regelungen zu beachten und anzuweisen, die erforderliche persönliche Schutzausrüstung (z. B. Schutzhandschuhe) bereitzustellen und anzuweisen sowie die zugehörigen Sicherheitsdatenblätter zu aktualisieren. 10 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 11: Verpflichtungen Des Personals
Das Bedienpersonal ist in geeigneter Weise ausgebildet, qualifiziert durch Wissen und praktische Erfahrung sowie mit den notwendigen Anweisungen versehen, die es ermöglichen, die erforderliche Tätigkeit sicher auszuführen. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 11–64 ... -
Seite 12: Persönliche Schutzausrüstung (Psa)
Montage, Installation, Inbetriebnahme (Betrieb), Wartung oder Reparatur übernimmt die Firma Afag Automation AG keine Haftung. Führen Sie keine Änderungen oder Umbauten an den Compact-Schlitten ohne Rücksprache und vorherige schriftliche Zustimmung von Afag Automation AG durch. 12 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021... -
Seite 13: Grundsätzliche Gefahren / Restrisiken
Personen- oder Sachschäden verursachen können. Es darf nur qualifiziertes Fachpersonal mit oder am CS-Modul tätig sein. Vor jeglicher Tätigkeit an oder mit dem CS-Modul Montageanleitung sorgfältig lesen. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 13–64 ... -
Seite 14: Gefahren Durch Elektrische Energie
Verletzungsgefahr durch bewegliche Bauteile! Gliedmassen können durch bewegliche Bauteile gequetscht werden! Arbeiten an und mit den Compact-Schlitten dürfen nur durch qualifiziertes Fachpersonal ausgeführt werden. 14 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 15: Gefahren Durch Pneumatik
Mangelhaft bzw. nicht regelmässig ausgeführte Wartungsarbeiten können aufgrund unvorhergesehenen Funktionsausfällen Bauteile Verletzungen führen. Der Betreiber muss entsprechend geschultes Wartungspersonal zur Ausführung der Wartungstätigkeiten einsetzen. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 15–64 ... -
Seite 16: Technische Daten
Technische Daten Technische Daten Compact-Schlitten CS 16 3.1.1 Masszeichnung CS 16 Abb. 1 Masszeichnung Compact-Schlitten CS 16 16 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 17: Technische Daten Cs 16
Technische Daten 3.1.2 Technische Daten CS 16 Abb. 2 Tabelle technische Daten CS 16 * Die maximalen Nutzlasten sind in der Tabelle im Abschnitt Schlitten- belastungen aufgeführt ( Schlittenbelastungen 3.1.4). Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 17–64... -
Seite 18: Vorzugskombinationen Cs 16
Technische Daten 3.1.3 Vorzugskombinationen CS 16 18 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 19: Schlittenbelastungen Cs 16
Technische Daten 3.1.4 Schlittenbelastungen CS 16 Abb. 3 Tabelle Schlittenbelastungen CS 16 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 19–64 ... -
Seite 20: Verfahrzeit-Diagramme Cs 16
Technische Daten 3.1.5 Verfahrzeit-Diagramme CS 16 20 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 21: Compact-Schlitten Cs 20
Technische Daten Compact-Schlitten CS 20 3.2.1 Masszeichnung CS 20 Abb. 4 Masszeichnung Compact-Schlitten CS 20 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 21–64 ... -
Seite 22: Technische Daten Cs 20
Abb. 5 Tabelle technische Daten CS 20 * Die maximalen Nutzlasten sind in der Tabelle im Abschnitt Schlitten- belastungen aufgeführt ( Schlittenbelastungen 3.2.4). 22 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 23: Vorzugskombinationen Cs 20
Technische Daten 3.2.3 Vorzugskombinationen CS 20 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 23–64 ... -
Seite 24: Schlittenbelastungen Cs 20
Technische Daten 3.2.4 Schlittenbelastungen CS 20 Abb. 6 Tabelle Schlittenbelastungen CS 20 24 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 25: Verfahrzeit-Diagramme Cs 20
Technische Daten 3.2.5 Verfahrzeit-Diagramme CS 20 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 25–64 ... -
Seite 26: Transport, Verpackung Und Lagerung
Teile, die durch einen unachtsamen Umgang beschädigt werden können. Mit den Stossdämpfern vorsichtig umgehen. Die Sicherheitshinweise in Kapitel 2 „Grundlegende Sicherheitshinweise“ dieser Montageanleitung müssen ebenfalls beachtet werden. 26 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 27: Lieferumfang
Transport durch den Anlagenbetreiber verursacht wurden. Für den Transport und die Lagerung müssen folgende Werte eingehalten werden: Lagertemperatur: 0-50 °C Relative Luftfeuchtigkeit: < 90%, nicht kondensierend Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 27–64 ... -
Seite 28: Verpackung
Relative Luftfeuchtigkeit: < 90% nicht kondensierend. Compact-Schlitten reinigen und blanke Metallteile vor Korrosion mit geeignetem Mittel schützen. Compact-Schlitten vor Schmutz und Staub schützen. 28 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 29: Aufbau Und Beschreibung
Die Einbaulage der Compact-Schlitten kann sowohl vertikal als auch horizontal ausgeführt werden. Der CS 16 bzw. CS 20 besteht aus dem Grundkörper (Abb. 8, 1) mit den Pneumatik-Anschlüssen (Abb. 8, 6) sowie dem Zylinder, der den Schlitten (Abb. 8, 2) bewegt. Die Endpositionen werden über je eine Anschlagschraube mit integriertem Stossdämpfer eingestellt. -
Seite 30: Zubehör Cs 16 Und Cs 20
Aufbau und Beschreibung Zubehör CS 16 und CS 20 Bestellnummer Artikel Initiator INI c10x28.5-Em-PNP-NO-M8x1 50033432 Initiator INI d4x25-Sn1.0-PNP-NO-M8x1 11016714 Initiator INI c10x19.5-Em-PNP-NO-M8x1 50313987 Initiator INI c10x9-Em-PNP-NO-M8x1 50313986 Klemmmutter M6x1 50042748 Stossdämpfer SD M8x1-4 50177008 Stossdämpfer SD M10x1-5 50337721 ZA-Zwischenanschlag ZA-CA 16... - Seite 31 Aufbau und Beschreibung Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 31–64 ...
- Seite 32 Aufbau und Beschreibung Weitere Informationen zum Zubehör für die Compact-Schlitten finden Sie auf unserer Webseite unter www.afag.com. 32 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ...
-
Seite 33: Installation, Montage Und Einstellungen
Es wird keine Gewährleistung für Schäden übernommen, die durch eine unsachgemässe Installation der CS durch den Betreiber verursacht wurden. Die Sicherheitshinweise in Kap. 2 „Grundlegende Sicherheitshinweise“ dieser Montageanleitung müssen ebenfalls beachtet werden. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 33–64 ... -
Seite 34: Installation, Montage Und Einstellungen
Compact-Schlitten nicht in unterster Position befindet. Schlitten bei Einbau in vertikaler Lage vor der Montage immer in die unterste Position bewegen. Befestigungsmöglichkeiten CS 16 / CS 20 CS 16: Schrauben M4x20/8 CS 20: Schrauben M6x25/9 Abb. 9 Montage Grundkörper von unten... -
Seite 35: Anzugsdrehmomente Für Schrauben
Verzinkt-blau, geölt oder gefettet Gewinde Anzugsdrehmoment 1,1 … 1,4 Nm 2,6 … 3,3 Nm 5,2 … 6,5 Nm 9,0 … 11,3 Nm 21,6 … 27,3 Nm Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 35–64 ... -
Seite 36: Anschluss An Die Pneumatik
Anlage langsam belüften! Die minimale Druckluftqualität ist gemäss der Norm ISO 8573-1:2010 auszulegen. Die nicht verwendeten Pneumatikanschlüsse müssen mit den mitgelieferten Verschlussschrauben luftdicht verschlossen werden. 36 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... - Seite 37 Abb. 10 Pneumatik-Schaltplan Compact-Schlitten Abb. 11 Pneumatik-Schaltplan Compact-Schlitten mit ZA 1. Druckluftanschluss 4. Drosselrückschlagventil 2. Wartungseinheit 5. Compact-Schlitten CS 16 / CS 20 3. 5/3 (5/2) Wegeventil 6. ZA-Zwischenanschlag Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 37–64...
-
Seite 38: Einbau Des Initiators
3. Initiator an der Steuerung anschliessen. 4. Initiator auf korrekte Funktion prüfen über die Initiator-Kontaktschraube (Abb. 13, 4). Der Initiator ist montiert. 38 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 39: Einbau Und Einstellung Des Näherungsschalters
Auf der rechten Seite des CS Moduls sind zwei C-Nuten für die Befestigung der Näherungsschalter vorgesehen. Durch zwei Näherungsschalter werden die Endpositionen abgefragt. Wir empfehlen den C-Nutensensor (Best.-Nr.: 50033432) von AFAG einzusetzen. Der Einsatz anderer magnetoresistive C-Nutensensoren ist möglich, jedoch können Störungen bei der Positionsabfrage resultieren. -
Seite 40: Abfrage Sensorik
Ringmagnet fehlen oder defekt sein. In Kombination mit magnetfeldproduzierenden Modulen kann es beim Einsatz der Magnetsensoren zu Störungen kommen. Zubehör: Einbauset: Induktiv-Initiator CS 16-CS 20 Best. Nr. 50242140 40 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021... -
Seite 41: Einstellung Der Stossdämpfer
Sicherstellen, dass bei Arbeiten an den CS-Modulen die Steuerung und die Pneumatik ausgeschaltet und gegen Wiedereinschalten gesichert sind. Die Sicherheitshinweise in Kapitel 2 „Grundlegende Sicherheitshinweise“ dieser Montageanleitung müssen ebenfalls beachtet werden. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 41–64 ... -
Seite 42: Einstellung Der Stossdämpfer Und Anschlagschrauben
Verfahrzeiten nicht eingehalten, kann der Schlitten zerstört werden. HINWEIS Die CS-Module dürfen nicht ohne Stossdämpfer betrieben werden! Wegen fehlender Dämpfung können die Module beschädigt werden. 42 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 43: Endlagenkontrolle Gesamter Hubbereich
(Abb. 19). Durch Hineindrehen der Schraube in der Mitte der Einsatzleiste (siehe Pfeil), wird das Herausnehmen der Einsatzleiste erleichtert. Abb. 19 Hub-Reduzierung (normal) Reduzierter Hub Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 43–64 ... -
Seite 44: Ablauffolge Der Zwischenposition
Andernfalls kann der CS beschädigt werden. P4 Klinke ausgeschaltet P1 Schlitten fährt auf Grundposition zurück (Schlitten hinten) P4 Klinke ausgeschaltet 44 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 45: Ablauffolge Zwischenposition Beim Einfahren
Andernfalls kann der CS beschädigt werden. P4 Klinke ausgeschaltet P1 Schlitten fährt auf Grundposition zurück (Schlitten hinten) P4 Klinke ausgeschaltet Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 45–64 ... -
Seite 46: Za-Zwischenanschlag (Option)
Installation, Montage und Einstellungen ZA-Zwischenanschlag (Option) 6.9.1 ZA-Zwischenanschlag – Übersicht (CS 16 und CS 20) Das Einbauset des ZA-Zwischenanschlags besteht aus nachfolgenden Teilen: 1 x ZA-Zwischenanschlag 3 x Befestigungsschrauben 3 x Zentrierhülsen 1 x SD-Halter (lange Ausführung) für ZA-Modul ... -
Seite 47: Za-Zwischenanschlag Am Cs-Modul Montieren
SD-Halter (lang) SD-Halter (kurz) Abb. 21 ZA-Zwischenanschlag montieren Abb. 22 Darstellung des ZA-Moduls - Ausfahren Bei dieser Darstellung wirkt die Zwischenposition (ZA) beim Ausfahren des Schlittens. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 47–64 ... -
Seite 48: Feineinstellung Der Anschlagschraube Mit Stossdämpfer
Die Anschlagschraube ist eingestellt. Abb. 24 Montage Näherungsschalter im ZA-Modul Montage des Näherungsschalters im ZA-Modul: Den Näherungsschalter mit montiertem Klemmstück in die C-Nuten einsetzen. 48 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 49: Einstellung Auf Andere Wirkrichtung
Die Umstellung der Wirkrichtung der ZA-Klinke kann auf einfache Weise durchgeführt werden. Diese Tätigkeit muss vor dem Anbau auf das CS-Modul erfolgen. 6.10.2 ZA-Klinke auf andere Wirkrichtung (Vorgehensweise für Einfahren bzw. Ausfahren) Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 49–64 ... -
Seite 50: Za-Klinke Demontieren
Darauf achten, dass die Zylinderanschlüsse auf der gegenüberliegenden Seite der Klinke sind. 3. Zylinder und Gehäusedeckel mit Schrauben befestigen (Abb. 25). Die ZA-Klinke ist umgestellt. 50 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 51: Inbetriebnahme
Schäden und zum Verlust der Garantie. Compact-Schlitten stets mit Stossdämpfern betreiben! Die Sicherheitshinweise in Kapitel 2 „Grundlegende Sicherheitshinweise“ dieser Montageanleitung müssen ebenfalls beachtet werden. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 51–64 ... -
Seite 52: Vorbereitungen Zur Inbetriebnahme
8. Position durch Verdrehen der Anschlagschraube (Abb. 26, 3) einstellen. 9. Stossdämpfer durch Verdrehen einstellen (Abb. 26, 2). 10. Klemmschraube (Abb. 26, 1b) festziehen. Die Vorbereitungen sind abgeschlossen. 52 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 53: Vorgehen Bei Der Inbetriebnahme
3. Sicherstellen, dass sich keine Personen oder Hindernisse (z.B. Werkzeuge) im Arbeitsbereich des Moduls befinden. 4. Probelauf durchführen: Mit langsamen Verfahrbewegungen starten Anschliessend unter Einsatzbedingungen fortfahren Die Inbetriebnahme ist abgeschlossen. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 53–64 ... -
Seite 54: Störungsbeseitigung
Betriebsanleitung müssen ebenfalls beachtet werden. Tabelle Störungsursachen und Abhilfe Die nachfolgende Tabelle enthält eine Übersicht möglicher Fehlerursachen sowie das weitere Vorgehen zu deren Behebung. Defekte Bauteile sind ausschliesslich durch Afag Originalersatzteile zu ersetzen. Störung Mögliche Ursache Abhilfe Der Compact-Schlitten schlägt ... -
Seite 55: Wartung Und Instandsetzung
Vor Beginn der Tätigkeiten Medienversorgung (Pneumatik) ausschalten und gegen Wiedereinschalten sichern! Die Sicherheitshinweise in Kap. 2 „Grundlegende Sicherheitshinweise“ dieser Betriebsanleitung müssen ebenfalls beachtet werden. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 55–64 ... -
Seite 56: Wartungstätigkeiten Und Wartungsintervalle
Wartung und Instandsetzung Wartungstätigkeiten und Wartungsintervalle 9.3.1 Übersicht Wartungspunkte Abb. 28 Wartungspunkte Compact-Schlitten (CS 16 und CS 20) Anlage Intervall [h] Wartungspunkt Wartungstätigkeit Bemerkungen [Ein/Aus] Compact-Schlitten Reinigen Bei Bedarf [Aus] Compact-Schlitten mit einem trockenen, fusselfreien Tuch reinigen - nicht mit Wasser abspritzen - keine aggressiven Reinigungsmittel verwenden. -
Seite 57: Druckluftspezifikationen
Betrieb zwingend mit geölter Druckluft erfolgen, um Schäden an den Compact-Schlitten zu vermeiden. Nach einmaligem Betrieb mit geölter Druckluft, dürfen die Compact- Schlitten nicht mehr ohne geölte Druckluft betrieben werden. Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 57–64 ... -
Seite 58: Weitergehende Wartung
Defekte Module können innerhalb der Gewährleistungszeit an Afag zur Gewährleistungs-Reparatur versendet werden. Nach Ablauf der Gewährleistungszeit kann der Kunde defekte Module oder Verschleissteile selbst ersetzen bzw. instandsetzen oder diese an den Afag Reparaturdienst senden. Bitte beachten Sie, dass Afag keine Gewährleistung für Module übernimmt, die nicht durch Afag ausgetauscht bzw. -
Seite 59: Ausserbetriebnahme, Demontage Und Entsorgung
Vor dem Ausbau die Medienversorgung (Pneumatik) trennen, Anlage entlüften und deaktivieren! Ausbau nur von qualifiziertem Fachpersonal durchführen lassen! CS-Modul nur bei ausgeschalteter und gesicherter Steuerung ausbauen! Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 59–64 ... -
Seite 60: Ausserbetriebnahme, Demontage Und Entsorgung
Elektronikteile, Elektroschrott, Hilfs- und Betriebsstoffe sind von zugelassenen Fachbetrieben zu entsorgen. Hinweise zu einer fachgerechten Entsorgung erteilen Ihnen die zuständigen örtlichen Behörden. 60 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ... -
Seite 61: Einbauerklärung
Maschine: Produktbezeichnung: Compact-Schlitten (pneumatisch) Typenbezeichnung: CS 16/30, CS 16/60, CS 16/90, CS 16/120, CS 20/50, CS 20/100, CS 20/150 Fortlaufende Serien-Nr. 50XXXXXX den folgenden grundlegenden Sicherheits- und Gesundheitsschutzanforderungen der Maschinenrichtlinie 2006/42/EG zum Zeitpunkt der Erklärung entspricht: 1.1; 1.1.1; 1.1.2; 1.2.3; 1.3.3; 1.3.6; 1.3.7.1.4.1; 1.5; 1.6;... - Seite 62 Verpflichtung des Personals ......11 Installation ............33 Verpflichtungen und Haftung ......10 Vorhersehbare Fehlanwendung ......9 Lagerung ............28 Wartungsintervalle ..........56 62 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ...
- Seite 63 Abb. 25 Darstellung ZA-Klinke mit Zylinder ....................50 Abb. 26 Einbau und Einstellung Compact-Schlitten ..................52 Abb. 27 Inbetriebnahme der Compact-Schlitten ..................53 Abb. 28 Wartungspunkte Compact-Schlitten (CS 16 und CS 20) ..............56 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021...
- Seite 64 64 – 64 Montageanleitung DE CS 16 - CS 20 Stand 01.06.2021 Version 6.0 ...
