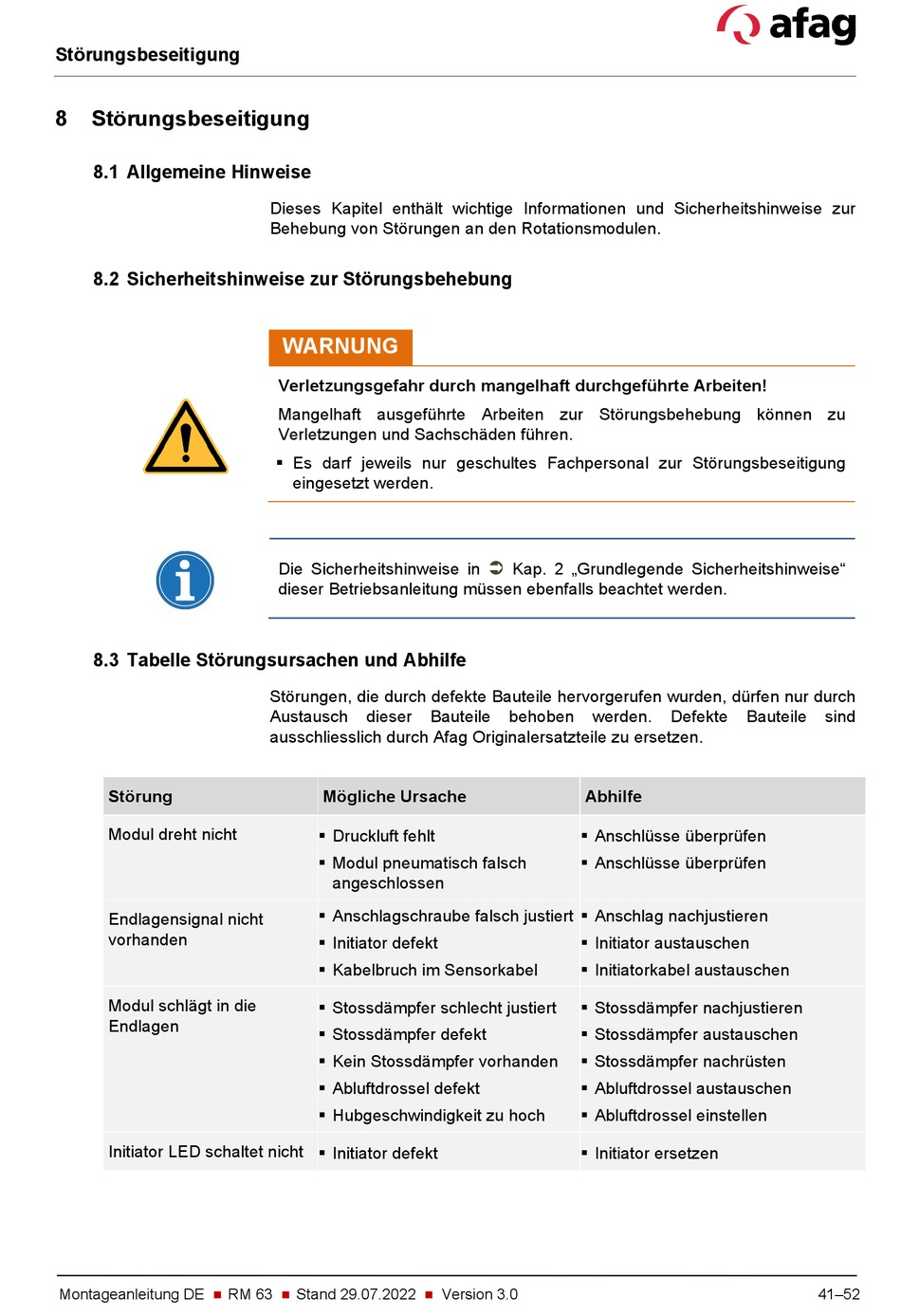

Störungsbeseitigung
8 Störungsbeseitigung

8.1 Allgemeine Hinweise

8.2 Sicherheitshinweise zur Störungsbehebung
8.3 Tabelle Störungsursachen und Abhilfe
Störung
Modul dreht nicht
Endlagensignal nicht
vorhanden
Modul schlägt in die
Endlagen
Initiator LED schaltet nicht  Initiator defekt
Montageanleitung DE

Dieses Kapitel enthält wichtige Informationen und Sicherheitshinweise zur
Behebung von Störungen an den Rotationsmodulen.
WARNUNG
Verletzungsgefahr durch mangelhaft durchgeführte Arbeiten!
Mangelhaft ausgeführte Arbeiten zur Störungsbehebung können zu
Verletzungen und Sachschäden führen.
 Es darf jeweils nur geschultes Fachpersonal zur Störungsbeseitigung
eingesetzt werden.
Die Sicherheitshinweise in
dieser Betriebsanleitung müssen ebenfalls beachtet werden.
Störungen, die durch defekte Bauteile hervorgerufen wurden, dürfen nur durch
Austausch dieser
ausschliesslich durch Afag Originalersatzteile zu ersetzen.
Mögliche Ursache
 Druckluft fehlt
 Modul pneumatisch falsch
angeschlossen
 Anschlagschraube falsch justiert
 Initiator defekt
 Kabelbruch im Sensorkabel
 Stossdämpfer schlecht justiert
 Stossdämpfer defekt
 Kein Stossdämpfer vorhanden
 Abluftdrossel defekt
 Hubgeschwindigkeit zu hoch
RM 63 Stand 29.07.2022

Kap. 2 „Grundlegende Sicherheitshinweise"

Bauteile behoben werden.
Abhilfe
 Anschlüsse überprüfen
 Anschlüsse überprüfen
 Anschlag nachjustieren
 Initiator austauschen
 Initiatorkabel austauschen
 Stossdämpfer nachjustieren
 Stossdämpfer austauschen
 Stossdämpfer nachrüsten
 Abluftdrossel austauschen
 Abluftdrossel einstellen
 Initiator ersetzen
Version 3.0

Defekte Bauteile sind
41–52
