7.5.3 Anzeigemodi der iTENDO²-App mit easy connect

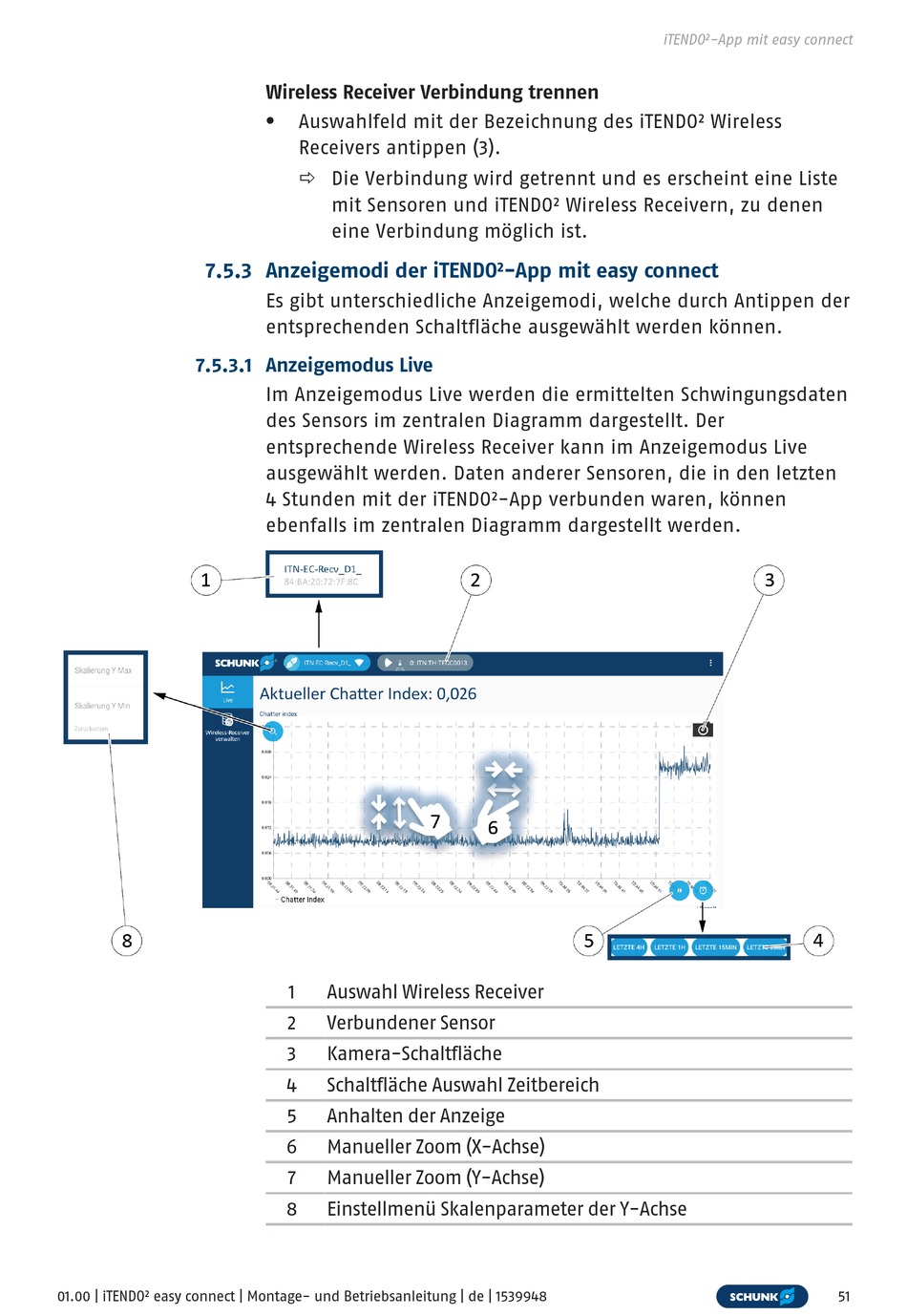

7.5.3.1 Anzeigemodus Live
01.00 | iTENDO² easy connect | Montage- und Betriebsanleitung | de | 1539948
Wireless Receiver Verbindung trennen
Auswahlfeld mit der Bezeichnung des iTENDO² Wireless
l
Receivers antippen (3).
ð Die Verbindung wird getrennt und es erscheint eine Liste
mit Sensoren und iTENDO² Wireless Receivern, zu denen
eine Verbindung möglich ist.
Es gibt unterschiedliche Anzeigemodi, welche durch Antippen der
entsprechenden Schaltfläche ausgewählt werden können.
Im Anzeigemodus Live werden die ermittelten Schwingungsdaten
des Sensors im zentralen Diagramm dargestellt. Der
entsprechende Wireless Receiver kann im Anzeigemodus Live
ausgewählt werden. Daten anderer Sensoren, die in den letzten
4 Stunden mit der iTENDO²-App verbunden waren, können
ebenfalls im zentralen Diagramm dargestellt werden.
1 Auswahl Wireless Receiver
2 Verbundener Sensor
3 Kamera-Schaltfläche
4 Schaltfläche Auswahl Zeitbereich
5 Anhalten der Anzeige
6 Manueller Zoom (X-Achse)
7 Manueller Zoom (Y-Achse)
8 Einstellmenü Skalenparameter der Y-Achse
iTENDO²-App mit easy connect
51
