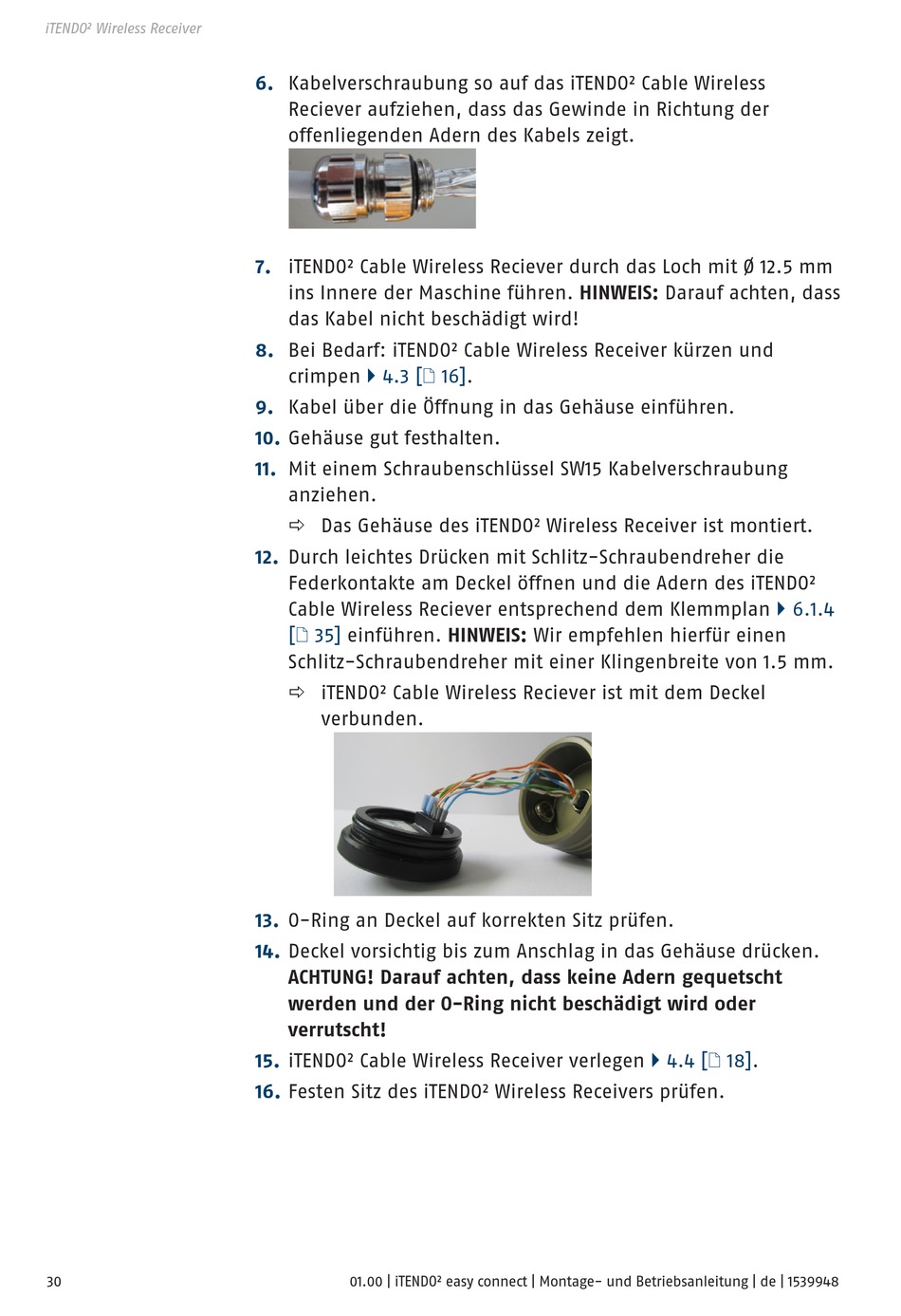

SCHUNK iTENDO2 easy connect Montage- Und Betriebsanleitung Seite 30

iTENDO² Wireless Receiver
30
6. Kabelverschraubung so auf das iTENDO² Cable Wireless
Reciever aufziehen, dass das Gewinde in Richtung der
offenliegenden Adern des Kabels zeigt.
7. iTENDO² Cable Wireless Reciever durch das Loch mit Ø 12.5 mm
ins Innere der Maschine führen. HINWEIS: Darauf achten, dass
das Kabel nicht beschädigt wird!
8. Bei Bedarf: iTENDO² Cable Wireless Receiver kürzen und
crimpen } 4.3 [/ 16].
9. Kabel über die Öffnung in das Gehäuse einführen.
10. Gehäuse gut festhalten.
11. Mit einem Schraubenschlüssel SW15 Kabelverschraubung
anziehen.
ð Das Gehäuse des iTENDO² Wireless Receiver ist montiert.
12. Durch leichtes Drücken mit Schlitz-Schraubendreher die
Federkontakte am Deckel öffnen und die Adern des iTENDO²
Cable Wireless Reciever entsprechend dem Klemmplan
[/ 35] einführen. HINWEIS: Wir empfehlen hierfür einen
Schlitz-Schraubendreher mit einer Klingenbreite von 1.5 mm.
ð iTENDO² Cable Wireless Reciever ist mit dem Deckel
verbunden.
13. O-Ring an Deckel auf korrekten Sitz prüfen.
14. Deckel vorsichtig bis zum Anschlag in das Gehäuse drücken.
ACHTUNG! Darauf achten, dass keine Adern gequetscht
werden und der O-Ring nicht beschädigt wird oder
verrutscht!
15. iTENDO² Cable Wireless Receiver verlegen
16. Festen Sitz des iTENDO² Wireless Receivers prüfen.
01.00 | iTENDO² easy connect | Montage- und Betriebsanleitung | de | 1539948
