01.00 | iTENDO² easy connect | Montage- und Betriebsanleitung | de | 1539948
ACHTUNG
Möglicher Sachschaden durch Feuchtigkeit.
In die iTENDO² Connect Box eindringende Feuchtigkeit kann die
iTENDO² Connect Box beschädigen und die Funktionsfähigkeit
beeinträchtigen.
iTENDO² Connect Box vor Feuchtigkeit schützen.
l

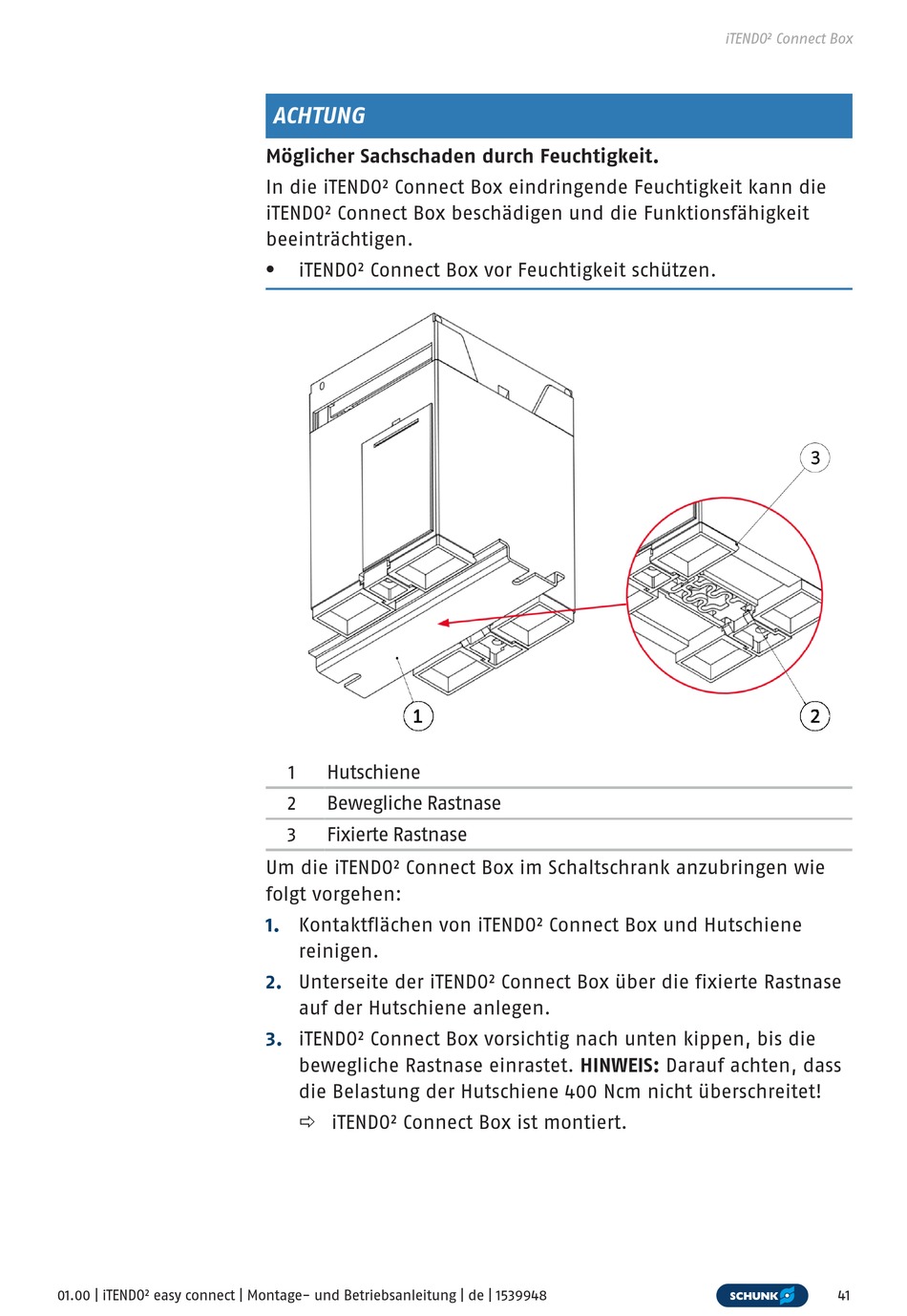

1 Hutschiene
2 Bewegliche Rastnase
3 Fixierte Rastnase
Um die iTENDO² Connect Box im Schaltschrank anzubringen wie
folgt vorgehen:
1. Kontaktflächen von iTENDO² Connect Box und Hutschiene
reinigen.
2. Unterseite der iTENDO² Connect Box über die fixierte Rastnase
auf der Hutschiene anlegen.
3. iTENDO² Connect Box vorsichtig nach unten kippen, bis die
bewegliche Rastnase einrastet. HINWEIS: Darauf achten, dass
die Belastung der Hutschiene 400 Ncm nicht überschreitet!
ð iTENDO² Connect Box ist montiert.
iTENDO² Connect Box
41
