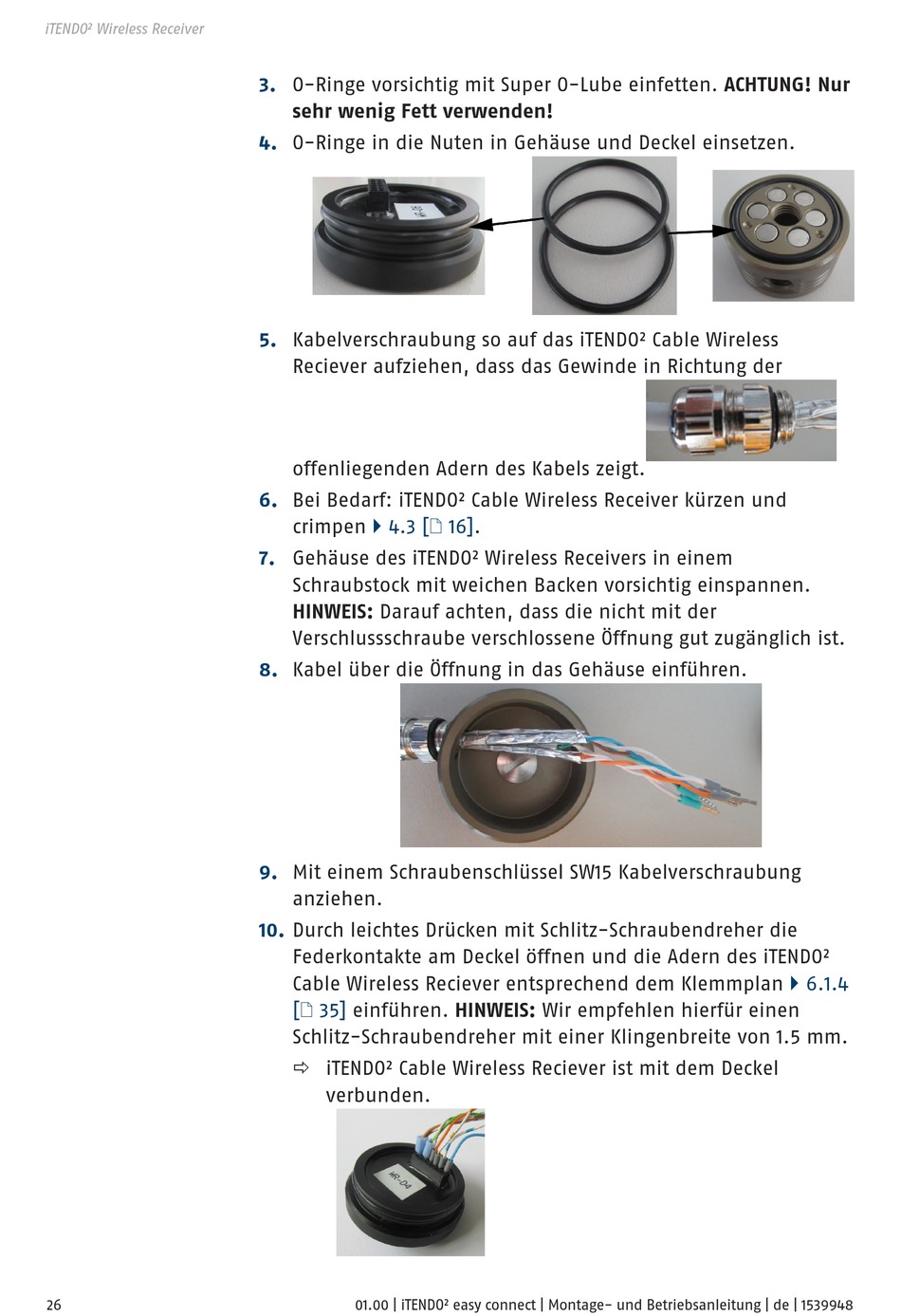

SCHUNK iTENDO2 easy connect Montage- Und Betriebsanleitung Seite 26

iTENDO² Wireless Receiver
26
3. O-Ringe vorsichtig mit Super O-Lube einfetten. ACHTUNG! Nur
sehr wenig Fett verwenden!
4. O-Ringe in die Nuten in Gehäuse und Deckel einsetzen.
5. Kabelverschraubung so auf das iTENDO² Cable Wireless
Reciever aufziehen, dass das Gewinde in Richtung der
offenliegenden Adern des Kabels zeigt.
6. Bei Bedarf: iTENDO² Cable Wireless Receiver kürzen und
crimpen [/ 16].
} 4.3
7. Gehäuse des iTENDO² Wireless Receivers in einem
Schraubstock mit weichen Backen vorsichtig einspannen.
HINWEIS: Darauf achten, dass die nicht mit der
Verschlussschraube verschlossene Öffnung gut zugänglich ist.
8. Kabel über die Öffnung in das Gehäuse einführen.
9. Mit einem Schraubenschlüssel SW15 Kabelverschraubung
anziehen.
10. Durch leichtes Drücken mit Schlitz-Schraubendreher die
Federkontakte am Deckel öffnen und die Adern des iTENDO²
Cable Wireless Reciever entsprechend dem Klemmplan
[/ 35] einführen. HINWEIS: Wir empfehlen hierfür einen
Schlitz-Schraubendreher mit einer Klingenbreite von 1.5 mm.
ð iTENDO² Cable Wireless Reciever ist mit dem Deckel
verbunden.
01.00 | iTENDO² easy connect | Montage- und Betriebsanleitung | de | 1539948
} 6.1.4
