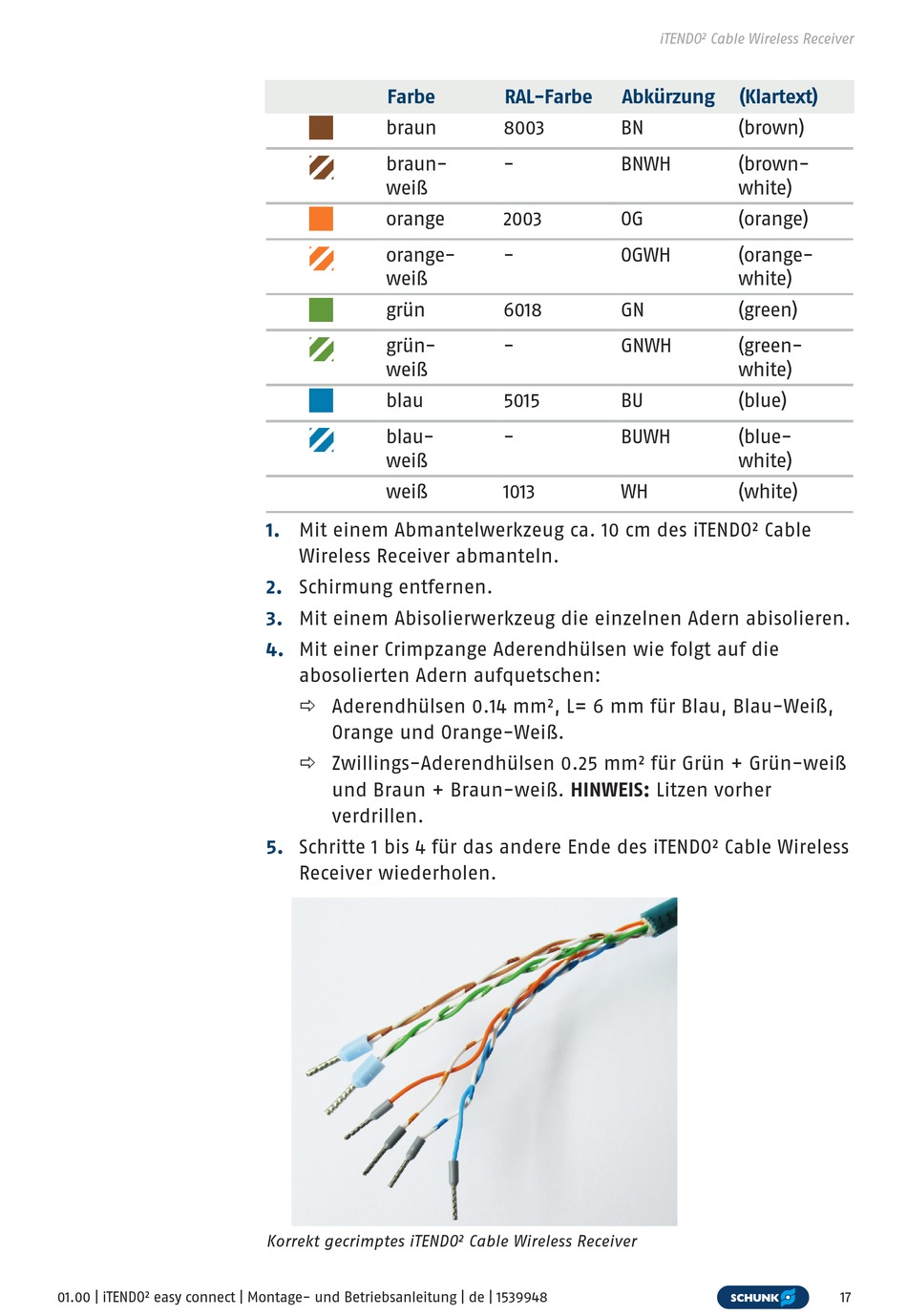

SCHUNK iTENDO2 easy connect Montage- Und Betriebsanleitung Seite 17

01.00 | iTENDO² easy connect | Montage- und Betriebsanleitung | de | 1539948
Farbe
braun
braun-
weiß
orange
orange-
weiß
grün
grün-
weiß
blau
blau-
weiß
weiß
1. Mit einem Abmantelwerkzeug ca. 10 cm des iTENDO² Cable
Wireless Receiver abmanteln.
2. Schirmung entfernen.
3. Mit einem Abisolierwerkzeug die einzelnen Adern abisolieren.
4. Mit einer Crimpzange Aderendhülsen wie folgt auf die
abosolierten Adern aufquetschen:
ð Aderendhülsen 0.14 mm², L= 6 mm für Blau, Blau-Weiß,
Orange und Orange-Weiß.
ð Zwillings-Aderendhülsen 0.25 mm² für Grün + Grün-weiß
und Braun + Braun-weiß. HINWEIS: Litzen vorher
verdrillen.
5. Schritte 1 bis 4 für das andere Ende des iTENDO² Cable Wireless
Receiver wiederholen.
Korrekt gecrimptes iTENDO² Cable Wireless Receiver
iTENDO² Cable Wireless Receiver
RAL-Farbe Abkürzung
8003 BN
- BNWH
2003 OG
- OGWH
6018 GN
- GNWH
5015 BU
- BUWH
1013 WH
(Klartext)
(brown)
(brown-
white)
(orange)
(orange-
white)
(green)
(green-
white)
(blue)
(blue-
white)
(white)
