Montage- und Betriebsanleitung
Elektrische Durchführung für SRU Type EDF
Pin Stecker Busbetrieb
M12
Profibus CAN
abtriebsseitig.
1 +24V
2 PB_A
3 GND
4 PB_B
5 SHD
Die Belegung der Gehäusedosen abtriebsseitig zum Anschluss von Sensoren können Sie der
techn. Dokumentation der Schunk-Sensoren entnehmen.

5.5. Montage der SRU mit EDF

Montieren der Einheit auf eine Adapterplatte:
Bitte nutzen Sie dazu das Bodenseitige Gewinde der SRU-Schwenkeinheit.
Zum Positionieren der Einheit müssen die Zentrierhülsen (Beipack) verwendet werden.

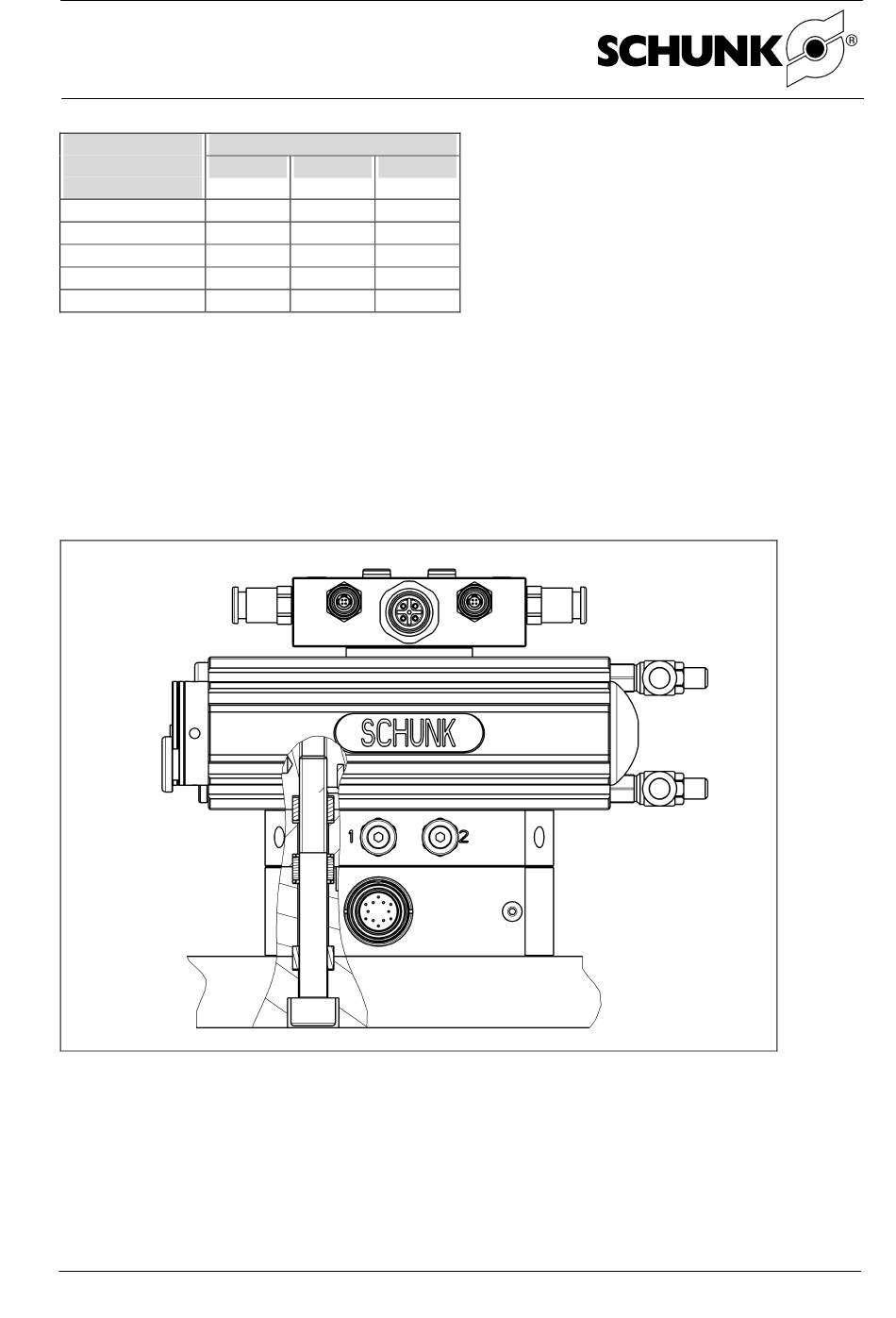

Abbildung 3 - Anschraubung der SRU mit EDF an Adapterplatte
RS232
+24V +24V
CAN_L RxD
GND GND
CAN_H TxD
SHD SHD
9 Druckdatum 01.07.2010
