SCHUNK iTENDO2 easy connect Montage- Und Betriebsanleitung Seite 29

01.00 | iTENDO² easy connect | Montage- und Betriebsanleitung | de | 1539948

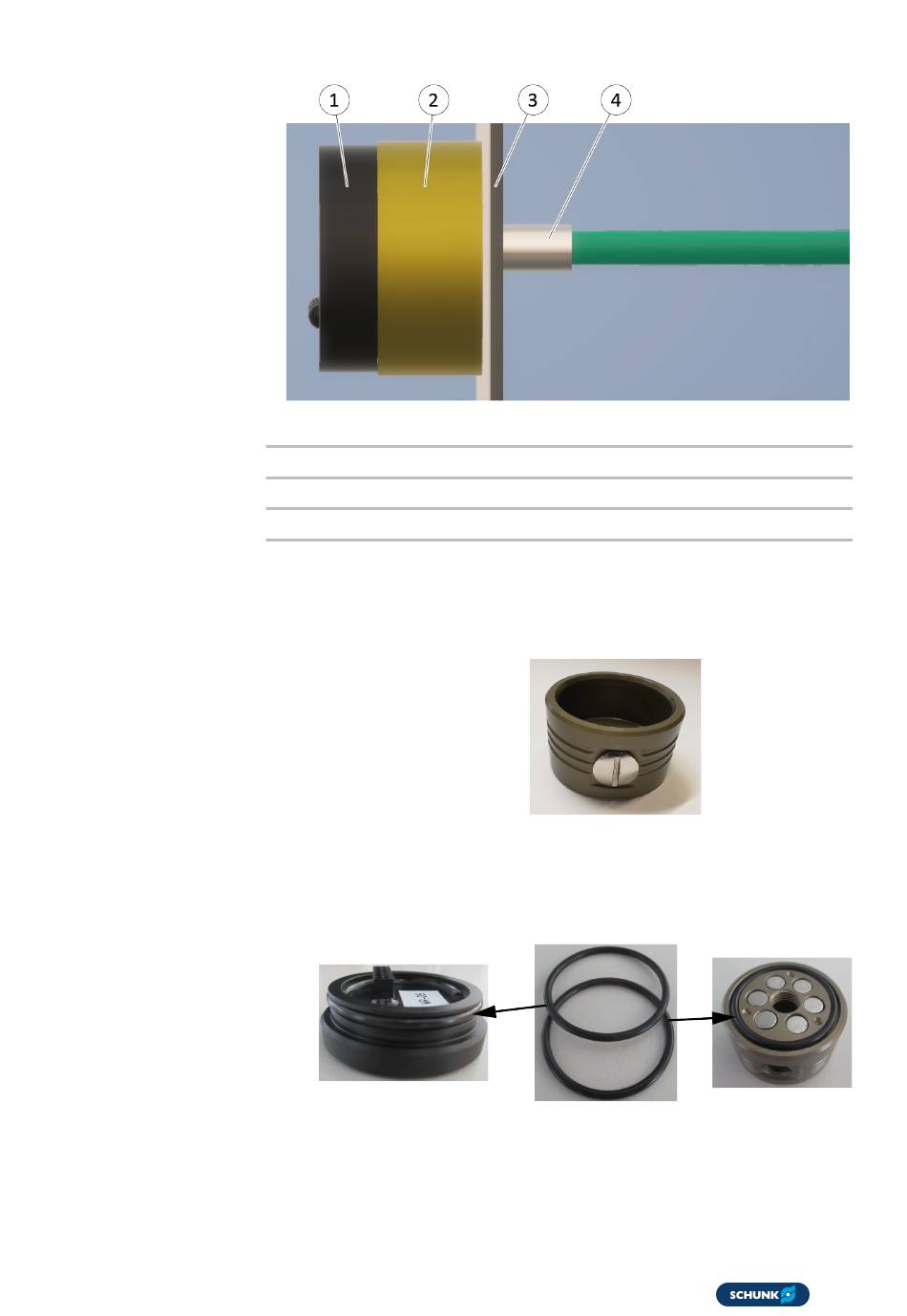

1 Deckel
2 Gehäuse
3 Maschinengehäuse / Blech
4 Kabelverschraubung
Zur Montage wie folgt vorgehen:
1. Verschlussschraube von außen handfest an der radialen
Öffnung an der Mantelfläche anbringen. HINWEIS: Wir
empfehlen hierfür einen Schlitz-Schraubendreher mit einer
Klingenbreite von 8 mm.
2. Nuten für die O-Ringe an Gehäuse und Deckel reinigen.
3. O-Ringe vorsichtig mit Super O-Lube einfetten. ACHTUNG! Nur
sehr wenig Fett verwenden!
4. O-Ringe in die Nuten in Gehäuse und Deckel einsetzen.
5. An einer geeigneten Stelle (spätere Position des iTENDO²
Wireless Receivers) am Gehäuse der Maschine ein Loch mit Ø
12.5 mm anbringen. ACHTUNG! Sicherstellen, dass keine
scharfen Kanten vorhanden sind!
iTENDO² Wireless Receiver
29
