6.2 Aufbau und Beschreibung

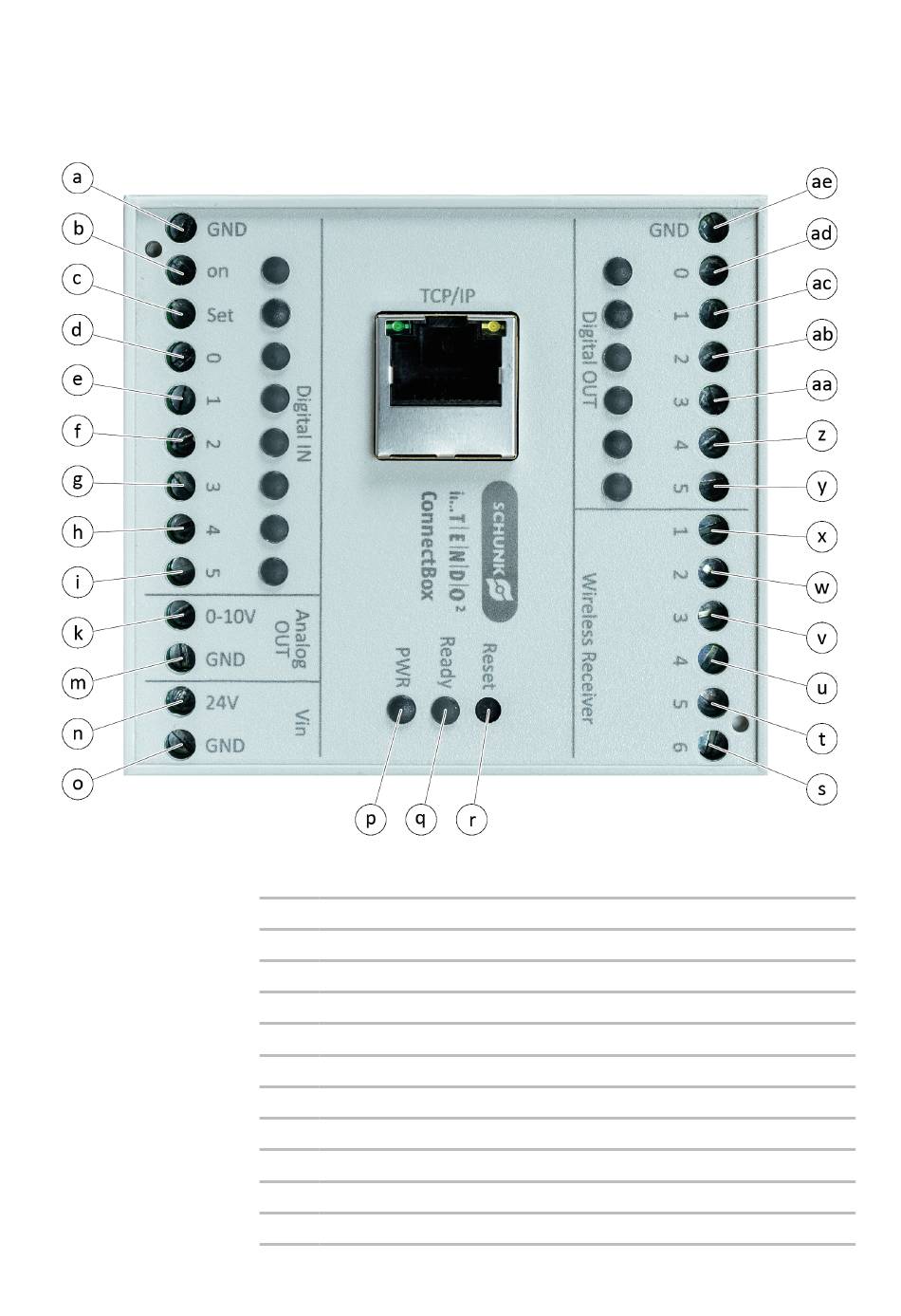

6.2.1 Aufbau/Anschlussplan

38
a Masse Spannungsversorgung Digitaler Input (Digital IN)
b Option für iTENDO² easy monitor (Aufnahme starten)
c Verbindung zu iTENDO² herstellen
d Digital IN 0 (Speicherbankauswahl)
e Digital IN 1 (Speicherbankauswahl)
f Digital IN 2 (Speicherbankauswahl)
g Digital IN 3 (Speicherbankauswahl)
h Digital IN 4 (Speicherbankauswahl)
i Digital IN 5 (Speicherbankauswahl)
k Analog Output* (Chatter Index) +
m Analog Output* (GND) -
n Spannungsversorgung der iTENDO² Connect Box 24V
