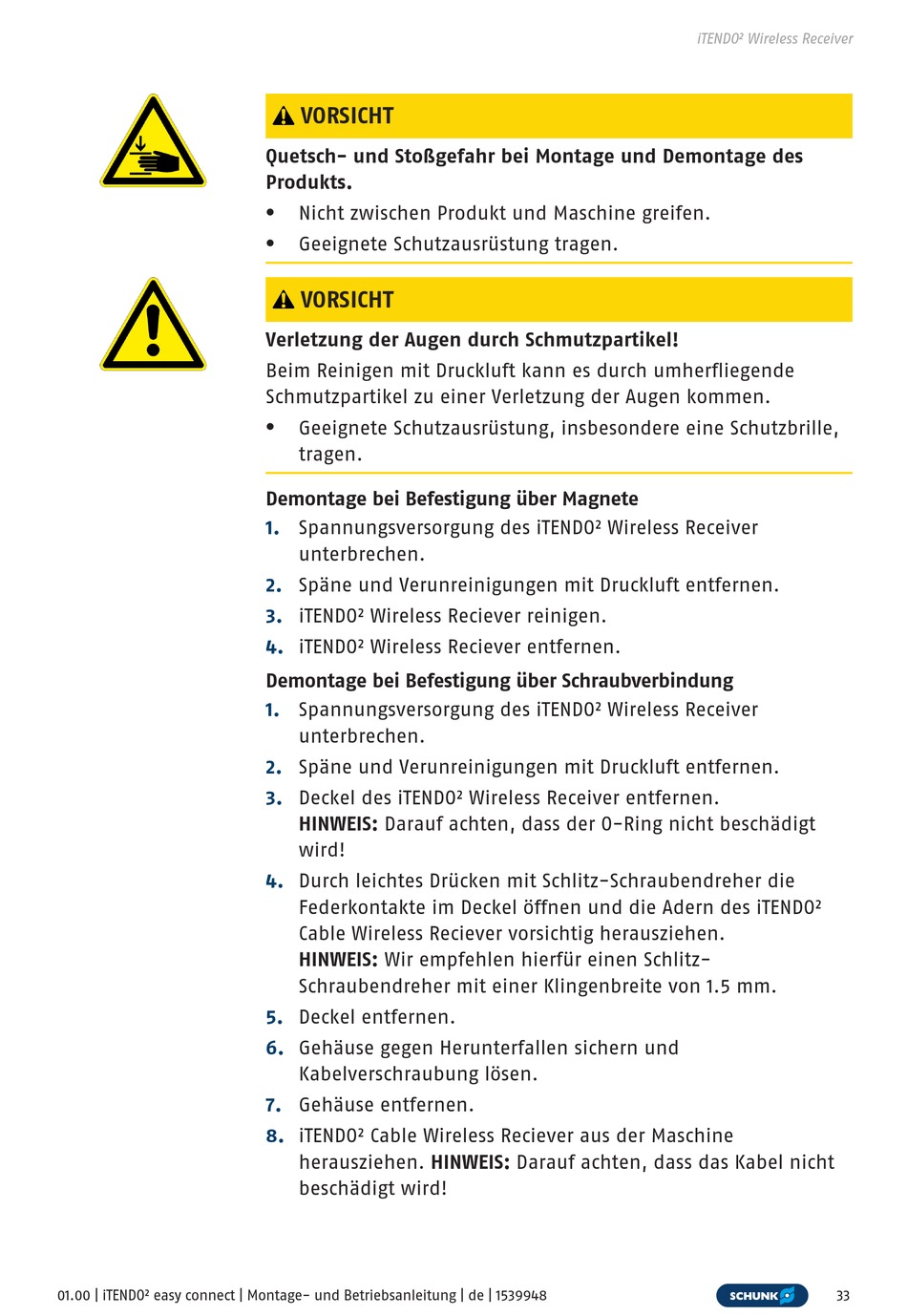

01.00 | iTENDO² easy connect | Montage- und Betriebsanleitung | de | 1539948
VORSICHT
Quetsch- und Stoßgefahr bei Montage und Demontage des
Produkts.
Nicht zwischen Produkt und Maschine greifen.
l
Geeignete Schutzausrüstung tragen.
l
VORSICHT
Verletzung der Augen durch Schmutzpartikel!
Beim Reinigen mit Druckluft kann es durch umherfliegende
Schmutzpartikel zu einer Verletzung der Augen kommen.
Geeignete Schutzausrüstung, insbesondere eine Schutzbrille,
l
tragen.
Demontage bei Befestigung über Magnete
1. Spannungsversorgung des iTENDO² Wireless Receiver
unterbrechen.
2. Späne und Verunreinigungen mit Druckluft entfernen.
3. iTENDO² Wireless Reciever reinigen.
4. iTENDO² Wireless Reciever entfernen.
Demontage bei Befestigung über Schraubverbindung
1. Spannungsversorgung des iTENDO² Wireless Receiver
unterbrechen.
2. Späne und Verunreinigungen mit Druckluft entfernen.
3. Deckel des iTENDO² Wireless Receiver entfernen.
HINWEIS: Darauf achten, dass der O-Ring nicht beschädigt
wird!
4. Durch leichtes Drücken mit Schlitz-Schraubendreher die
Federkontakte im Deckel öffnen und die Adern des iTENDO²
Cable Wireless Reciever vorsichtig herausziehen.
HINWEIS: Wir empfehlen hierfür einen Schlitz-
Schraubendreher mit einer Klingenbreite von 1.5 mm.
5. Deckel entfernen.
6. Gehäuse gegen Herunterfallen sichern und
Kabelverschraubung lösen.
7. Gehäuse entfernen.
8. iTENDO² Cable Wireless Reciever aus der Maschine
herausziehen. HINWEIS: Darauf achten, dass das Kabel nicht
beschädigt wird!
iTENDO² Wireless Receiver
33
