6.0 SICHERHEIT, WARTUNG UND FEHLERBEHEBUNG
6.9 Anpassen der Schwellenspannung
Wenn der Ausgang gelegentlich einen Alarmzustand annimmt, kann dies auf einen Signalverlust oder eine nicht
korrekt eingestellte Schwellenspannung hindeuten. Eine Anpassung ist wie folgt vorzunehmen:
Hinweis: Vorzugsweise sollte diese Anpassung erfolgen, wenn sich der Schwimmer am Ende des Messrohrs und
entfernt vom Gerätegehäuse befindet, sich jedoch noch innerhalb des normalen Messbereichs bewegt. Dies ist die
einzige Anpassung, die an diesem Gerät durchgeführt werden kann.
•
Stellen Sie das Einstellungs-Potentiometer rechts unten neben das Elektronikmodul.
•
Drehen Sie bei eingeschaltetem Gerät die Einstellung im Uhrzeigersinn, bis der Ausgang auf Alarm stehen
bleibt (3,6 oder 21 mA).
•
Drehen Sie die Einstellung langsam entgegen dem Uhrzeigersinn, bis ein konstanter Ausgang vorliegt.
Dieser Ausgangswert sollte der Schwimmerposition entsprechen.
•
Drehen Sie die Einstellung langsam entgegen dem Uhrzeigersinn, und beobachten Sie die Anzahl der
Umdrehungen, bis der Ausgang nicht mehr stabil ist.
•
Drehen Sie die Einstellung im Uhrzeigersinn halb so viele Umdrehungen wie in den vorherigen Schritten
zurück. Überprüfen Sie, ob ein konstanter Ausgang vorliegt.

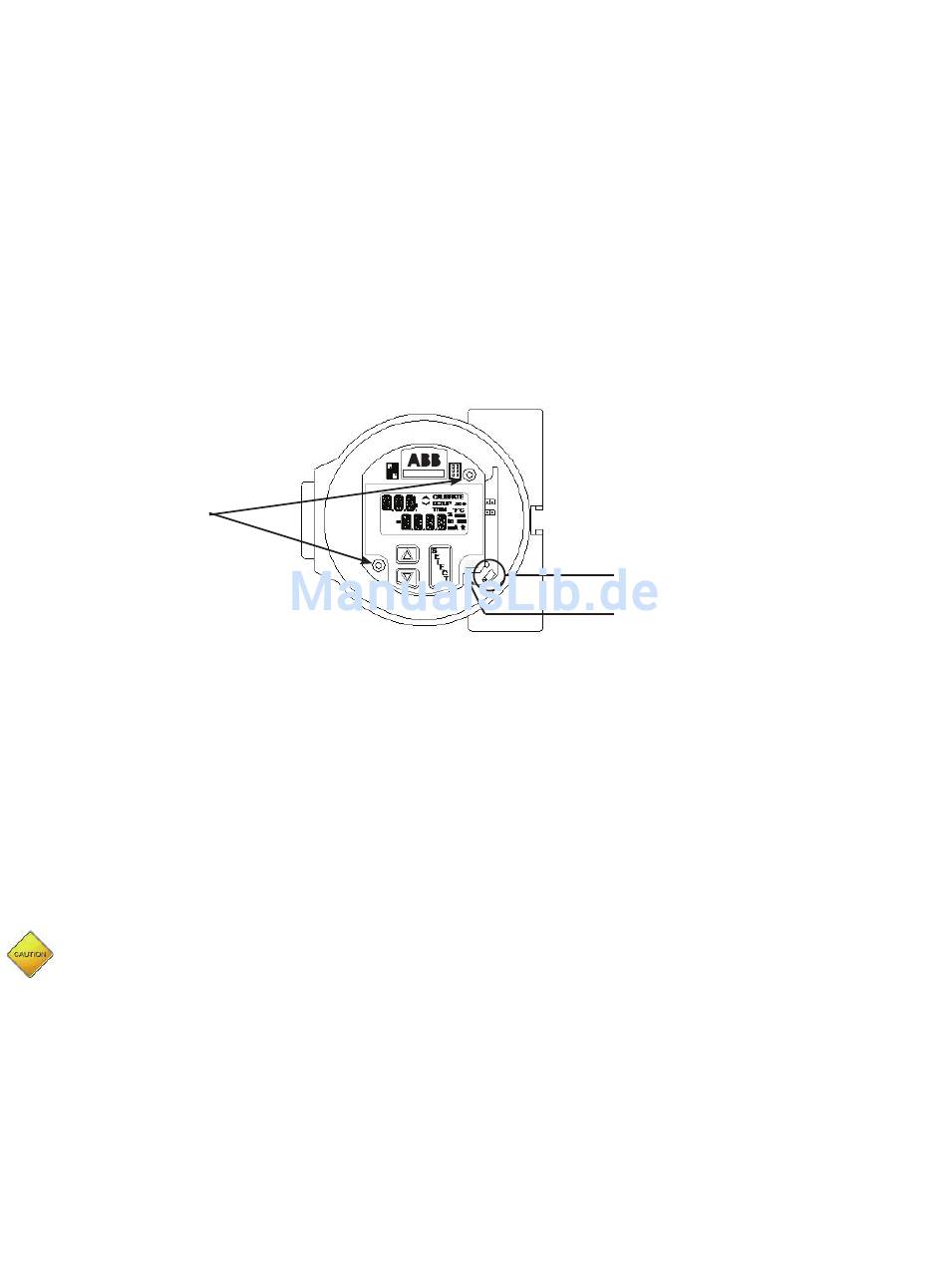

Korrekte Ausrichtung
des Elektronikmoduls
Befestigungsschrauben
6.10 Austausch des Moduls
Der AT-Messumformer ist mit modular aufgebauter Elektronik ausgerüstet, die aus dem Gehäuse ausgebaut werden
kann und sich in bestimmten Fällen auch aufrüsten lässt. Ein im Gehäuse des Messumformers angeordnetes
EPROM und ein Potentiometer zur Schwellenanpassung sorgen dafür, dass bei Entfernen der Elektronik die
Geräteeinstellungen erhalten bleiben. Dadurch ist es möglich, Module auszutauschen, ohne die Kalibrierung und die
eingestellte Konfiguration zu verlieren.
Entfernen Sie bei Ausfall eines Moduls das Modul durch Lösen der 2 Befestigungsschrauben, und setzen Sie das
Ersatzmodul ein. Zum Einsenden eines defekten Elektronikmoduls oder Messrohrs an den Hersteller verwenden Sie
bitte das entsprechende RMA-Formular gemäß Anhang in Kapitel 13.2, oder wenden Sie sich an die Serviceabteilung
von ABB unter der E-Mail-Adresse service@ktekcorp.com.
Die Softwarerevision des Messumformers ist auf einem Schild auf der Rückseite des Elektronikmoduls eingetragen.
Der Datumcode der Softwarerevision wird als Zeichenfolge dargestellt, z. B. AT_H_090209 oder AT_H_TS_090209.
Der Modultyp wird auf dem gleichen Schild ebenfalls durch einen Code dargestellt, wie z. B. M4AS oder M4BS.
ACHTUNG:
Zwecks Einhaltung bestimmter Zertifizierungsanforderungen dürfen Reparaturen elektronischer Teile des
Gerätes nur im Herstellerwerk durchgeführt werden. Im Feld sollten lediglich Elektronikmodule ausgetauscht werden.
6.11 Überprüfen der Klemmenleiste
Durch Feuchtigkeit im Gehäuse kann es zu Fehlern bei der RFI-Filterung im Bereich der Klemmenleiste kommen.
Dies kann sich durch Stromausgang bemerkbar machen, der höher ist als der in der LCD-Anzeige gemeldete Strom.
Fehler der Klemmenleiste lassen sich nachweisen, indem Sie die Feldverkabelung und das Elektronikmodul entfernen.
Prüfen Sie mit einem Multimeter den Widerstand zwischen den einzelnen Klemmenpunkten und dem Gehäuse.
Sämtliche Klemmenpunkte sollten zum Gehäuse keinen Widerstand aufweisen. Hinweise zu Wartungsarbeiten an der
Klemmenleiste erhalten Sie auf Anfrage beim Hersteller.
26 AT200 Magnetostriktiver Füllstand-Messumformer | Betriebsanleitung
Potentiometer Schwellenspannung
Aussparung
