Kugelstange abnehmen - 2. Schritt

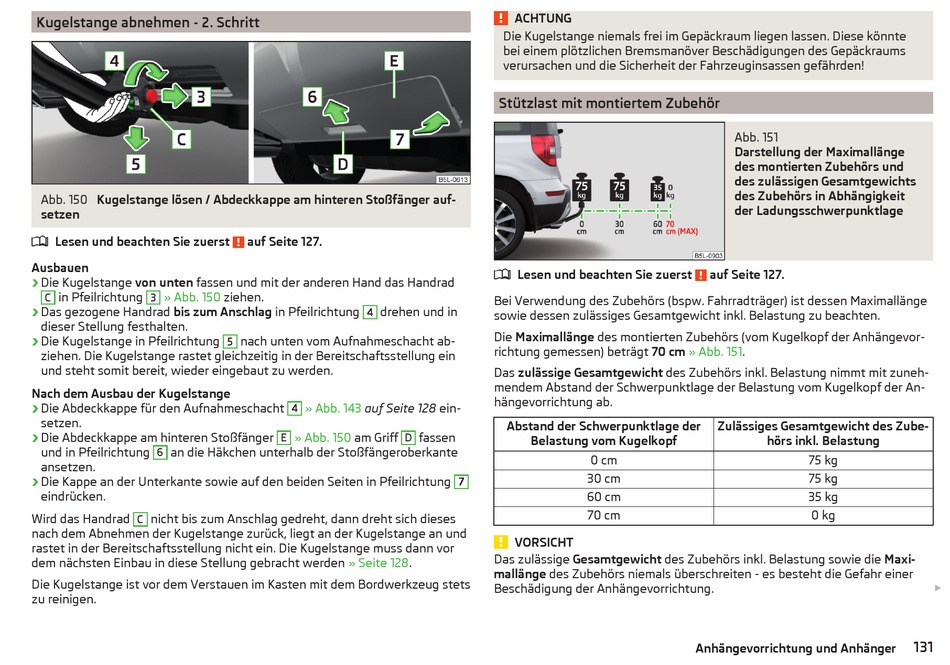

Abb. 150 Kugelstange lösen / Abdeckkappe am hinteren Stoßfänger auf-
setzen

Lesen und beachten Sie zuerst
Ausbauen
›
Die Kugelstange von unten fassen und mit der anderen Hand das Handrad
in Pfeilrichtung » Abb. 150
C 3
›
Das gezogene Handrad bis zum Anschlag in Pfeilrichtung
dieser Stellung festhalten.
›
Die Kugelstange in Pfeilrichtung
ziehen. Die Kugelstange rastet gleichzeitig in der Bereitschaftsstellung ein
und steht somit bereit, wieder eingebaut zu werden.
Nach dem Ausbau der Kugelstange
›
Die Abdeckkappe für den Aufnahmeschacht
setzen.
›
Die Abdeckkappe am hinteren Stoßfänger
und in Pfeilrichtung an die Häkchen unterhalb der Stoßfängeroberkante
6
ansetzen.
›
Die Kappe an der Unterkante sowie auf den beiden Seiten in Pfeilrichtung
eindrücken.
Wird das Handrad nicht bis zum Anschlag gedreht, dann dreht sich dieses
C
nach dem Abnehmen der Kugelstange zurück, liegt an der Kugelstange an und
rastet in der Bereitschaftsstellung nicht ein. Die Kugelstange muss dann vor
dem nächsten Einbau in diese Stellung gebracht werden
Die Kugelstange ist vor dem Verstauen im Kasten mit dem Bordwerkzeug stets
zu reinigen.
auf Seite 127.
ziehen.
drehen und in
4
nach unten vom Aufnahmeschacht ab-
5
» Abb. 143 auf Seite 128 ein-
4
» Abb. 150 am Griff
E
» Seite 128.
ACHTUNG
Die Kugelstange niemals frei im Gepäckraum liegen lassen. Diese könnte
bei einem plötzlichen Bremsmanöver Beschädigungen des Gepäckraums
verursachen und die Sicherheit der Fahrzeuginsassen gefährden!
Stützlast mit montiertem Zubehör

Lesen und beachten Sie zuerst
Bei Verwendung des Zubehörs (bspw. Fahrradträger) ist dessen Maximallänge
sowie dessen zulässiges Gesamtgewicht inkl. Belastung zu beachten.
Die Maximallänge des montierten Zubehörs (vom Kugelkopf der Anhängevor-
richtung gemessen) beträgt 70 cm
Das zulässige Gesamtgewicht des Zubehörs inkl. Belastung nimmt mit zuneh-
mendem Abstand der Schwerpunktlage der Belastung vom Kugelkopf der An-
hängevorrichtung ab.
Abstand der Schwerpunktlage der
fassen
D
Belastung vom Kugelkopf
7
VORSICHT
Das zulässige Gesamtgewicht des Zubehörs inkl. Belastung sowie die Maxi-
mallänge des Zubehörs niemals überschreiten - es besteht die Gefahr einer
Beschädigung der Anhängevorrichtung.
Abb. 151
Darstellung der Maximallänge
des montierten Zubehörs und
des zulässigen Gesamtgewichts
des Zubehörs in Abhängigkeit
der Ladungsschwerpunktlage
auf Seite 127.
» Abb. 151.
Zulässiges Gesamtgewicht des Zube-
0 cm
30 cm
60 cm
70 cm
Anhängevorrichtung und Anhänger
hörs inkl. Belastung
75 kg
75 kg
35 kg
0 kg

