6.15. IB-Repeater-Modul anschließen
6.15.1. Repeaterfunktion

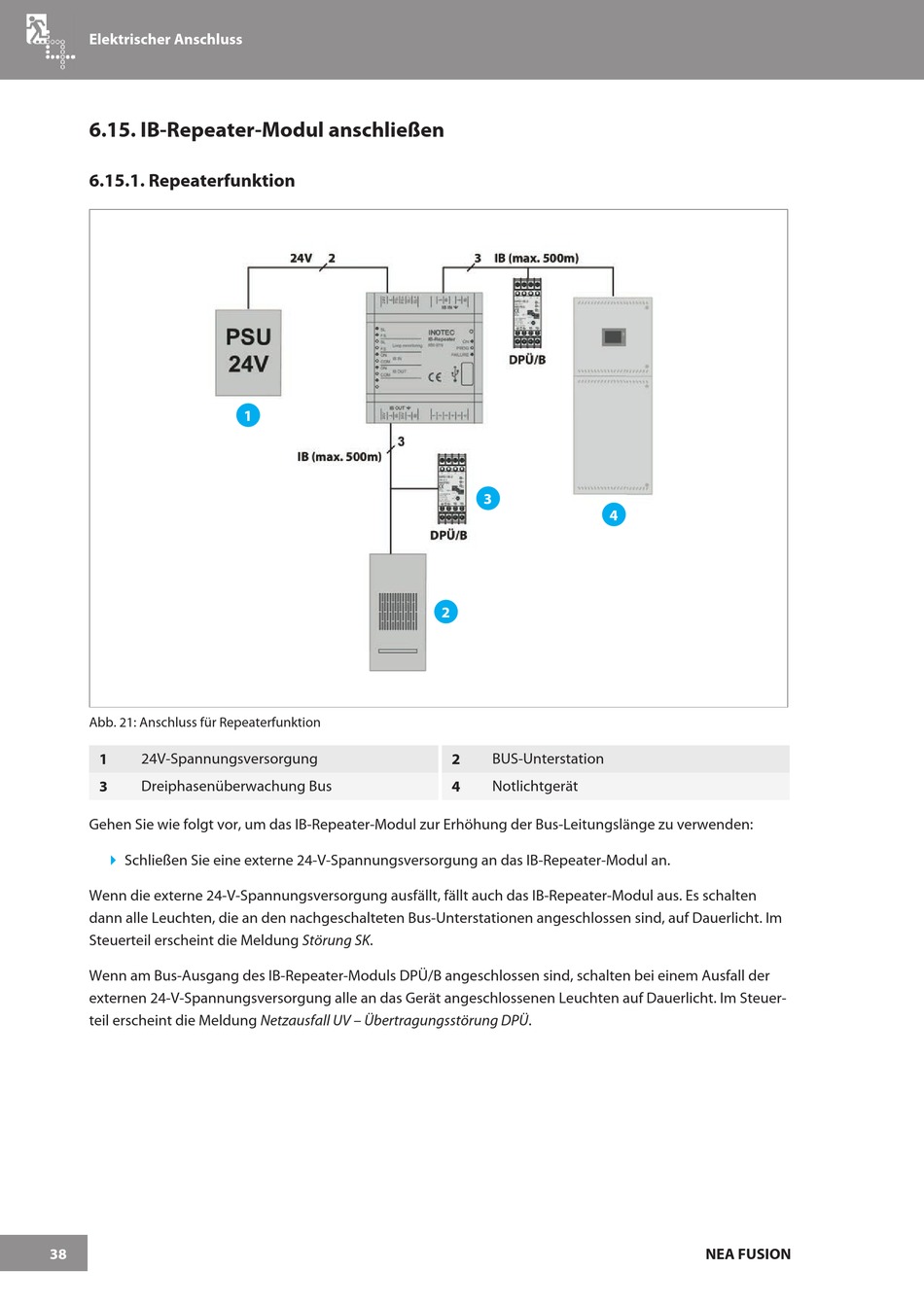

Abb. 21: Anschluss für Repeaterfunktion
24V-Spannungsversorgung
1
Dreiphasenüberwachung Bus
3
Gehen Sie wie folgt vor, um das IB-Repeater-Modul zur Erhöhung der Bus-Leitungslänge zu verwenden:
4
Schließen Sie eine externe 24-V-Spannungsversorgung an das IB-Repeater-Modul an.
Wenn die externe 24-V-Spannungsversorgung ausfällt, fällt auch das IB-Repeater-Modul aus. Es schalten
dann alle Leuchten, die an den nachgeschalteten Bus-Unterstationen angeschlossen sind, auf Dauerlicht. Im
Steuerteil erscheint die Meldung Störung SK.
Wenn am Bus-Ausgang des IB-Repeater-Moduls DPÜ/B angeschlossen sind, schalten bei einem Ausfall der
externen 24-V-Spannungsversorgung alle an das Gerät angeschlossenen Leuchten auf Dauerlicht. Im Steuer-
teil erscheint die Meldung Netzausfall UV – Übertragungsstörung DPÜ.
38
1
3
4
2
BUS-Unterstation
2
Notlichtgerät
4
