6.15.2. Stromschleifenfunktion
1

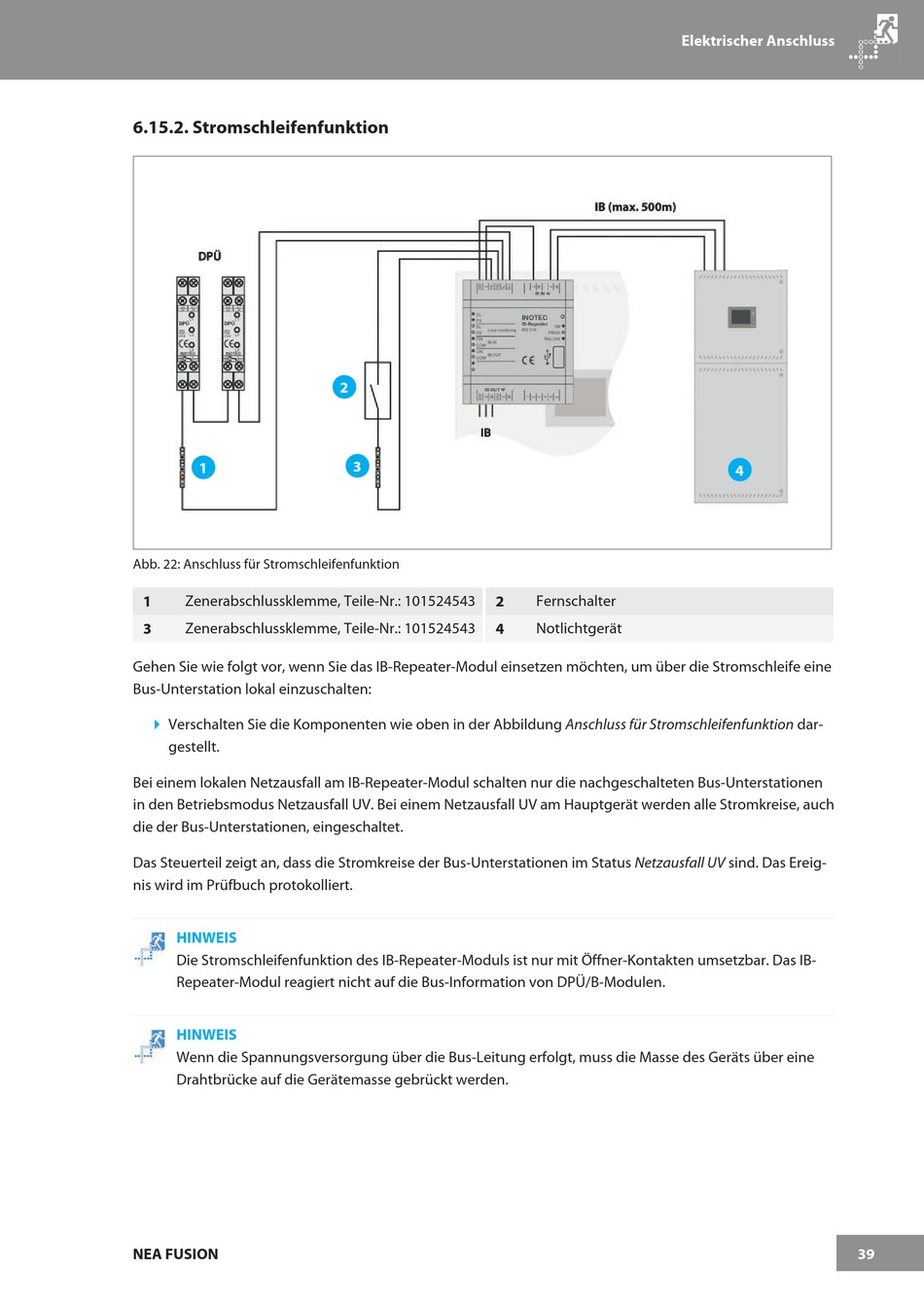

Abb. 22: Anschluss für Stromschleifenfunktion
1
Zenerabschlussklemme, Teile-Nr.: 101524543
Zenerabschlussklemme, Teile-Nr.: 101524543
3
Gehen Sie wie folgt vor, wenn Sie das IB-Repeater-Modul einsetzen möchten, um über die Stromschleife eine
Bus-Unterstation lokal einzuschalten:
4
Verschalten Sie die Komponenten wie oben in der Abbildung Anschluss für Stromschleifenfunktion dar-
gestellt.
Bei einem lokalen Netzausfall am IB-Repeater-Modul schalten nur die nachgeschalteten Bus-Unterstationen
in den Betriebsmodus Netzausfall UV. Bei einem Netzausfall UV am Hauptgerät werden alle Stromkreise, auch
die der Bus-Unterstationen, eingeschaltet.
Das Steuerteil zeigt an, dass die Stromkreise der Bus-Unterstationen im Status Netzausfall UV sind. Das Ereig-
nis wird im Prüfbuch protokolliert.
HINWEIS
Die Stromschleifenfunktion des IB-Repeater-Moduls ist nur mit Öffner-Kontakten umsetzbar. Das IB-
Repeater-Modul reagiert nicht auf die Bus-Information von DPÜ/B-Modulen.
HINWEIS
Wenn die Spannungsversorgung über die Bus-Leitung erfolgt, muss die Masse des Geräts über eine
Drahtbrücke auf die Gerätemasse gebrückt werden.
NEA FUSION
2
3
2
4
Elektrischer Anschluss
Fernschalter
Notlichtgerät
4
39
