Elektrischer Anschluss
meinversorgung und zum Anschluss des Temperaturfühlers. Über die fünf Meldekontakte des RIF-5-Moduls
können die Anlagenzustände an eine externe Meldeanzeige oder auch an die Gebäudeleittechnik weiterge-
leitet werden. Zwei dieser Kontakte sind optional in der Programmierung belegbar.

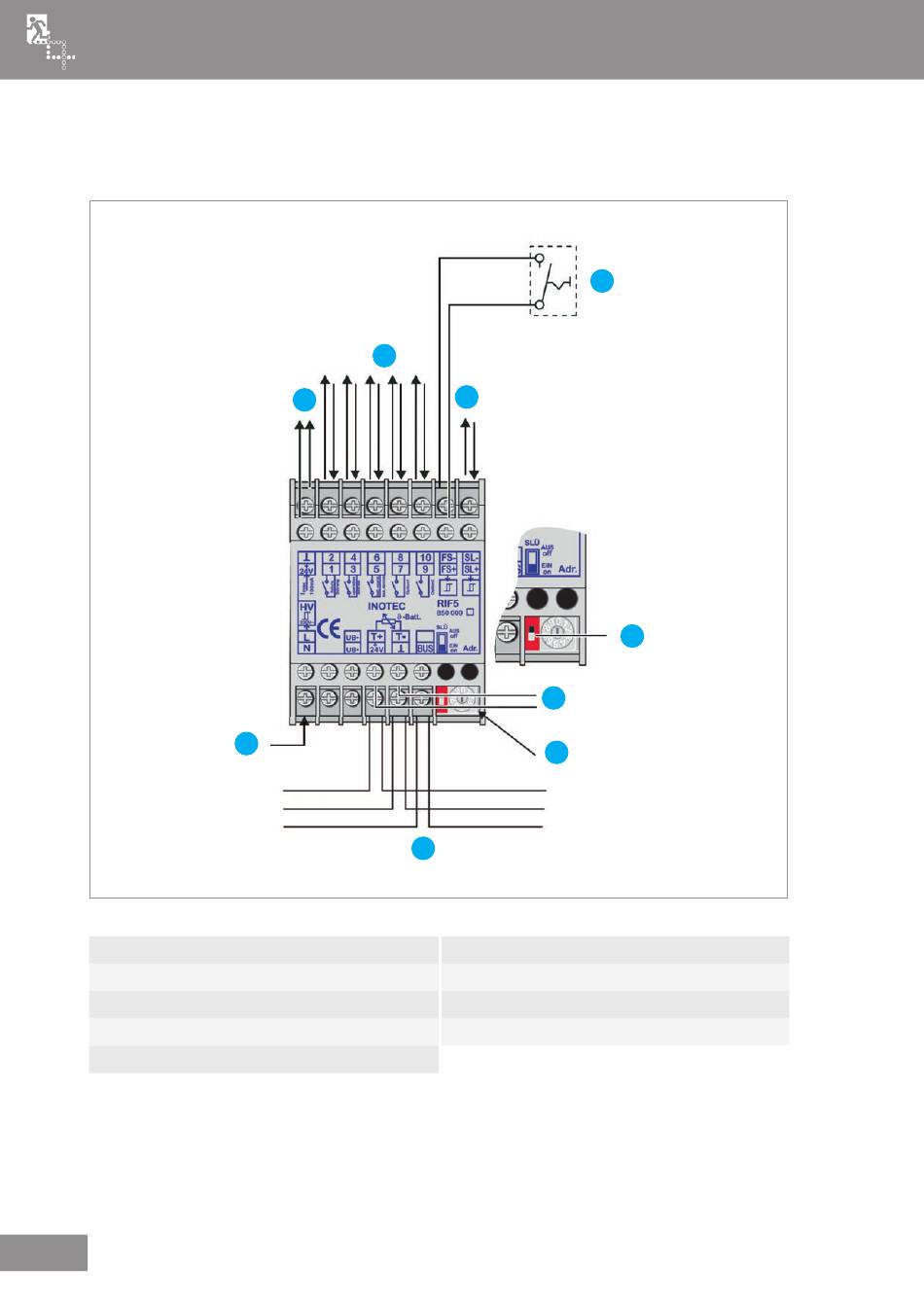

Abb. 5: RIF5
1
24V DC max. 100 mA
Fernschalter
3
SLÜ-Schalter
5
Adress-Schalter
7
Phasenüberwachung einphasig
9
20
2
1
9
4
6
7
8
2
potentialfreie Kontakte 24V/1A (DC)
24V-Stromschleife
4
Temperaturfühler
6
Interne Verdrahtung, firmenseitig
8
3
5
NEA FUSION
