Elektrischer Anschluss
3

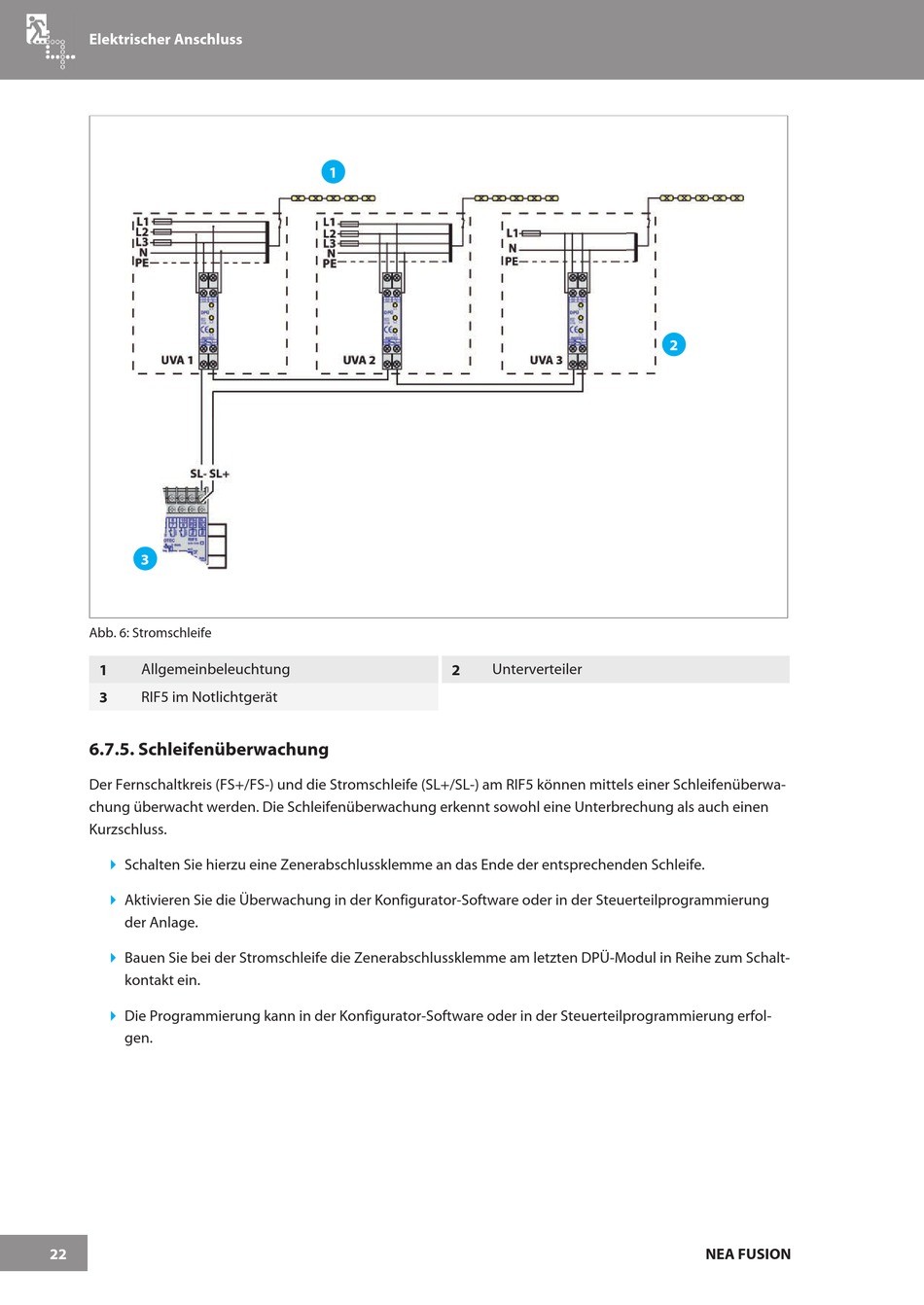

Abb. 6: Stromschleife
Allgemeinbeleuchtung
1
RIF5 im Notlichtgerät
3
6.7.5. Schleifenüberwachung
Der Fernschaltkreis (FS+/FS-) und die Stromschleife (SL+/SL-) am RIF5 können mittels einer Schleifenüberwa-
chung überwacht werden. Die Schleifenüberwachung erkennt sowohl eine Unterbrechung als auch einen
Kurzschluss.
4
Schalten Sie hierzu eine Zenerabschlussklemme an das Ende der entsprechenden Schleife.
4
Aktivieren Sie die Überwachung in der Konfigurator-Software oder in der Steuerteilprogrammierung
der Anlage.
4
Bauen Sie bei der Stromschleife die Zenerabschlussklemme am letzten DPÜ-Modul in Reihe zum Schalt-
kontakt ein.
4
Die Programmierung kann in der Konfigurator-Software oder in der Steuerteilprogrammierung erfol-
gen.
22
1
Unterverteiler
2
2
NEA FUSION
