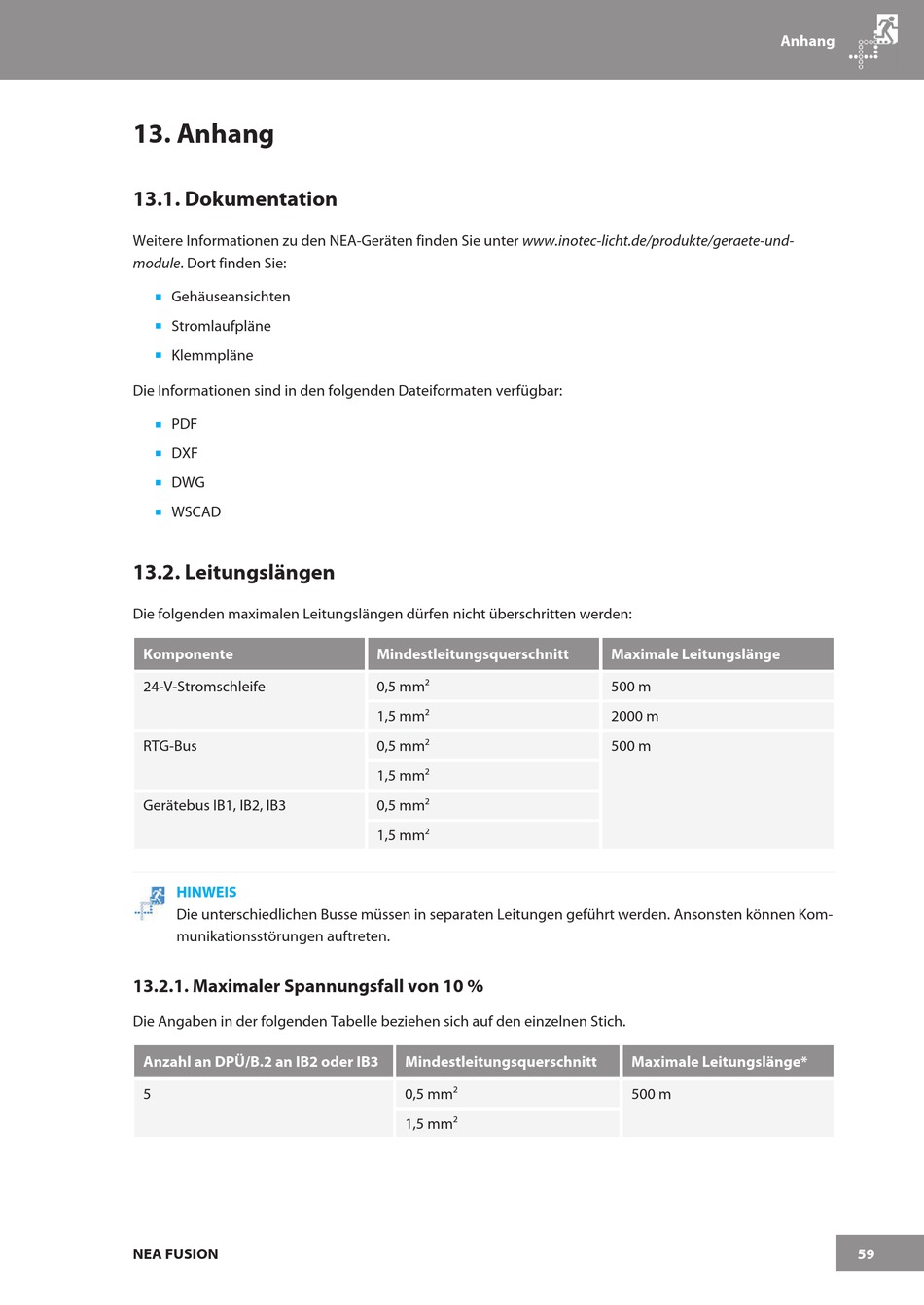

13. Anhang

13.1. Dokumentation

Weitere Informationen zu den NEA-Geräten finden Sie unter www.inotec-licht.de/produkte/geraete-und-
module. Dort finden Sie:
Gehäuseansichten
<
Stromlaufpläne
<
Klemmpläne
<
Die Informationen sind in den folgenden Dateiformaten verfügbar:
PDF
<
DXF
<
DWG
<
WSCAD
<
13.2. Leitungslängen
Die folgenden maximalen Leitungslängen dürfen nicht überschritten werden:
Komponente
24-V-Stromschleife
RTG-Bus
Gerätebus IB1, IB2, IB3
HINWEIS
Die unterschiedlichen Busse müssen in separaten Leitungen geführt werden. Ansonsten können Kom-
munikationsstörungen auftreten.
13.2.1. Maximaler Spannungsfall von 10 %
Die Angaben in der folgenden Tabelle beziehen sich auf den einzelnen Stich.
Anzahl an DPÜ/B.2 an IB2 oder IB3
5
NEA FUSION
Mindestleitungsquerschnitt
2
0,5 mm
2
1,5 mm
2
0,5 mm
2
1,5 mm
2
0,5 mm
2
1,5 mm
Mindestleitungsquerschnitt
2
0,5 mm
2
1,5 mm
Anhang
Maximale Leitungslänge
500 m
2000 m
500 m
Maximale Leitungslänge*
500 m
59
