Elektrischer Anschluss

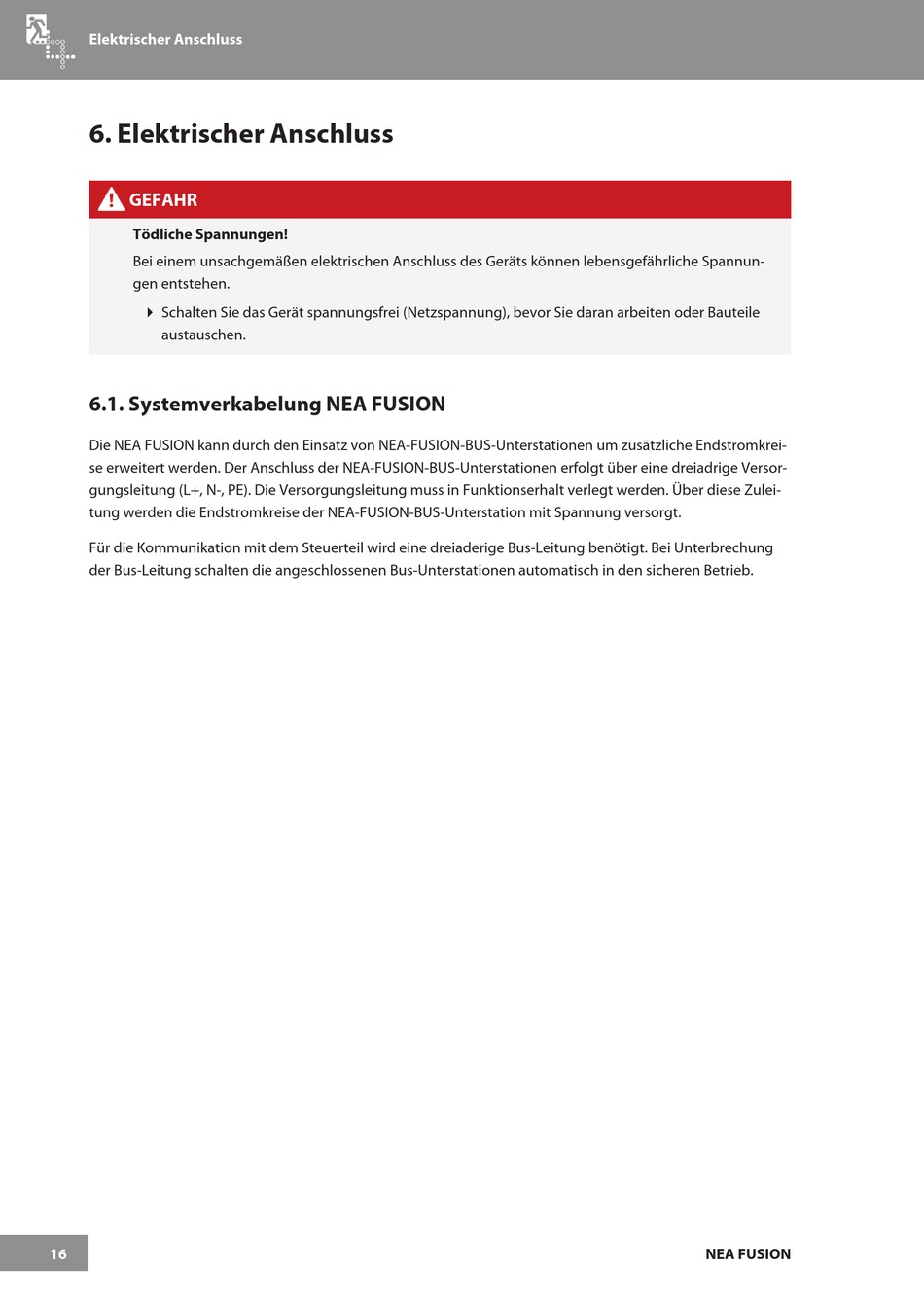

6. Elektrischer Anschluss
GEFAHR
Tödliche Spannungen!
Bei einem unsachgemäßen elektrischen Anschluss des Geräts können lebensgefährliche Spannun-
gen entstehen.
4 Schalten Sie das Gerät spannungsfrei (Netzspannung), bevor Sie daran arbeiten oder Bauteile
austauschen.
6.1. Systemverkabelung NEA FUSION
Die NEA FUSION kann durch den Einsatz von NEA-FUSION-BUS-Unterstationen um zusätzliche Endstromkrei-
se erweitert werden. Der Anschluss der NEA-FUSION-BUS-Unterstationen erfolgt über eine dreiadrige Versor-
gungsleitung (L+, N-, PE). Die Versorgungsleitung muss in Funktionserhalt verlegt werden. Über diese Zulei-
tung werden die Endstromkreise der NEA-FUSION-BUS-Unterstation mit Spannung versorgt.
Für die Kommunikation mit dem Steuerteil wird eine dreiaderige Bus-Leitung benötigt. Bei Unterbrechung
der Bus-Leitung schalten die angeschlossenen Bus-Unterstationen automatisch in den sicheren Betrieb.
16
NEA FUSION
