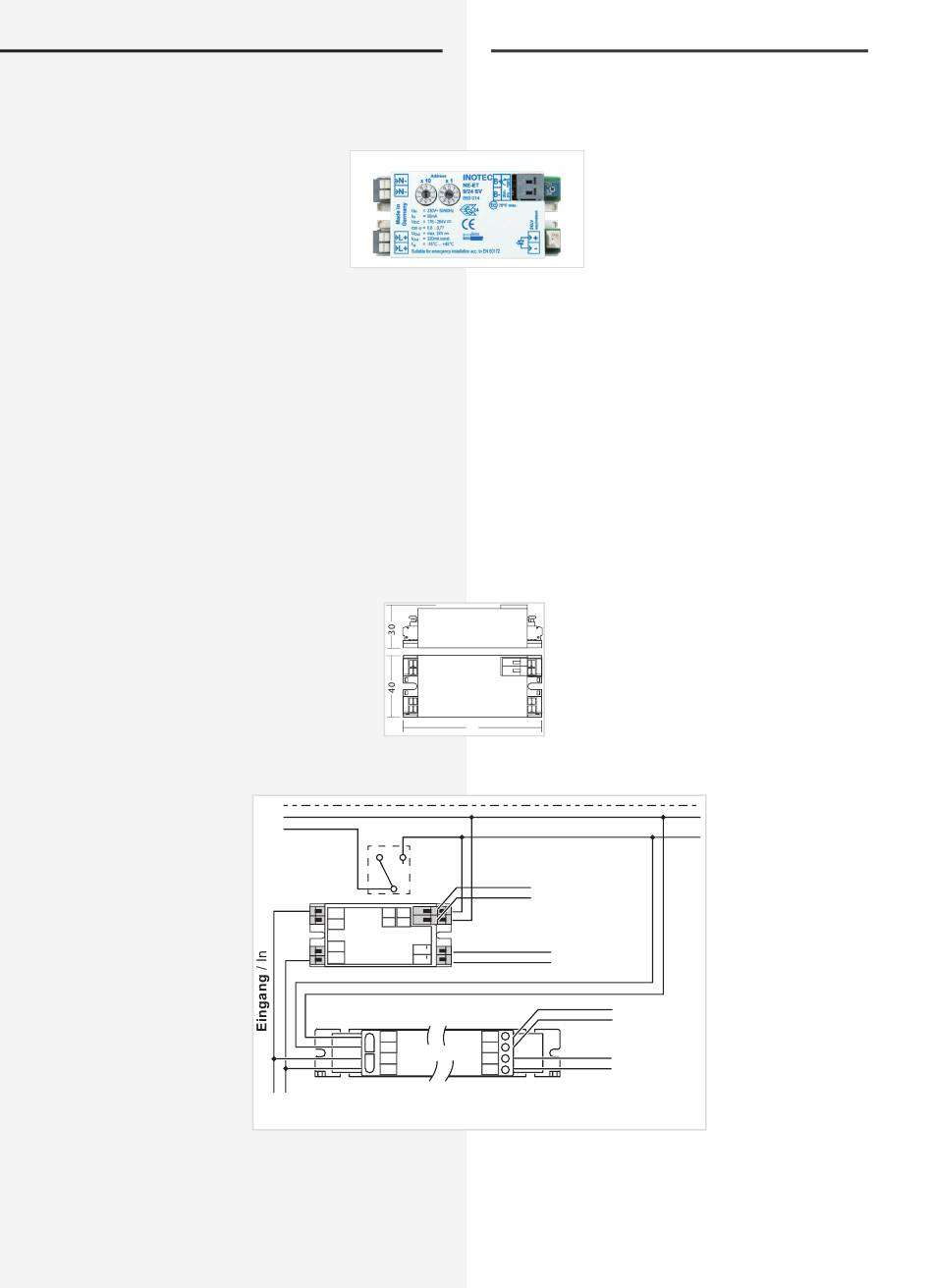

NEA - ICU Montage- und Betriebsanleitung
7. Zusätzliche Komponenten
7.1. NE – ET 9-24 SV
Modul zur Versorgung und Überwa-
chung von INOTEC NEA LED Leuchten, an
INOTEC NEA Überwachungssystem (NEA
- ICU, NEA Controller). Die Dimmfunk-
tion ermöglicht im Normalbetrieb eine
Regelung von 0 bis 100%. Im Not-Betrieb
schalten die Leuchten automatisch auf
100% Lichtstrom ein.
Technische Daten:
Eingangsspannung:
Ausgangsspannung:
Ausgangsstrom:
cos j:
Temp.-Bereich:
Gehäuse:
Leiteranschluss:
Funkentstörung:
7.2. NE - SV/S - Modul/L und NE-SV/S
All manuals and user guides at all-guides.com
230V 50/60 Hz AC
176-264V DC
max. 24V DC (SELV equivalent)
320 mA konstant
0,6 ... 0,77
-15°C ... +45°C
Polycarbonat V0
max. 2,5mm² eindrähtig oder max.
1,5mm² Litze
mit Aderendhülse abhängig vom
Klemmentyp
2polige Stiftleiste für LED
gem. DIN EN 55015
PE
N
L
Lichtschalter
Light switch
B+
LS
N-
B-
NS
N-
NE-SV/S-Modul
L+
N
L+
L
NS
LS
NE-SV/S-Modul/L
N-
L+
Stromkreis Netzersatzanlage
Circuit emergency power system
NEA - ICU Mounting and Operating Instructions
7. Additional components
7.1. NE – ET 9-24 SV
Module for supplying and monitoring
INOTEC NEA LED luminaires on INOTEC
NEA monitoring system (NEA - ICU, NEA
controller). The dimmer function permits
a range of 0 – 100% in normal operation.
All luminaires automatically switch to
100% luminous flux in emergency opera-
tion.
Technical specifications:
Input voltage:
Output voltage:
Output current:
cos j:
Temp. range:
Housing:
Ground wire connection:
EMC protection:
90
7.2. NE-SV/S module/L and NE-SV/S
Allgemeinbeleuchtung
General lighting
NEA-ICU
Ausgang LLp mit EVG, AGL
oder Halogen Glühlampe
Fluorescent lamps with high frequency electronic
ballast, standard bulbs or halogen lamp
s
NEA-ICU
B+
B-
Ausgang LLp mit EVG, AGL
N
oder Halogen Glühlampe
L
Fluorescent lamps with
high frequency electronic
ballast, standard bulbs
or halogen lamp s
230V 50/60 Hz AC
176-264V DC
max. 24V DC (SELV equivalent)
320 mA constant
0.6 ... 0.77
-15°C ... +45°C ...
Polycarbonate V0
max. 2.5mm² solid-core or 1.5mm²
stranded
with cable end sleeve, depending
on terminal type
2-pin header for LEDs
as per EN 55015
13
