Elektrischer Anschluss
Nur der zuerst beschaltete Eingang wird ausgewertet. Jeder weitere Eingang wird ignoriert. Die Auswertung
eines anderen Eingangs ist nur über „Null" möglich. Die Auswertung kann von Öffner (NC) auf Schließer (NO)
umgestellt werden.
Die LSA8.1 / D.E.R. / 24V ist vorgesehen für die Montage auf Hutprofilschiene.
HINWEIS
Das Modul LSA 8.1 / D.E.R. / 24V kann gemischt mit dem LSA 8.1 24 V Modul und LSA 8.1 230 V Modul
am Bus betrieben werden.

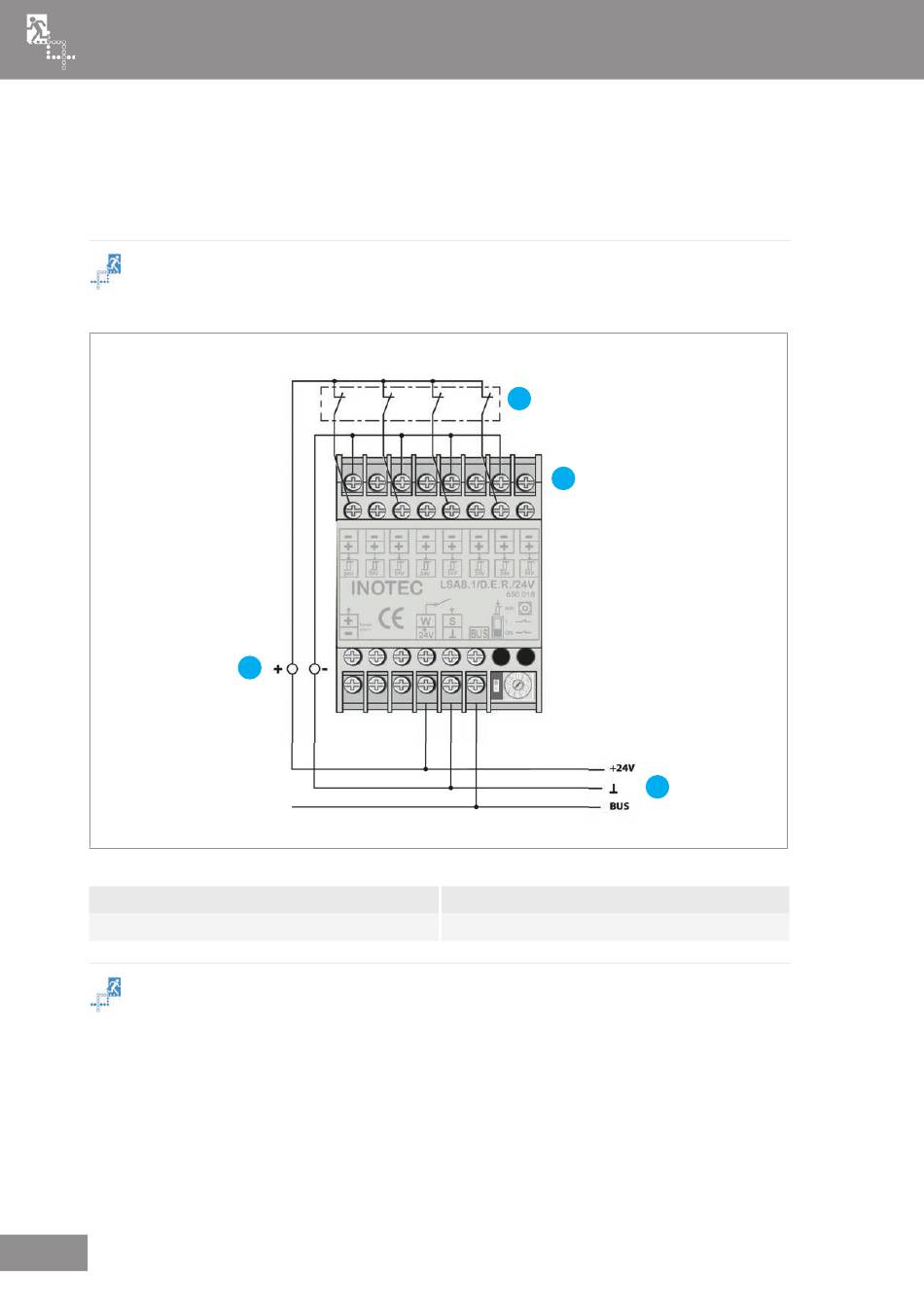

Abb. 12: LSA 8.1 / D.E.R. / 24V
Klemmleiste X2 im Notlichtgerät
1
Potentialfreie Eingänge 24V
3
HINWEIS
Soll die Auswertung modulübergreifend nur für den ersten Kontakt erfolgen, verbinden Sie die in den
Modulen integrierten Sense-Eingänge aller Module miteinander und beschalten Sie diese über die Re-
laiskontakte (W/S) mit 24V. Bei der ersten Auswertung werden die übrigen Module über den Relais-
kontakt des entsprechenden LSA-8.1-Moduls über den Sense-Eingang mit 24V beschaltet. Eine weite-
re Auswertung wird blockiert. Die 24V und der Ground des IB2 können für die Abfrageeingänge der
LSA 24V genutzt werden.
28
1
2
3
Potentialfreie Meldekontakte BMA
2
Interne Verdrahtung von IB1 oder IB2
4
4
