Elektrischer Anschluss

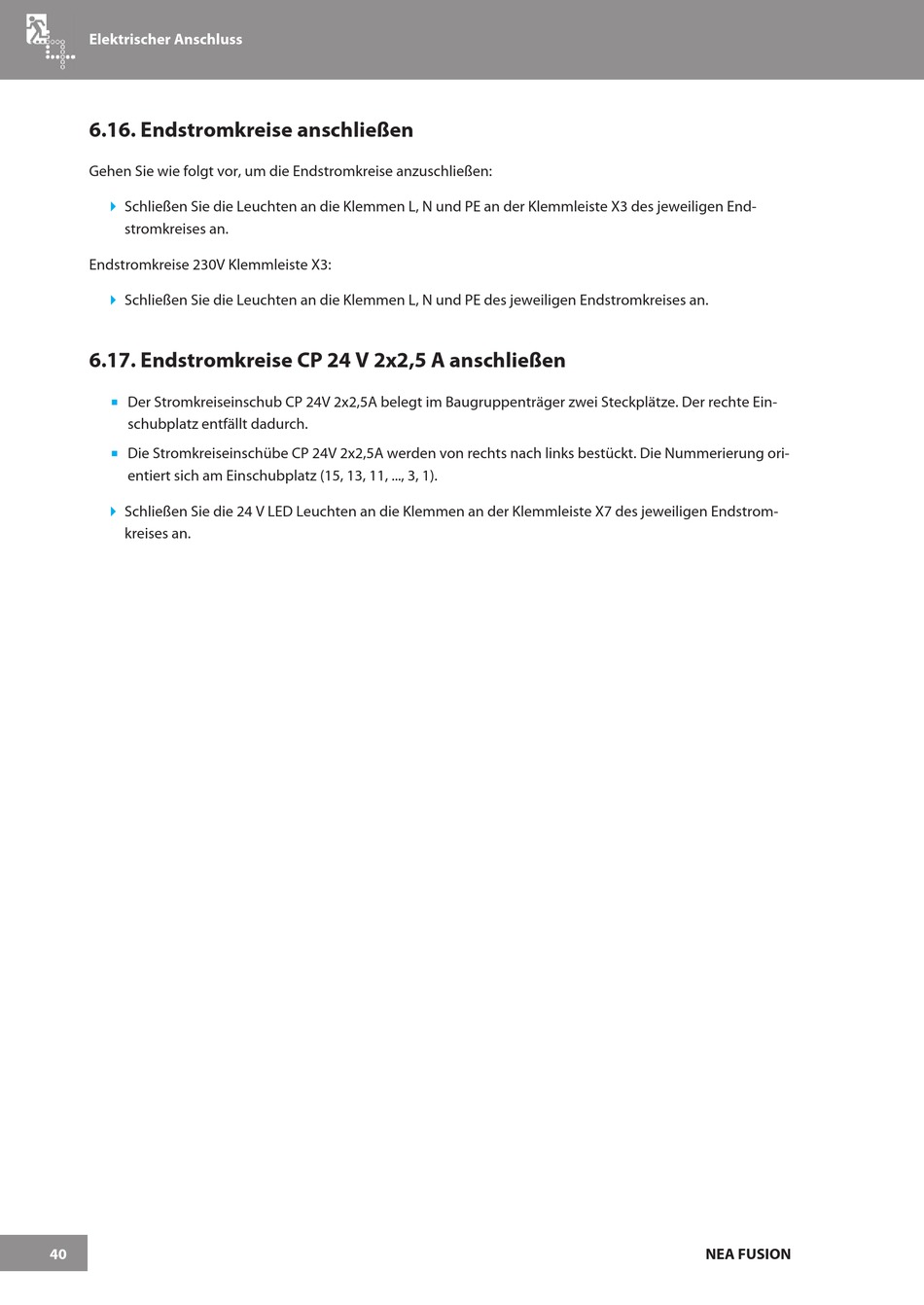

6.16. Endstromkreise anschließen
Gehen Sie wie folgt vor, um die Endstromkreise anzuschließen:
4 Schließen Sie die Leuchten an die Klemmen L, N und PE an der Klemmleiste X3 des jeweiligen End-
stromkreises an.
Endstromkreise 230V Klemmleiste X3:
4 Schließen Sie die Leuchten an die Klemmen L, N und PE des jeweiligen Endstromkreises an.
6.17. Endstromkreise CP 24 V 2x2,5 A anschließen
Der Stromkreiseinschub CP 24V 2x2,5A belegt im Baugruppenträger zwei Steckplätze. Der rechte Ein-
<
schubplatz entfällt dadurch.
Die Stromkreiseinschübe CP 24V 2x2,5A werden von rechts nach links bestückt. Die Nummerierung ori-
<
entiert sich am Einschubplatz (15, 13, 11, ..., 3, 1).
4
Schließen Sie die 24 V LED Leuchten an die Klemmen an der Klemmleiste X7 des jeweiligen Endstrom-
kreises an.
40 NEA FUSION
