Montage

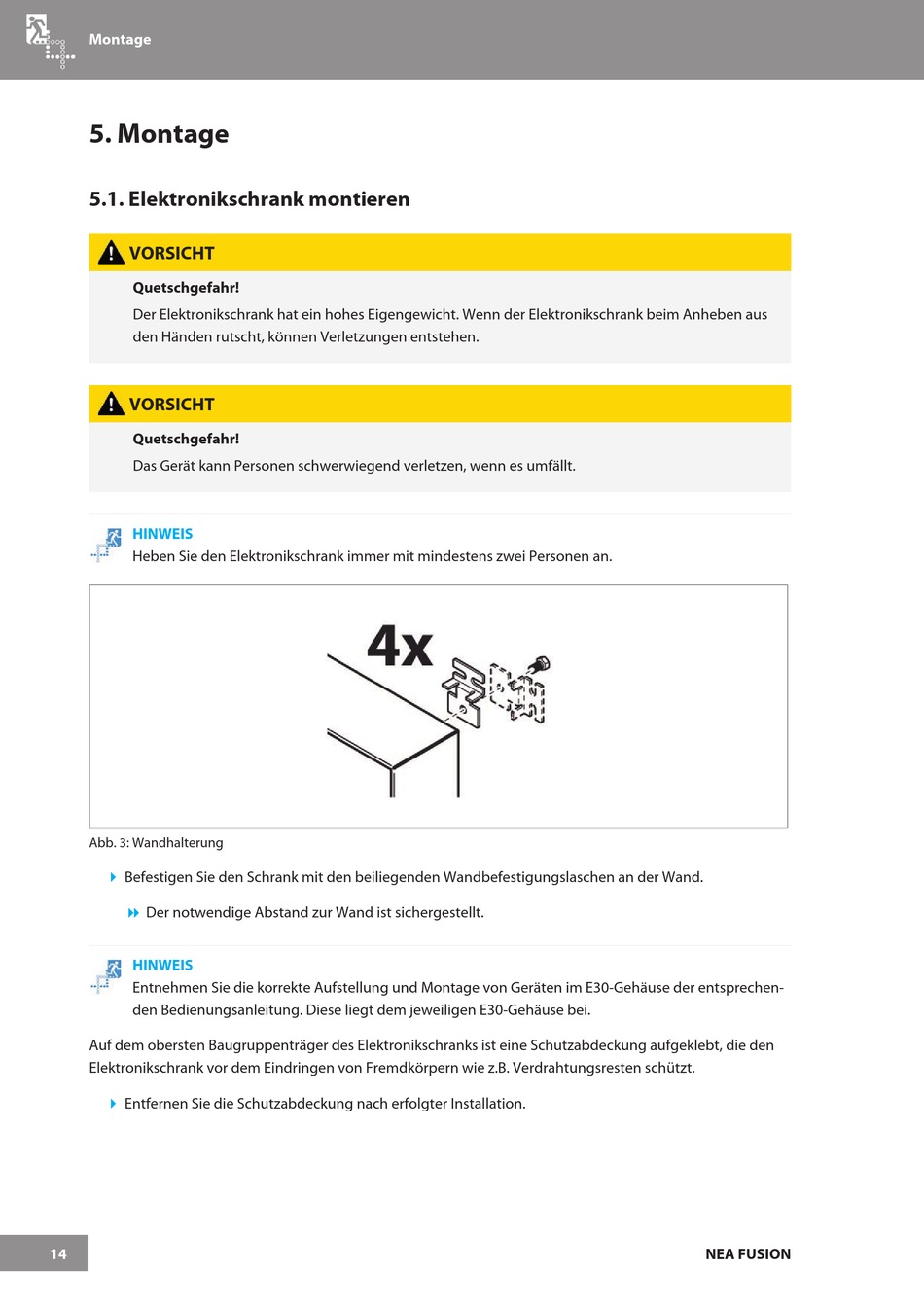

5. Montage
5.1. Elektronikschrank montieren
VORSICHT
Quetschgefahr!
Der Elektronikschrank hat ein hohes Eigengewicht. Wenn der Elektronikschrank beim Anheben aus
den Händen rutscht, können Verletzungen entstehen.
VORSICHT
Quetschgefahr!
Das Gerät kann Personen schwerwiegend verletzen, wenn es umfällt.
HINWEIS
Heben Sie den Elektronikschrank immer mit mindestens zwei Personen an.
Abb. 3: Wandhalterung
4
Befestigen Sie den Schrank mit den beiliegenden Wandbefestigungslaschen an der Wand.
8
Der notwendige Abstand zur Wand ist sichergestellt.
HINWEIS
Entnehmen Sie die korrekte Aufstellung und Montage von Geräten im E30-Gehäuse der entsprechen-
den Bedienungsanleitung. Diese liegt dem jeweiligen E30-Gehäuse bei.
Auf dem obersten Baugruppenträger des Elektronikschranks ist eine Schutzabdeckung aufgeklebt, die den
Elektronikschrank vor dem Eindringen von Fremdkörpern wie z.B. Verdrahtungsresten schützt.
4
Entfernen Sie die Schutzabdeckung nach erfolgter Installation.
14
NEA FUSION
