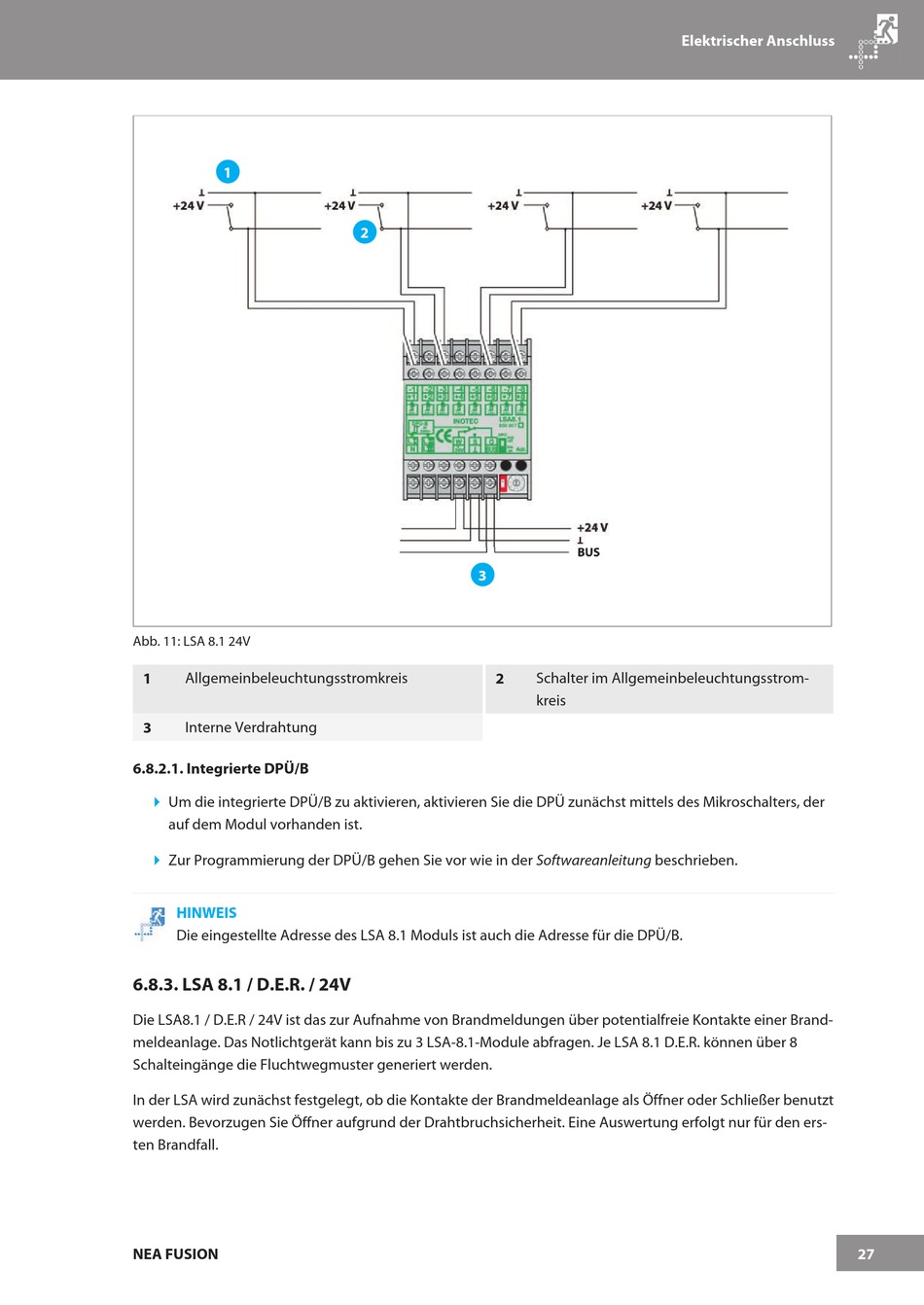

Abb. 11: LSA 8.1 24V
Allgemeinbeleuchtungsstromkreis
1
3
Interne Verdrahtung
6.8.2.1. Integrierte DPÜ/B
4
Um die integrierte DPÜ/B zu aktivieren, aktivieren Sie die DPÜ zunächst mittels des Mikroschalters, der
auf dem Modul vorhanden ist.
4
Zur Programmierung der DPÜ/B gehen Sie vor wie in der Softwareanleitung beschrieben.
HINWEIS
Die eingestellte Adresse des LSA 8.1 Moduls ist auch die Adresse für die DPÜ/B.
6.8.3. LSA 8.1 / D.E.R. / 24V
Die LSA8.1 / D.E.R / 24V ist das zur Aufnahme von Brandmeldungen über potentialfreie Kontakte einer Brand-
meldeanlage. Das Notlichtgerät kann bis zu 3 LSA-8.1-Module abfragen. Je LSA 8.1 D.E.R. können über 8
Schalteingänge die Fluchtwegmuster generiert werden.
In der LSA wird zunächst festgelegt, ob die Kontakte der Brandmeldeanlage als Öffner oder Schließer benutzt
werden. Bevorzugen Sie Öffner aufgrund der Drahtbruchsicherheit. Eine Auswertung erfolgt nur für den ers-
ten Brandfall.
