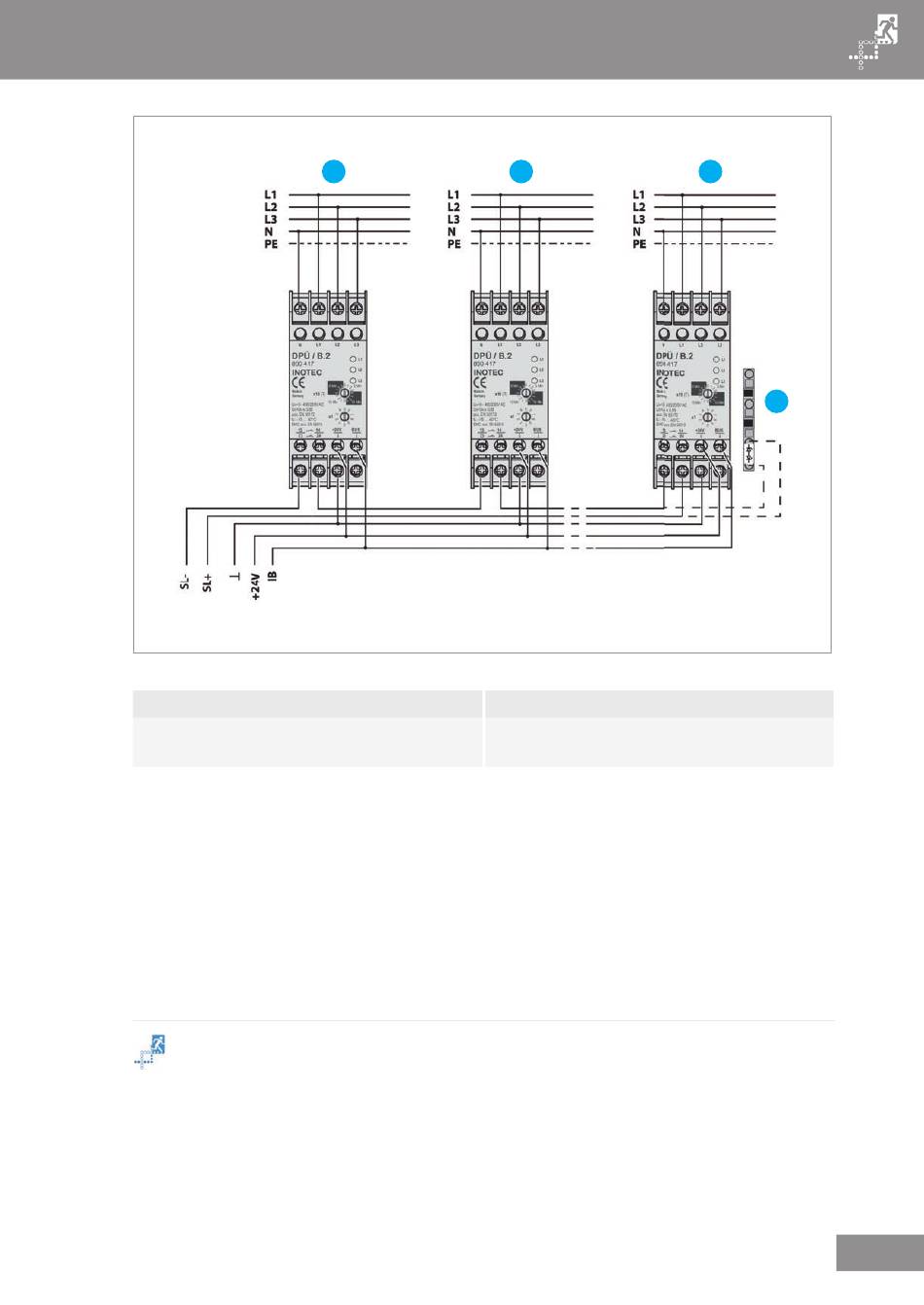

Abb. 7: Schleifenüberwachung Stromschleife
UV 1, SUB DB 1
1
UV ..., SUB DB ... (max. 31)
3
6.8. Lichtschalterabfragemodul LSA 3.1/LSA 8.1 anschließen
Das Lichtschalterabfragemodul LSA ermöglicht das Mitschalten der Bereitschaftslichtleuchten mit der Allge-
meinbeleuchtung.

6.8.1. LSA 3.1

Es können maximal 8 LSA 3.1 Module je Steuerteil angeschlossen werden. Jedes Modul besitzt drei Eingangs-
kanäle. Die LSA 3.1 ist mit Schalteingängen mit 24 V DC oder 230 V AC verfügbar.
HINWEIS
Betreiben Sie die Lichtschalterabfragemodule LSA 3.1 nur am Gerätebus IB2.
NEA FUSION
1
2
4
Elektrischer Anschluss
2
UV 2, SUB DB 2
Zenerabschlussklemme (Teile-Nr.: 101524543)
an der letzten DPÜ
3
4
