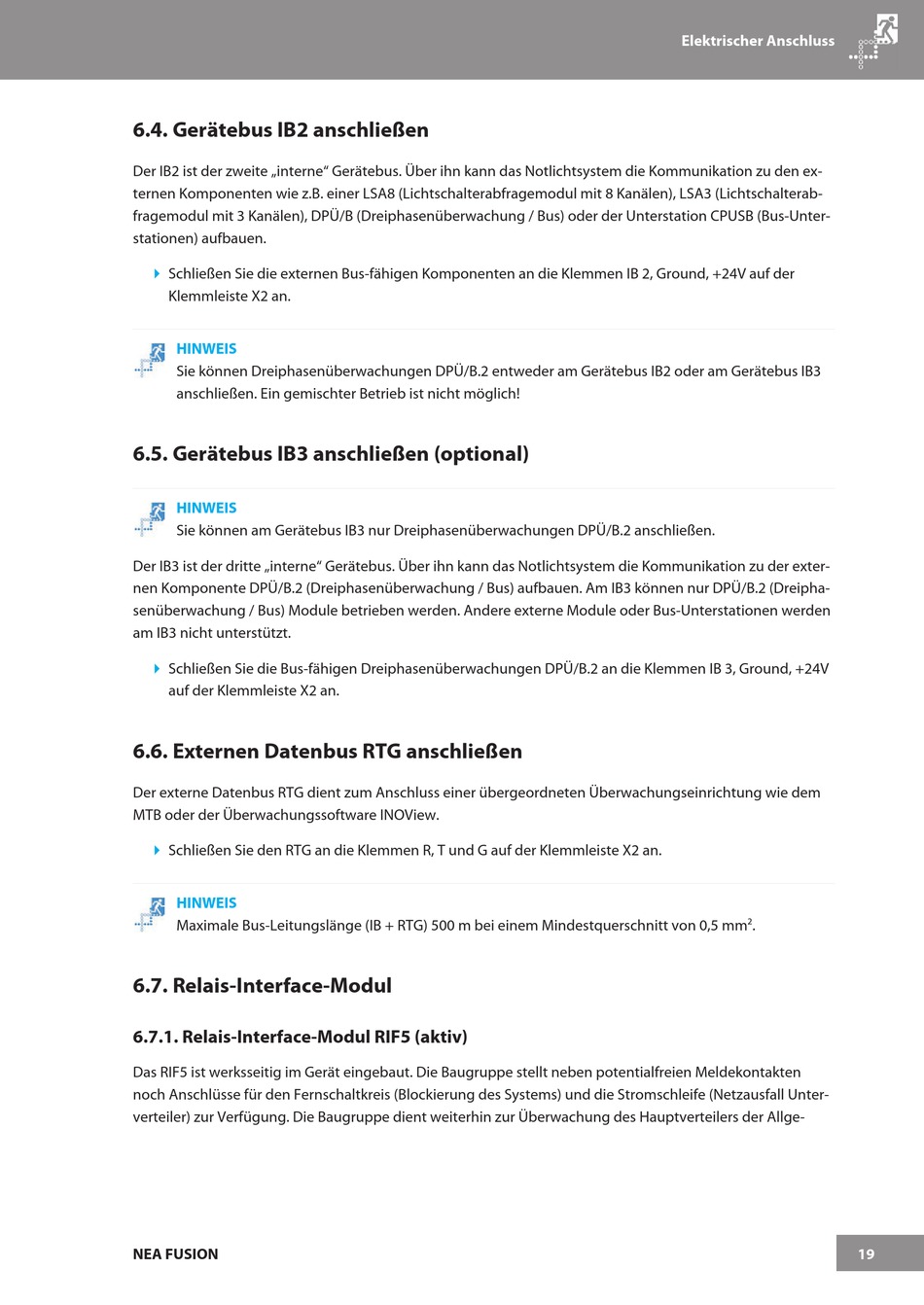

6.4. Gerätebus IB2 anschließen
Der IB2 ist der zweite „interne" Gerätebus. Über ihn kann das Notlichtsystem die Kommunikation zu den ex-
ternen Komponenten wie z.B. einer LSA8 (Lichtschalterabfragemodul mit 8 Kanälen), LSA3 (Lichtschalterab-
fragemodul mit 3 Kanälen), DPÜ/B (Dreiphasenüberwachung / Bus) oder der Unterstation CPUSB (Bus-Unter-
stationen) aufbauen.
4
Schließen Sie die externen Bus-fähigen Komponenten an die Klemmen IB 2, Ground, +24V auf der
Klemmleiste X2 an.
HINWEIS
Sie können Dreiphasenüberwachungen DPÜ/B.2 entweder am Gerätebus IB2 oder am Gerätebus IB3
anschließen. Ein gemischter Betrieb ist nicht möglich!
6.5. Gerätebus IB3 anschließen (optional)
HINWEIS
Sie können am Gerätebus IB3 nur Dreiphasenüberwachungen DPÜ/B.2 anschließen.
Der IB3 ist der dritte „interne" Gerätebus. Über ihn kann das Notlichtsystem die Kommunikation zu der exter-
nen Komponente DPÜ/B.2 (Dreiphasenüberwachung / Bus) aufbauen. Am IB3 können nur DPÜ/B.2 (Dreipha-
senüberwachung / Bus) Module betrieben werden. Andere externe Module oder Bus-Unterstationen werden
am IB3 nicht unterstützt.
4
Schließen Sie die Bus-fähigen Dreiphasenüberwachungen DPÜ/B.2 an die Klemmen IB 3, Ground, +24V
auf der Klemmleiste X2 an.
6.6. Externen Datenbus RTG anschließen
Der externe Datenbus RTG dient zum Anschluss einer übergeordneten Überwachungseinrichtung wie dem
MTB oder der Überwachungssoftware INOView.
4
Schließen Sie den RTG an die Klemmen R, T und G auf der Klemmleiste X2 an.
HINWEIS
Maximale Bus-Leitungslänge (IB + RTG) 500 m bei einem Mindestquerschnitt von 0,5 mm
6.7. Relais-Interface-Modul
6.7.1. Relais-Interface-Modul RIF5 (aktiv)
Das RIF5 ist werksseitig im Gerät eingebaut. Die Baugruppe stellt neben potentialfreien Meldekontakten
noch Anschlüsse für den Fernschaltkreis (Blockierung des Systems) und die Stromschleife (Netzausfall Unter-
verteiler) zur Verfügung. Die Baugruppe dient weiterhin zur Überwachung des Hauptverteilers der Allge-
NEA FUSION
Elektrischer Anschluss
2
.
19
