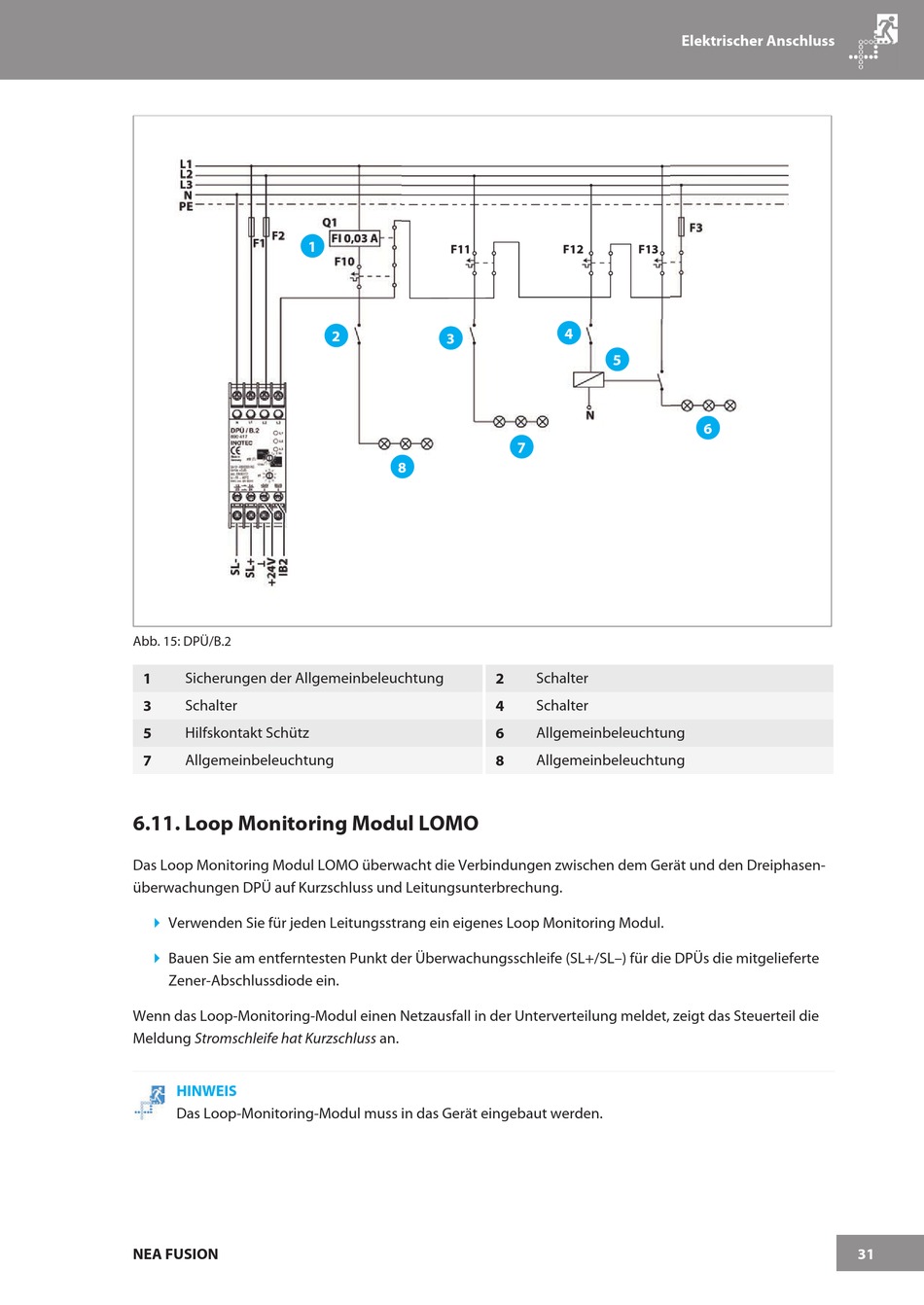

Abb. 15: DPÜ/B.2
Sicherungen der Allgemeinbeleuchtung
1
Schalter
3
Hilfskontakt Schütz
5
7
Allgemeinbeleuchtung
6.11. Loop Monitoring Modul LOMO
Das Loop Monitoring Modul LOMO überwacht die Verbindungen zwischen dem Gerät und den Dreiphasen-
überwachungen DPÜ auf Kurzschluss und Leitungsunterbrechung.
4
Verwenden Sie für jeden Leitungsstrang ein eigenes Loop Monitoring Modul.
4
Bauen Sie am entferntesten Punkt der Überwachungsschleife (SL+/SL–) für die DPÜs die mitgelieferte
Zener-Abschlussdiode ein.
Wenn das Loop-Monitoring-Modul einen Netzausfall in der Unterverteilung meldet, zeigt das Steuerteil die
Meldung Stromschleife hat Kurzschluss an.
HINWEIS
Das Loop-Monitoring-Modul muss in das Gerät eingebaut werden.
NEA FUSION
1
2
3
8
4
5
7
Schalter
2
Schalter
4
Allgemeinbeleuchtung
6
8
Allgemeinbeleuchtung
Elektrischer Anschluss
6
