Identifikation
Für Kabinenvolumen
Mindestmaße für Zuluft- und Abluftöffnungen
Gewicht ohne Steine und Verpackung
Gerätemaße H × B × T
Steinfüllung
Körnung
Elektrischer Anschluss
Schaltlasterweiterung (LSG Gerät)
Passende Steuergeräte (nicht im Lieferumfang
enthalten)
Ableitstrom
Verwendungsbereich
Absicherung Steuergerät
Absicherung im LSG
Verbindung Netz − Steuergerät
Verbindung Netz − LSG
Verbindung Steuergerät − Ofen
Verbindung LSG − Ofen
Verbindung Steuergerät − LSG
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte der Kupferleitung.
EOS Structure - Montage- und Gebrauchsanweisung
2.4

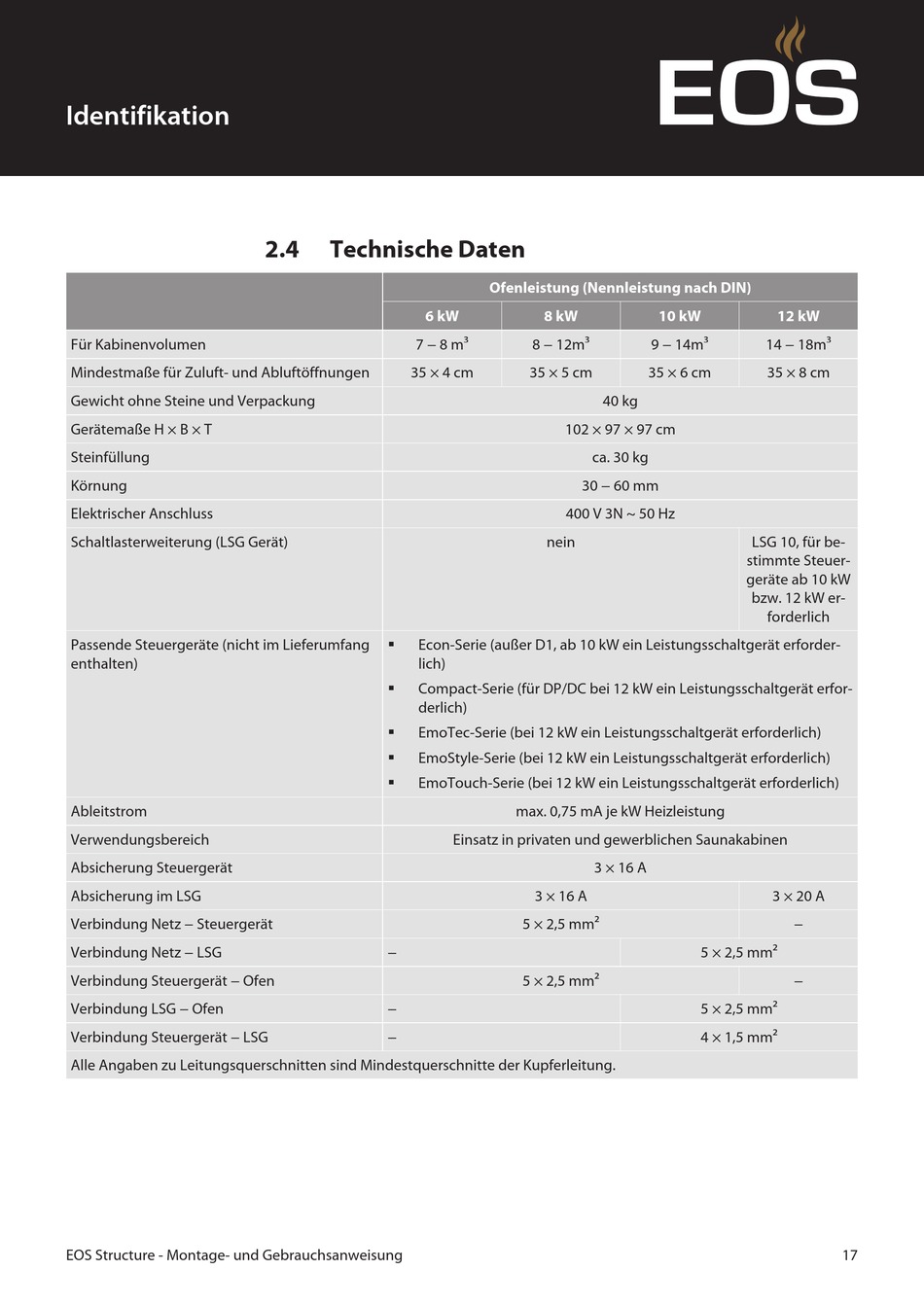

Technische Daten
6 kW
7 − 8 m³
35 × 4 cm
§
Econ-Serie (außer D1, ab 10 kW ein Leistungsschaltgerät erforder-
lich)
§
Compact-Serie (für DP/DC bei 12 kW ein Leistungsschaltgerät erfor-
derlich)
§
EmoTec-Serie (bei 12 kW ein Leistungsschaltgerät erforderlich)
§
EmoStyle-Serie (bei 12 kW ein Leistungsschaltgerät erforderlich)
§
EmoTouch-Serie (bei 12 kW ein Leistungsschaltgerät erforderlich)
−
−
−
Ofenleistung (Nennleistung nach DIN)
8 kW
8 − 12m³
35 × 5 cm
40 kg
102 × 97 × 97 cm
ca. 30 kg
30 − 60 mm
400 V 3N ~ 50 Hz
nein
max. 0,75 mA je kW Heizleistung
Einsatz in privaten und gewerblichen Saunakabinen
3 × 16 A
3 × 16 A
5 × 2,5 mm²
5 × 2,5 mm²
10 kW
12 kW
9 − 14m³
14 − 18m³
35 × 6 cm
35 × 8 cm
LSG 10, für be-
stimmte Steuer-
geräte ab 10 kW
bzw. 12 kW er-
forderlich
3 × 20 A
−
5 × 2,5 mm²
−
5 × 2,5 mm²
4 × 1,5 mm²
17
