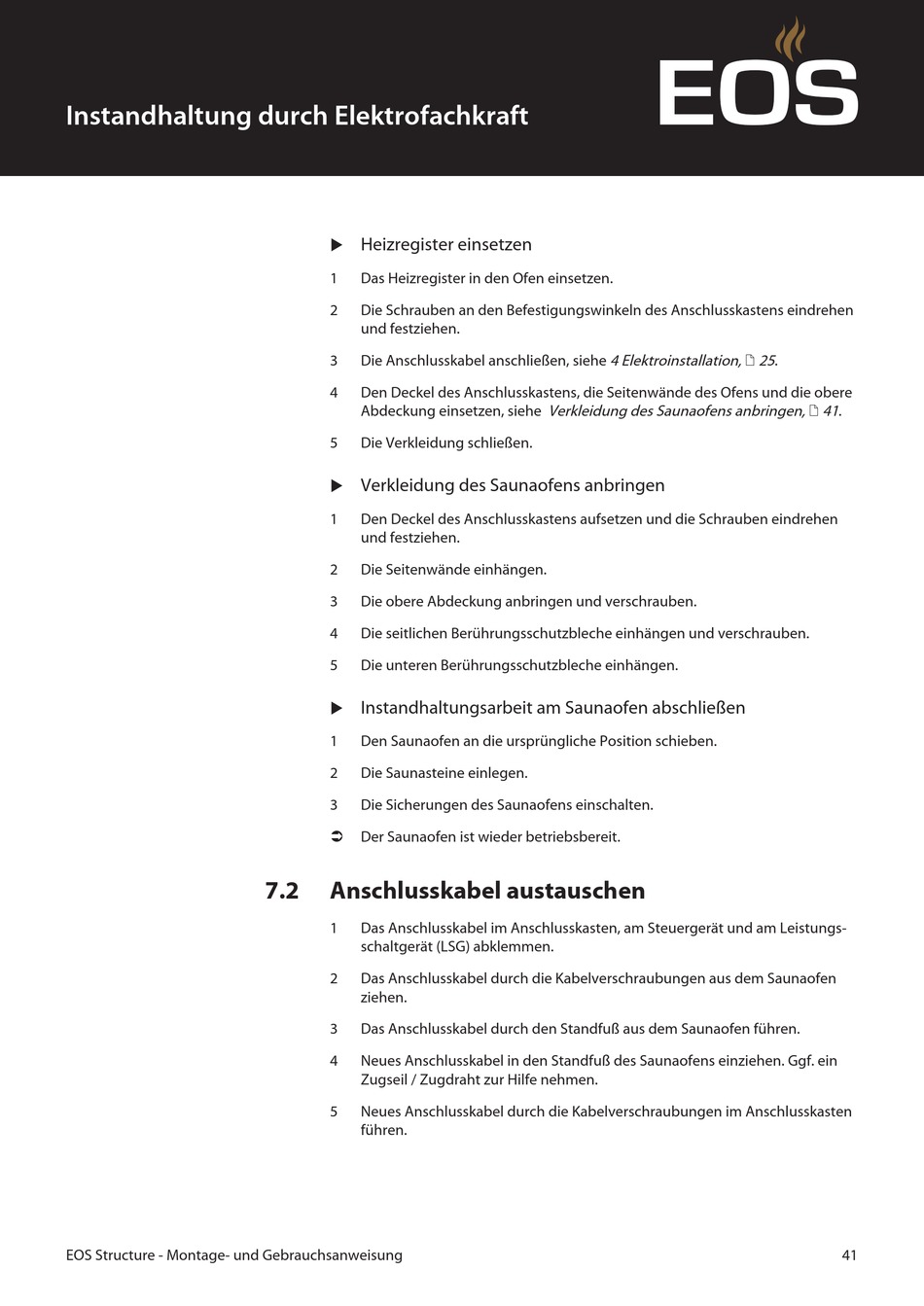

Instandhaltung durch Elektrofachkraft
EOS Structure - Montage- und Gebrauchsanweisung
Heizregister einsetzen
u
1
Das Heizregister in den Ofen einsetzen.
2
Die Schrauben an den Befestigungswinkeln des Anschlusskastens eindrehen
und festziehen.
Die Anschlusskabel anschließen, siehe 4 Elektroinstallation, / 25 .
3
4
Den Deckel des Anschlusskastens, die Seitenwände des Ofens und die obere
Abdeckung einsetzen, siehe Verkleidung des Saunaofens anbringen, / 41 .
5
Die Verkleidung schließen.
Verkleidung des Saunaofens anbringen
u
1
Den Deckel des Anschlusskastens aufsetzen und die Schrauben eindrehen
und festziehen.
2
Die Seitenwände einhängen.
3
Die obere Abdeckung anbringen und verschrauben.
4
Die seitlichen Berührungsschutzbleche einhängen und verschrauben.
5
Die unteren Berührungsschutzbleche einhängen.
Instandhaltungsarbeit am Saunaofen abschließen
u
1
Den Saunaofen an die ursprüngliche Position schieben.
2
Die Saunasteine einlegen.
3
Die Sicherungen des Saunaofens einschalten.
Ü
Der Saunaofen ist wieder betriebsbereit.
7.2
Anschlusskabel austauschen
1
Das Anschlusskabel im Anschlusskasten, am Steuergerät und am Leistungs-
schaltgerät (LSG) abklemmen.
2
Das Anschlusskabel durch die Kabelverschraubungen aus dem Saunaofen
ziehen.
3
Das Anschlusskabel durch den Standfuß aus dem Saunaofen führen.
4
Neues Anschlusskabel in den Standfuß des Saunaofens einziehen. Ggf. ein
Zugseil / Zugdraht zur Hilfe nehmen.
5
Neues Anschlusskabel durch die Kabelverschraubungen im Anschlusskasten
führen.
41
