DE
Elektroinstallation
Verdecktes Anschlusskabel
26
Das Anschlusskabel sollte wenn möglich verdeckt unterhalb des Kabinenbodens
verlegt werden. Für einen verdeckten Anschluss muss das Anschlusskabel mit ei-
nem geeigneten Abdeckschutz zum Ofen verlegt werden. Dafür ist eine Durch-
führung im Kabinenboden unter dem Standfuß in einem Kabelkanal erforderlich.
A Standfuß
C Anschlusskabel (bei 12-kW-Varian-
te: 2 Anschlusskabel)

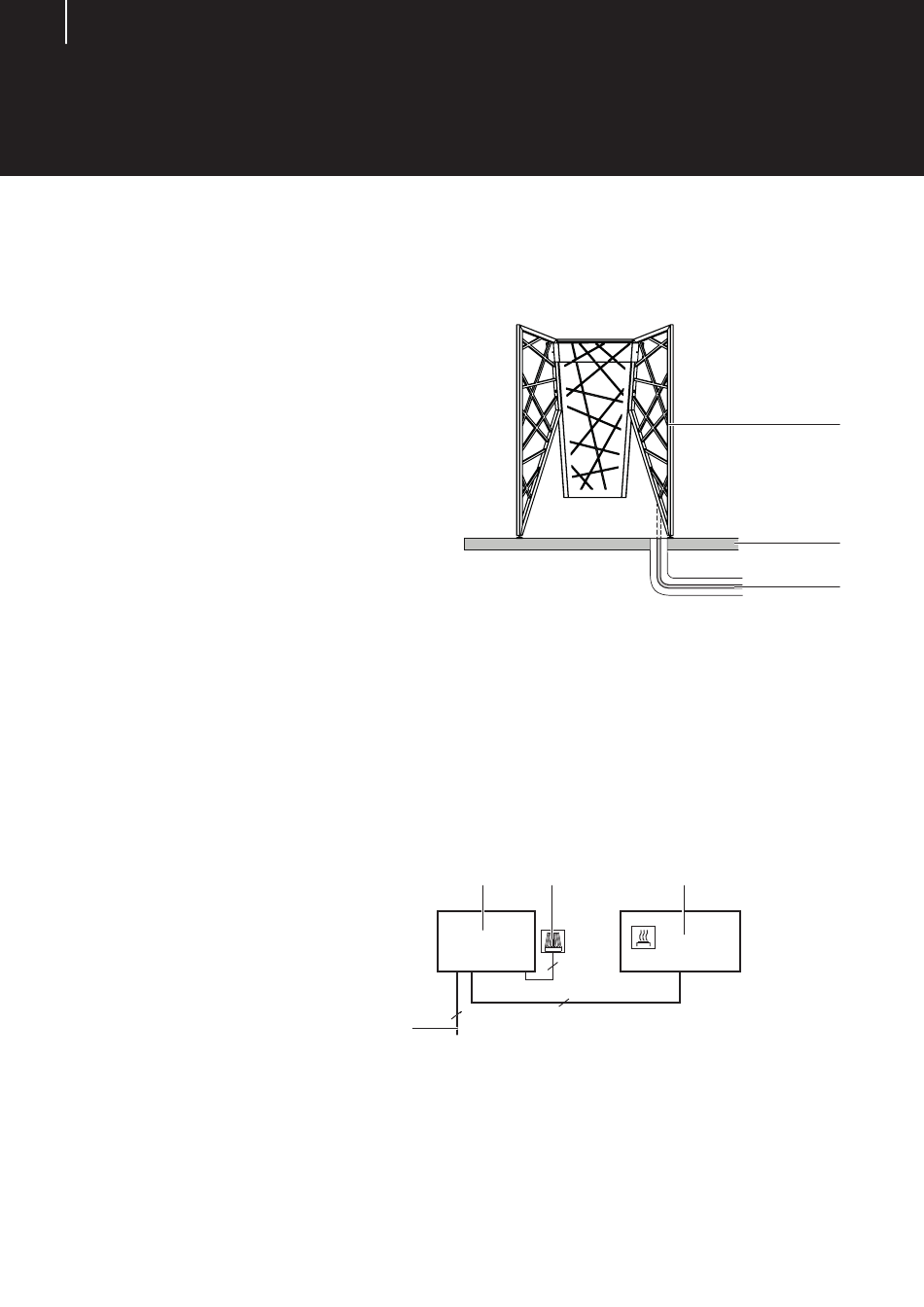

Verdeckte Führung des Anschlusskabels
Die 12 kW-Variante verfügt über 2 Anschlusskabel. Diese befinden sich in zwei ne-
beneinander liegenden Standfüßen. Im Boden müssen dafür ggf. zwei Ausgänge
für die Leitungen vorgesehen werden.
4.3
Anschlussschema (Ofenleistung 6 kW, 8 kW,
10kW, 400 V 3N~)
D
A Saunasteuergerät
C Saunaofen
Anschlussschema 6 kW, 8 kW und 10 kW
B Kabinenboden
A
B
4
5
5
B Temperaturfühler und Schutztem-
peraturbegrenzer (STB)
D Netzanschluss Saunasteuergerät
Montage- und Gebrauchsanweisung - EOS Structure
A
B
C
C
