Elektroinstallation
EOS Structure - Montage- und Gebrauchsanweisung
L1 L2 L3 N
2,5
C
L
230 V ~
N
D
PE (Gr)
A Saunasteuergerät
C Verteiler für einphasigen An-
schluss (Option)

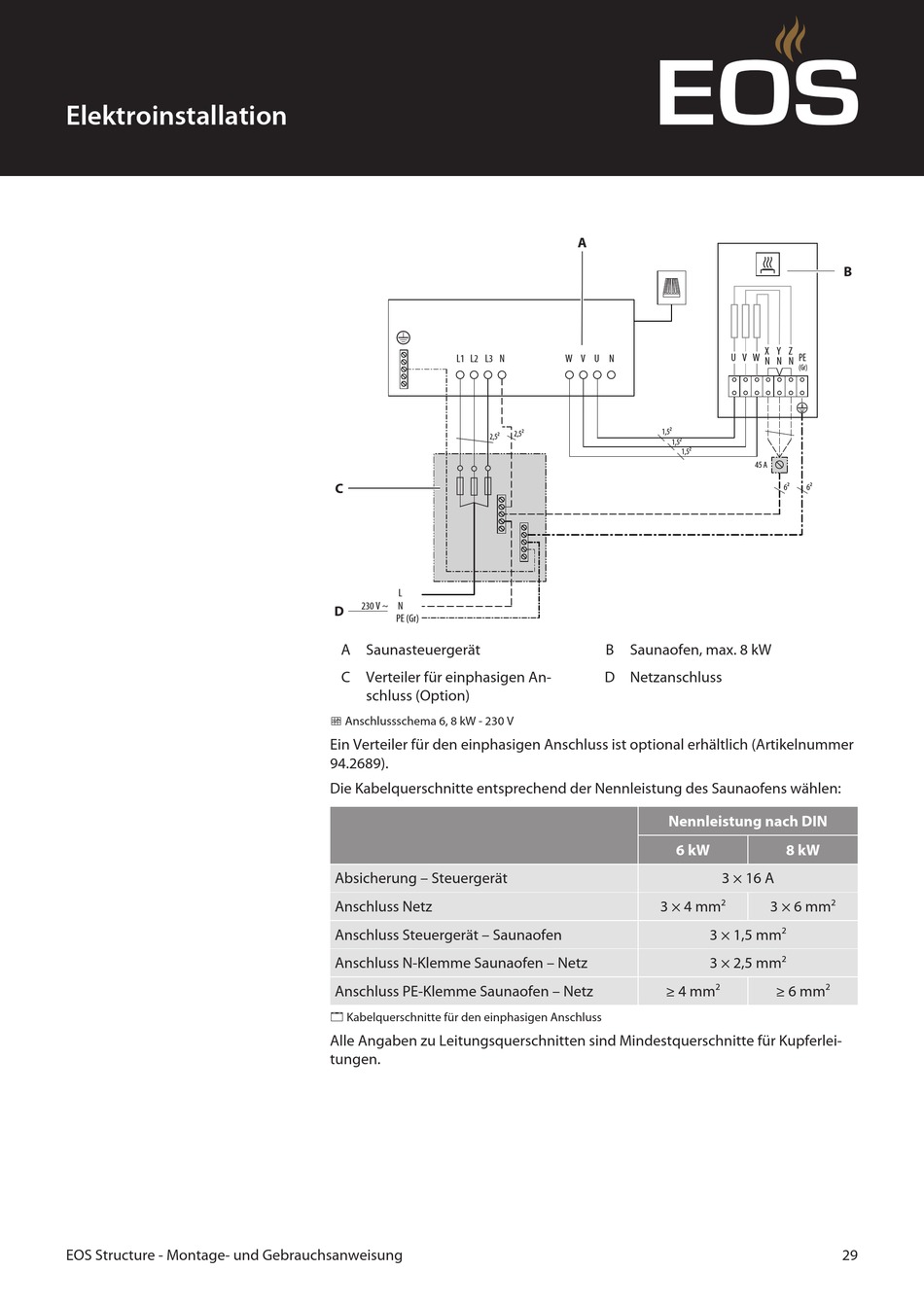

Anschlussschema 6, 8 kW - 230 V
Ein Verteiler für den einphasigen Anschluss ist optional erhältlich (Artikelnummer
94.2689).
Die Kabelquerschnitte entsprechend der Nennleistung des Saunaofens wählen:
Absicherung – Steuergerät
Anschluss Netz
Anschluss Steuergerät – Saunaofen
Anschluss N-Klemme Saunaofen – Netz
Anschluss PE-Klemme Saunaofen – Netz
4 Kabelquerschnitte für den einphasigen Anschluss
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte für Kupferlei-
tungen.
A
W V U N
1,5
2,5
1,5
1,5
B Saunaofen, max. 8 kW
D Netzanschluss
Nennleistung nach DIN
6 kW
3 × 4 mm
≥ 4 mm
B
X Y Z
U V W N N
PE
N
(Gr)
45 A
6
6
8 kW
3 × 16 A
2
2
3 × 6 mm
2
3 × 1,5 mm
2
3 × 2,5 mm
2
2
≥ 6 mm
29
