Montage
EOS Structure - Montage- und Gebrauchsanweisung

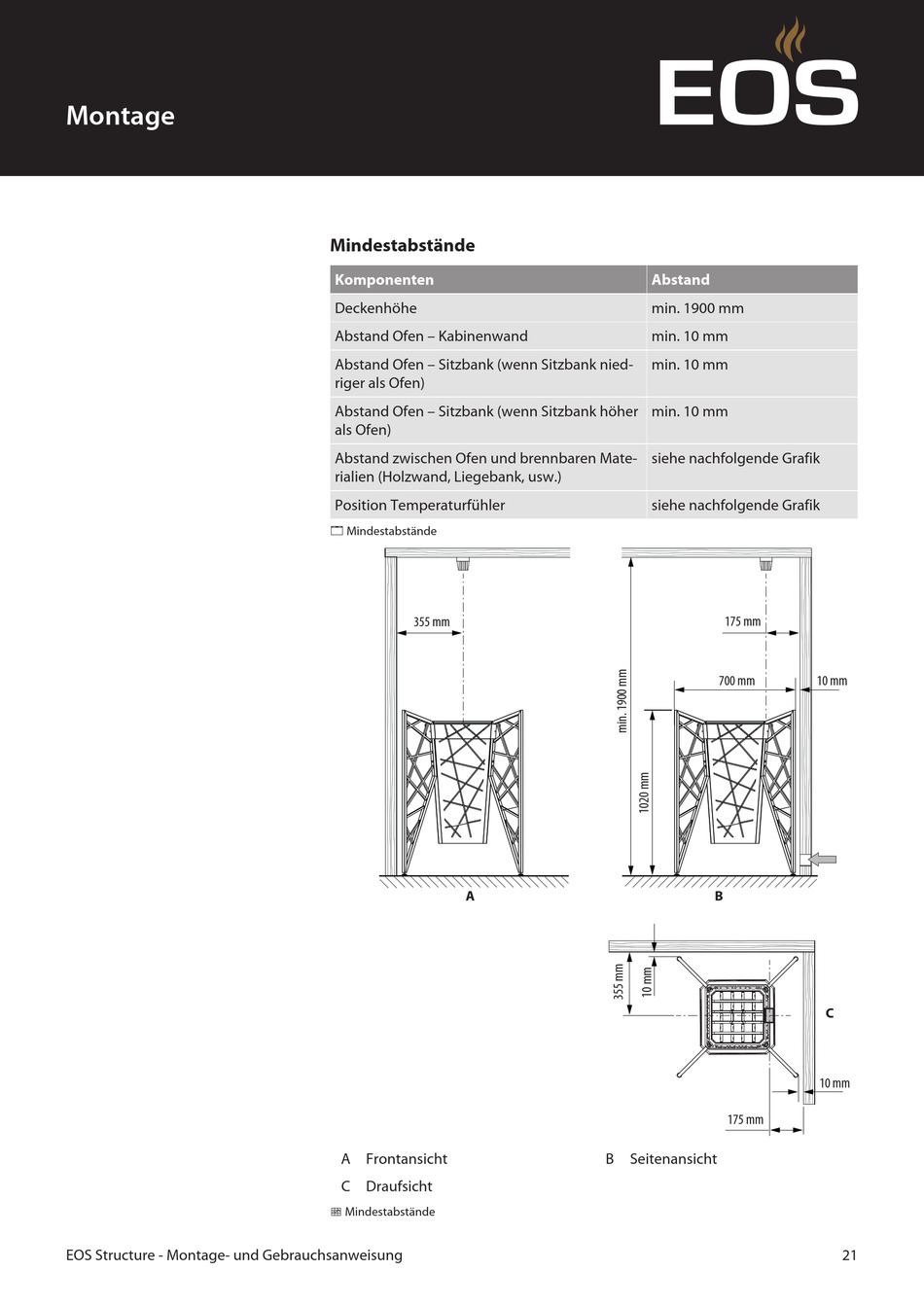

Mindestabstände
Komponenten
Deckenhöhe
Abstand Ofen – Kabinenwand
Abstand Ofen – Sitzbank (wenn Sitzbank nied-
riger als Ofen)
Abstand Ofen – Sitzbank (wenn Sitzbank höher
als Ofen)
Abstand zwischen Ofen und brennbaren Mate-
rialien (Holzwand, Liegebank, usw.)
Position Temperaturfühler
4 Mindestabstände
355 mm
A
A Frontansicht
C Draufsicht
Mindestabstände
Abstand
min. 1900 mm
min. 10 mm
min. 10 mm
min. 10 mm
siehe nachfolgende Grafik
siehe nachfolgende Grafik
175 mm
700 mm
B
175 mm
B Seitenansicht
10 mm
C
10 mm
21
