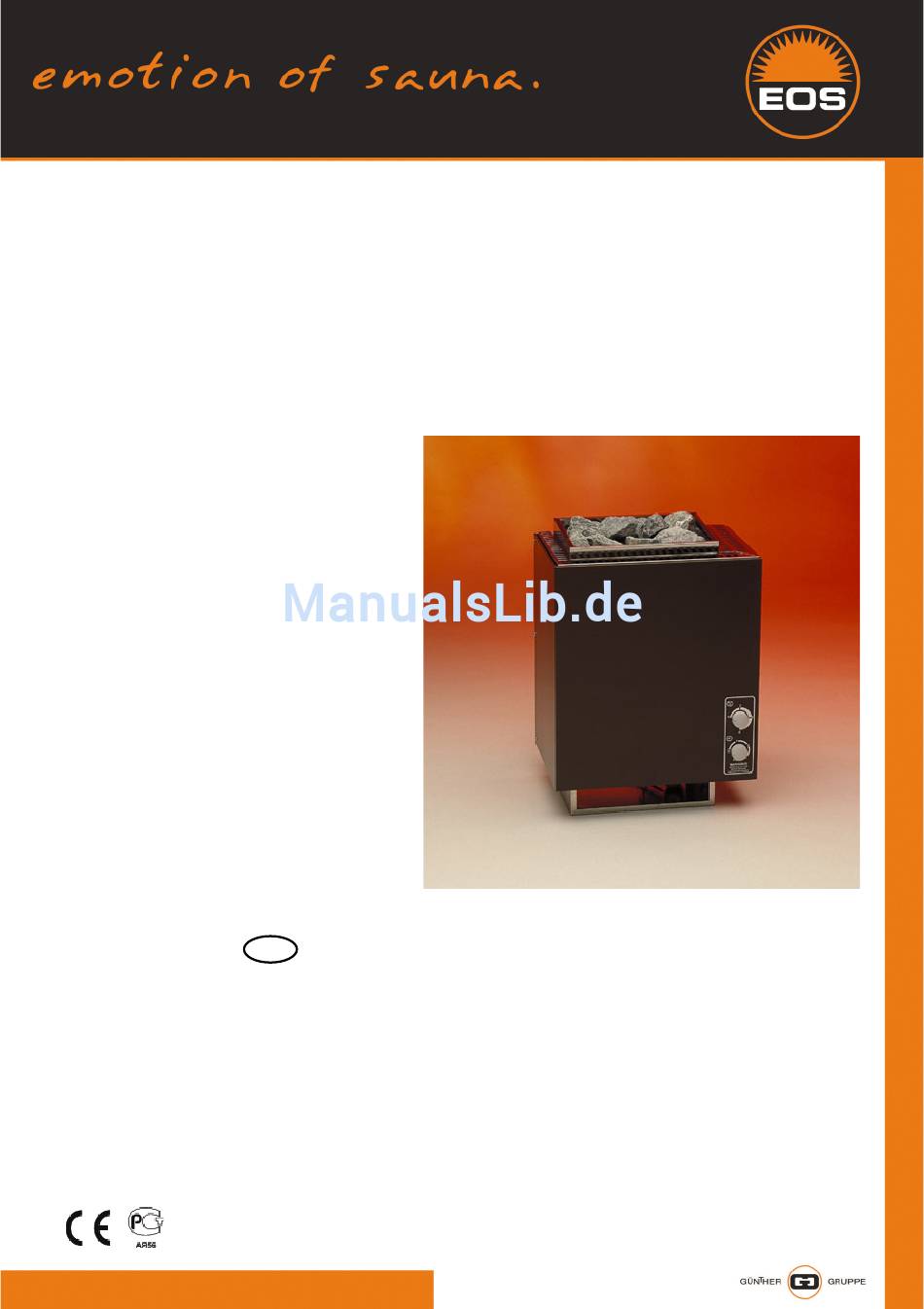

- Seite 1 38.AS Montage- und Gebrauchsanweisung MADE IN GERMANY IPx4 Druck Nr. 29342172de /09.10...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Allgemeine Hinweise ....................3 Wichtige Hinweise ....................4 Elektroanschluss ....................5 Anschlußbeispiel einer Saunaanlage ..............6 Montage 38 AS - Wandofen ...................7 Technische Daten ....................7 Mindestabstände ....................7 Fühlermontage ....................8 Elektroanschluss durch den Elektroinstallateur: .............9 Sicherheitsabschaltung ...................9 Inbetriebnahme .....................10 Saunasteine ......................11 Wartung und Pflege ....................11 Service Adresse: ....................13... -
Seite 3: Bestimmungsgemäße Verwendung
Allgemeine Hinweise Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben ein hochwertiges technisches Beachten Sie, dass Sie ein optimales Sauna- Gerät erworben, mit welchem Sie lange Jah- klima nur dann erreichen, wenn die Kabine mit re Freude am Saunabaden haben werden. ihrer Zuluft und Abluft, das Saunaheizgerät Dieses Saunaheizgerät wurde nach den und das Steuergerät aufeinander abgestimmt... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise teren Saunawand im unteren Bereich angebracht. Die Be- und Entlüftung darf Bei unsachgemäßer Montage be- nicht verschlossen werden. Bitte beach- steht Brandgefahr! Lesen Sie bit- ten Sie die Hinweise Ihres Saunakabi- diese Montageanleitung sorgfäl- nenlieferanten. tig durch. Beachten Sie besonders die •... -
Seite 5: Elektroanschluss
tungen, die im Inneren der Kabine verlegt Elektroanschluss werden, müssen Silikonleitungen sein Diese Arbeit wird Ihr Elektroinstallateur und für eine Umgebungstemperatur von ohne weitere Erklärung gemäß dem v.g. mindestens 170°C geeignet. Werden als Anschlussschema und nach dem in dem Anschlussleitung einadrige Leitungen jeweiligen Steuergerät eingeklebten... -
Seite 6: Anschlußbeispiel Einer Saunaanlage
Anschlußbeispiel einer Saunaanlage N L1 L2 L3 Absiche- Leuchte rung H a u p t - schalter Verteiler- dose Saunaofen bauseitige Installation Silikonleitung 6 kW 6 kW 400 V AC 3N 400 V AC 3N 7,5 kW 7,5 kW 400 V AC 3N 400 V AC 3N U V W N PE U V W N... -
Seite 7: Montage 38 As - Wandofen
Montage 38 AS - Wandofen Mindestabstände Die Mindesthöhe der Saunakabine muss innen 1,90 m betragen. Der Abstand zwischen Oberkante Heizge- rät und Kabinendecke muss mind. 90 cm betragen Kabinenwand O f e n - schutzgitter Technische Daten 8 cm 42 cm 8 cm Abb. -
Seite 8: Fühlermontage
2. Anschlussleitung nach Schaltplan an- Fühlermontage schließen. Ein Schaltplan ist im An- Das eingebaute Steuergerät ist mit Ther- schlussraum angebracht. mostat und Übertemperaturbegrenzer aus- 3. Anschlusskasten mit dem Deckel, Ab- gestattet. Die Kapillarrohrfühler sind bei der standhalter nach außen, verschließen. Anlieferung des Ofens im unteren Teil des Verwenden Sie hierzu 2 Stück Blech- schrauben... -
Seite 9: Elektroanschluss Durch Den Elektroinstallateur
Beachten Sie aber immer, dass die Fühler- Sicherheitsabschaltung leitungen dünne, fl exible Rohrleitungen sind Das Saunaheizgerät ist mit einem Sicher- und nicht gequetscht werden dürfen. heitstemperaturbegrenzer (STB) ausge- Auch dürfen diese Leitungen niemals aufge- stattet. Sollte eine Fehlfunktion vorliegen, trennt werden, was die Bauteile zerstört. so schaltet dieser STB alle 3 Phasen aus Sicherheitsgründen aus. -
Seite 10: Inbetriebnahme
Inbetriebnahme Mit der Zeitschaltuhr nehmen Sie den Ofen in Betrieb. Hierbei können Sie die Heizzeit bis zu 4 Stunden vorwählen. Die Uhr läuft nach der voreingestellten Zeit ab und schal- tet den Ofen anschließend aus. Thermostat Zeitschaltuhr Beachten Sie, dass die Sauna ca. 45 Mi- nuten aufheizen muss, um das typische Saunaklima zu erreichen. -
Seite 11: Saunasteine
Saunasteine Wartung und Pfl ege Der Saunastein ist ein Naturprodukt. Über- Alle Saunaheizgeräte sind aus korrosions- prüfen Sie die Saunasteine in regelmäßigen armem Material. Damit Sie jedoch lange Abständen. Die Saunasteine können insbe- Freude mit Ihrem Saunaheizgerät haben, sondere durch scharfe Aufgusskonzentrate sollten Sie das Gerät warten und pfl... - Seite 12 Bei der Installation von Saunaheizgeräten ist die DIN VDE 0100 Teil 703 zu beach- ten! Diese Norm macht in Ihrer neuesten Ausgabe, gültig seit Februar 2006, unter Änderungen Absatz 703.412.05 folgende Aussage; Zitat: Der zusätzliche Schutz muss für alle Stromkrei- se der Sauna durch einen oder mehrere Fehler- strom-Schutzeinrichtungen (RCDs) mit einem Be- messungsdifferenzstrom nicht größer als 30 mA...
-
Seite 13: Service Adresse
Service-Abteilung einzuschi- cken. Service Adresse Senden Sie das Gerät stets mit diesem ausge- füllten Garantieschein ein. EOS-WERKE GÜNTHER GmbH Eventuell entstehende Beförderungskosten für Adolf-Weiß-Straße 43 die Ein- und Rücksendung können von uns nicht 35759 Driedorf-Mademühlen, Germany übernommen werden. -
Seite 14: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahmsweise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachstehenden Ver- fahrensabläufe.
