Elektroinstallation
4

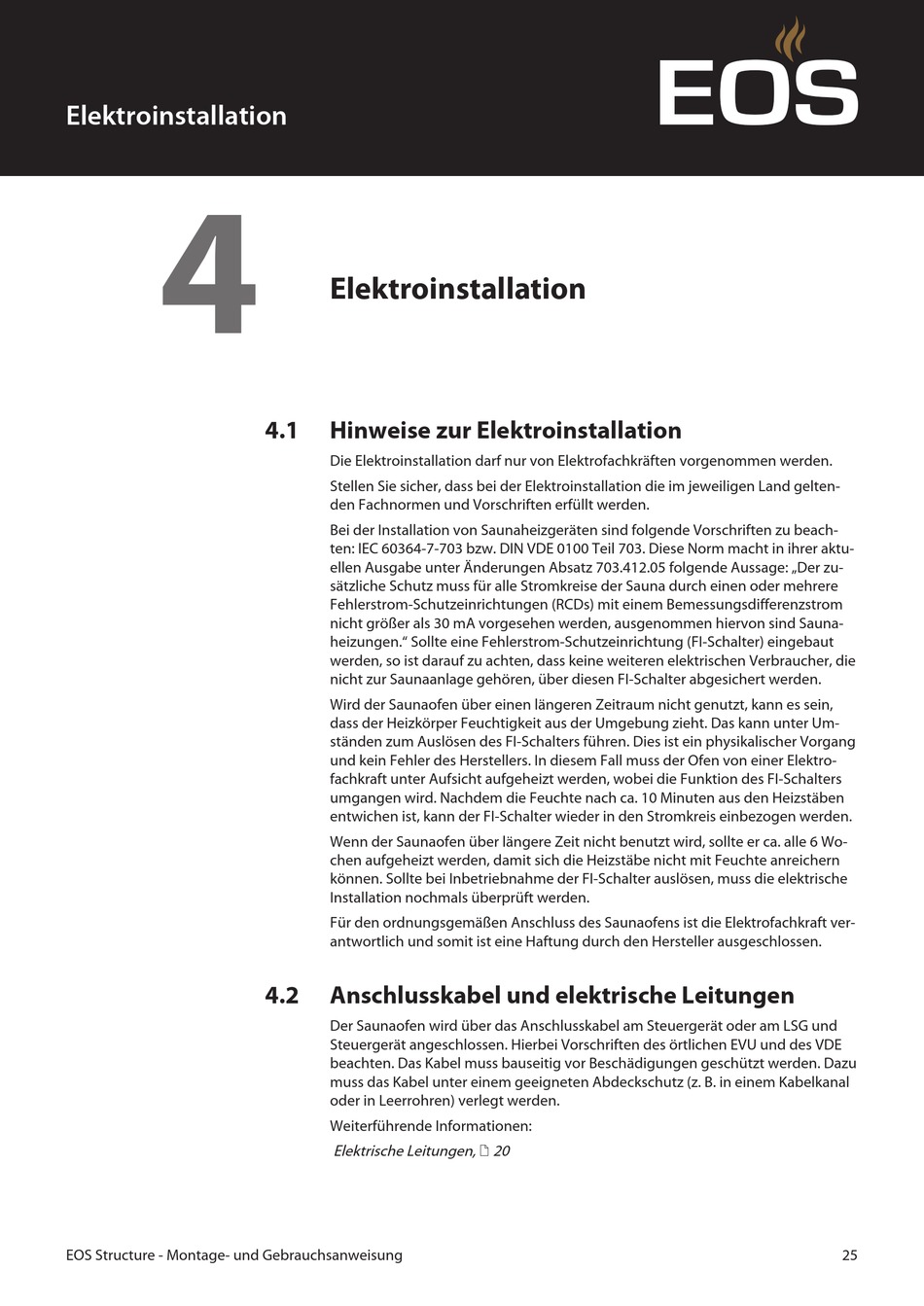

EOS Structure - Montage- und Gebrauchsanweisung
Elektroinstallation
4.1
Hinweise zur Elektroinstallation
Die Elektroinstallation darf nur von Elektrofachkräften vorgenommen werden.
Stellen Sie sicher, dass bei der Elektroinstallation die im jeweiligen Land gelten-
den Fachnormen und Vorschriften erfüllt werden.
Bei der Installation von Saunaheizgeräten sind folgende Vorschriften zu beach-
ten: IEC 60364-7-703 bzw. DIN VDE 0100 Teil 703. Diese Norm macht in ihrer aktu-
ellen Ausgabe unter Änderungen Absatz 703.412.05 folgende Aussage: „Der zu-
sätzliche Schutz muss für alle Stromkreise der Sauna durch einen oder mehrere
Fehlerstrom-Schutzeinrichtungen (RCDs) mit einem Bemessungsdifferenzstrom
nicht größer als 30 mA vorgesehen werden, ausgenommen hiervon sind Sauna-
heizungen." Sollte eine Fehlerstrom-Schutzeinrichtung (FI-Schalter) eingebaut
werden, so ist darauf zu achten, dass keine weiteren elektrischen Verbraucher, die
nicht zur Saunaanlage gehören, über diesen FI-Schalter abgesichert werden.
Wird der Saunaofen über einen längeren Zeitraum nicht genutzt, kann es sein,
dass der Heizkörper Feuchtigkeit aus der Umgebung zieht. Das kann unter Um-
ständen zum Auslösen des FI-Schalters führen. Dies ist ein physikalischer Vorgang
und kein Fehler des Herstellers. In diesem Fall muss der Ofen von einer Elektro-
fachkraft unter Aufsicht aufgeheizt werden, wobei die Funktion des FI-Schalters
umgangen wird. Nachdem die Feuchte nach ca. 10 Minuten aus den Heizstäben
entwichen ist, kann der FI-Schalter wieder in den Stromkreis einbezogen werden.
Wenn der Saunaofen über längere Zeit nicht benutzt wird, sollte er ca. alle 6 Wo-
chen aufgeheizt werden, damit sich die Heizstäbe nicht mit Feuchte anreichern
können. Sollte bei Inbetriebnahme der FI-Schalter auslösen, muss die elektrische
Installation nochmals überprüft werden.
Für den ordnungsgemäßen Anschluss des Saunaofens ist die Elektrofachkraft ver-
antwortlich und somit ist eine Haftung durch den Hersteller ausgeschlossen.
4.2
Anschlusskabel und elektrische Leitungen
Der Saunaofen wird über das Anschlusskabel am Steuergerät oder am LSG und
Steuergerät angeschlossen. Hierbei Vorschriften des örtlichen EVU und des VDE
beachten. Das Kabel muss bauseitig vor Beschädigungen geschützt werden. Dazu
muss das Kabel unter einem geeigneten Abdeckschutz (z. B. in einem Kabelkanal
oder in Leerrohren) verlegt werden.
Weiterführende Informationen:
Elektrische Leitungen, / 20
