DE
Elektroinstallation
28
S1 N
L1 L2 L3 N
400 V 3N ~
A Saunasteuergerät
C Saunaofen, 12 kW
E
Leistungsschaltgerät (LSG)

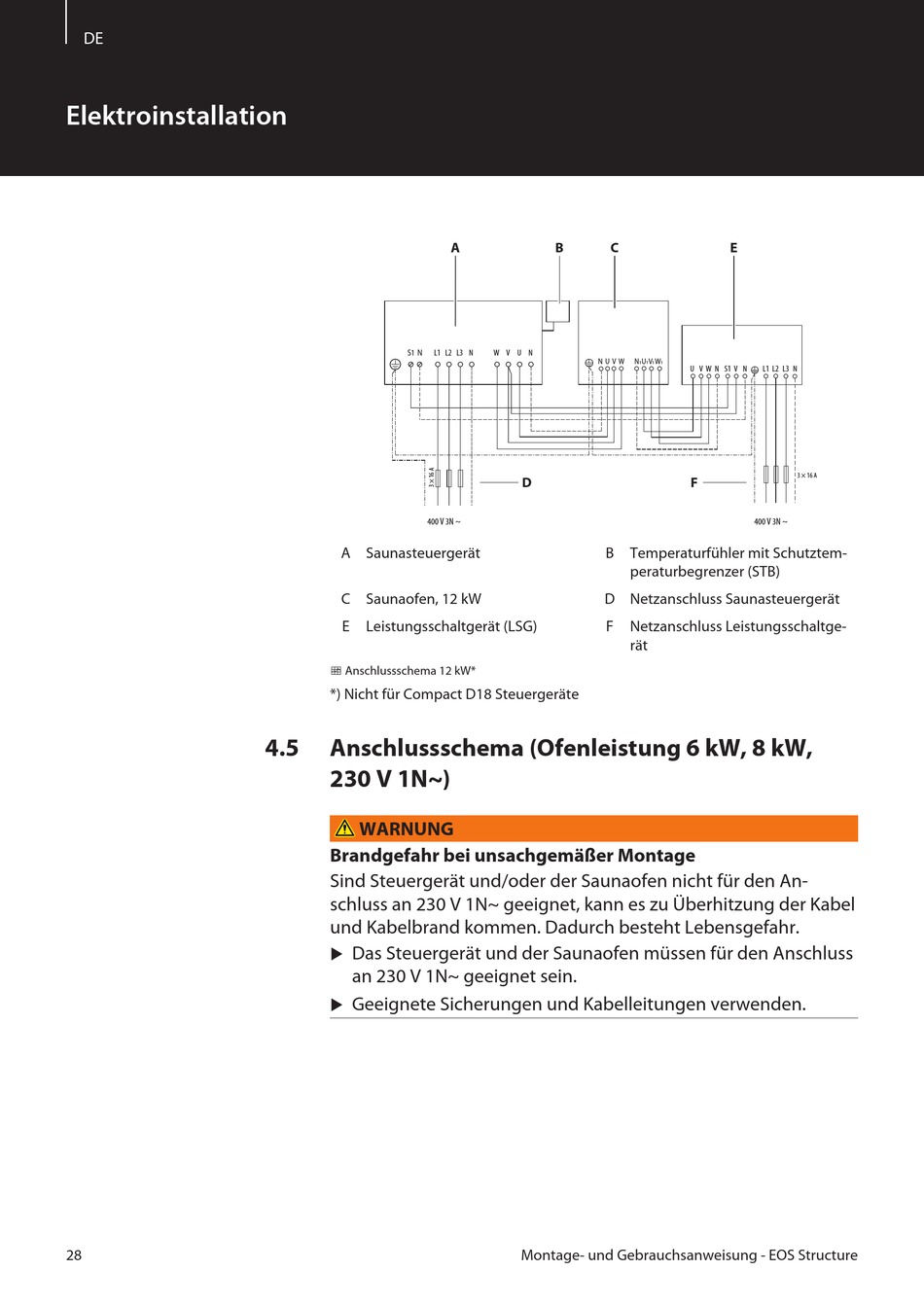

Anschlussschema 12 kW*
*) Nicht für Compact D18 Steuergeräte
4.5
Anschlussschema (Ofenleistung 6 kW, 8 kW,
230 V 1N~)
WARNUNG
Brandgefahr bei unsachgemäßer Montage
Sind Steuergerät und/oder der Saunaofen nicht für den An-
schluss an 230 V 1N~ geeignet, kann es zu Überhitzung der Kabel
und Kabelbrand kommen. Dadurch besteht Lebensgefahr.
Das Steuergerät und der Saunaofen müssen für den Anschluss
u
an 230 V 1N~ geeignet sein.
Geeignete Sicherungen und Kabelleitungen verwenden.
u
A
B
C
W V U N
N U V W
D
B Temperaturfühler mit Schutztem-
D Netzanschluss Saunasteuergerät
F
Montage- und Gebrauchsanweisung - EOS Structure
E
N U V W
1 1 1
1
U
V
W
N
S1
V
N
L1 L2 L3
N
3 × 16 A
F
400 V 3N ~
peraturbegrenzer (STB)
Netzanschluss Leistungsschaltge-
rät
