Technische Daten

Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme:6,0*; 7,5**; 9,0** kW je
nach Ausführung
Verdampferleistung: *1,5; **2,0 kW
Höhe: 760 mm bei 160 mm Bodenabstand
Breite: 450 mm
Tiefe: 380 mm
Steinfüllung: 15 kg
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in Familiensauna
Im Lieferumfang enthalten sind:
1 Saunaofen mit Verdampfer
1 Wandhalterung
1 Deckel für Anschlußkasten
1 Zubehörbeutel mit
2 St. Kabelverschraubung PG 16
1 St. Blechschraube B 4,2 x 9,5
4 St. Spanplattenschrauben
2 St.Dichtungen
1 St. Ablasshahn
1 Einheit Saunasteine separat im Gewebesack
Steinkorb
Kräuterschale
Ablasshahn
Dampfaustritt

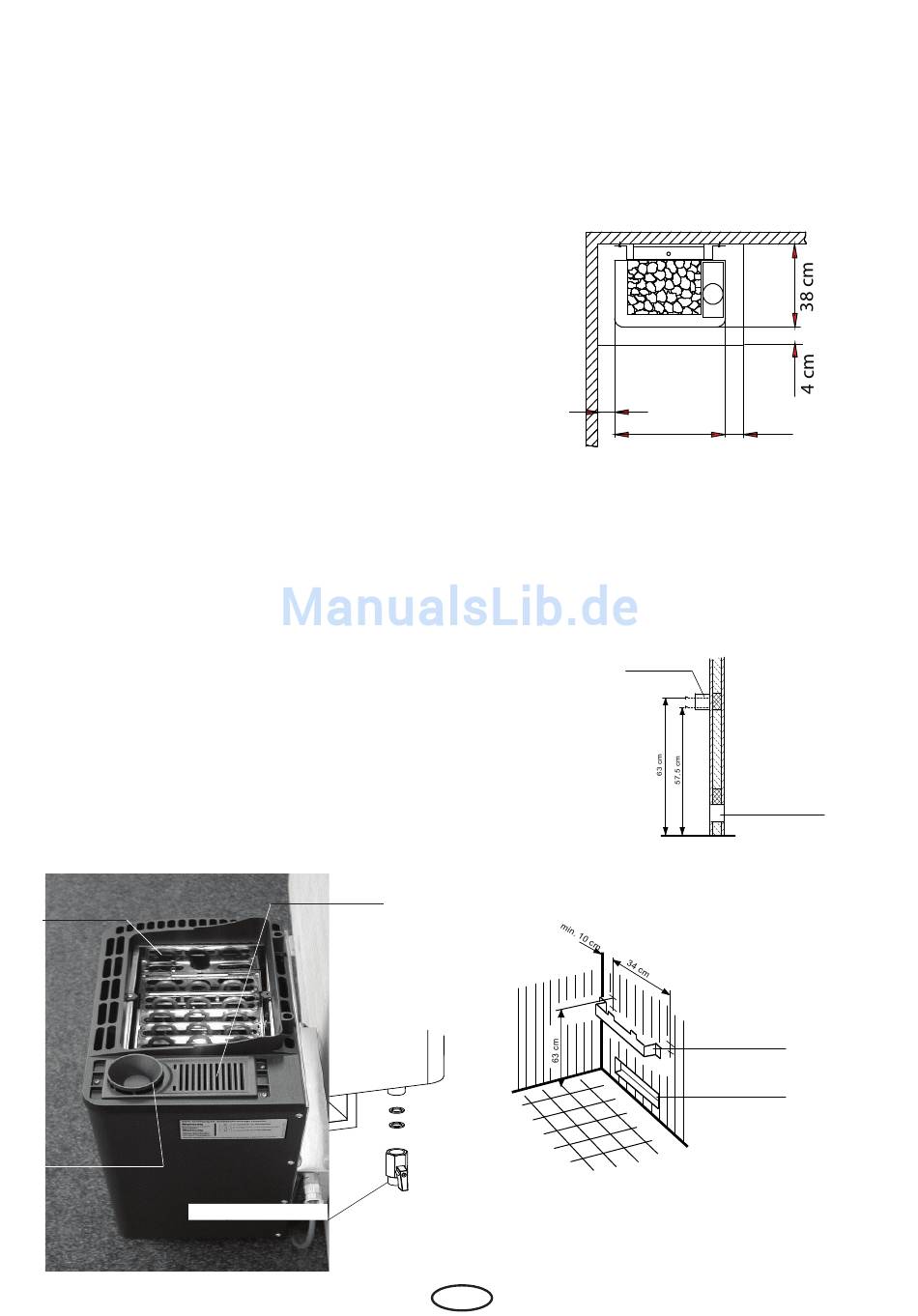

Mindestabstände
Die Mindesthöhe der Saunakabine muss
innen 1,90 m betragen.
Der Abstand zwischen Oberkante Heizge-
rät und Kabinendecke muss mind. 90 cm
betragen
Ofenschutz-
gitter
4 cm
1. Wandhalterung gemäß Abb. 2 + 3 mittig
über der Lufteintrittsöffnung mit den bei-
gefügten Spanplat tenschrauben an der
Kabinenwand festschrauben.
Wandaufhängung
D
Kabinenwand
45 cm
4 cm
Abb. 1
Lufteintritt-
öffnung
Abb. 2
Wandaufhängung
Lufteintritt-
öffnung
Abb. 3
7
