- Seite 1 I N N O V A T I V E S A U N A T E C H N O L O G Y 46.U XL Hinterwandofen Montage- und Gebrauchsanweisung Made in Germany IPx4 Druck Nr. 29345089de / 17.20...
-
Seite 3: Inhaltsverzeichnis
Deutsch Inhalt Bestimmungsgemäße Verwendung .....................4 Allgemeine Hinweise ..........................4 Wichtige Hinweise ............................5 Elektroanschluss ............................7 Lieferumfang ..............................7 Technische Daten ............................8 Verdrahtungsschema ..........................9 Montage ..............................10 Mindestabstände ..........................10 Zusammenbau ........................... 11 Montage des Aufgusstrichters mit Aufgussrinnen ............... 13 Auswechseln von Rohrheizkörper ...................... 16 Saunasteine .............................. -
Seite 4: Bestimmungsgemäße Verwendung
Allgemeine Hinweise Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben ein hochwertiges technisches Gerät Überprüfen Sie zunächst, ob das Saunaheizgerät erworben, mit welchem Sie lange Jahre Freude unbeschädigt bei Ihnen angekommen ist. Trans- am Saunabaden haben werden. Dieses Sau- portschäden reklamieren Sie umgehend bei der naheizgerät wurde nach den aktuellen europä- anliefernden Spedition oder wenden Sie sich an ischen Sicherheitsnormen konstruiert, geprüft... -
Seite 5: Wichtige Hinweise
Wichtige Hinweise In der Saunakabine darf nur ein Saunaofen • mit der erforderlichen Heizleistung mon- Bei unsachgemäßer Montage be- • tiert werden. steht Brandgefahr! Lesen Sie bitte diese In jeder Saunakabine sind Be- und Ent- • Montageanweisung sorgfältig durch. Be- lüftungsöffnungen vorzusehen. - Seite 6 ein biegsames, mit dem Schutzleiter ver- Inspizieren Sie die Saunakabine vor • bundenes, Metallrohr geschützt werden. jeder Inbetriebnahme! Achten Sie insbe- Den Mindestquerschnitt der Anschlusslei- sondere darauf, das keine Gegenstände auf tung und die geeignete Kabinengröße im dem Saunaheizer oder auf bzw. direkt vor Verhältnis zur Anschlussleistung in kW ent- dem IR-Emitter abgelegt wurden.
-
Seite 7: Elektroanschluss
Saunaheizgerät, dort wo das Kabel aus dem Bei der Reinigung von scharfkan- Saunaheizgerät herauskommt ein ausreichend • großes Loch in die Kabinenwand und führen tigen Komponenten sind entsprechende das Kabel durch dieses Loch nach außen und Eigenschutzmaßnahmen zu treffen. dann zum Steuergerät . Auch an der Kabinen- außenseite sollte das Kabel, so wie alle anderen Standöfen sind bauseitig gegen kippen zu •... -
Seite 8: Lieferumfang
Lieferumfang Im Lieferumfang ist enthalten: 1 Saunaofen bestehend aus 2 Packstücken 1 Zubehörbeutel mit: Aufgusstrichter, Winkelrohr mit Silikonschlauch, Sicherungswinkel, Befestigungsschrauben, Schlauchtülle, Schlauchschellen, Alu-Warnschild Zubehör (optional erhältlich): 1 Einheit Saunasteine 1 Sicherheitstemperaturbegrenzer (STB) Technische Daten elektr. Anschluss 400 V 3N AC 50 Hz Ofenleistung nach DIN 15,0 kW 18,0 kW... -
Seite 9: Verdrahtungsschema
Verdrahtungsschema 15 kW 7,5 kW 7,5 kW (5x1500 W) (5x1500 W) U V W N (Gr) (Gr) 5x1,5² 5x1,5² zum LSG zum SSG 6 m vormontiert 6 m vormontiert 18 kW 9,0 kW 9,0 kW (6x1500 W) (6x1500 W) U V W N (Gr) (Gr) 5x1,5²... -
Seite 10: Montage
Montage Das Saunaheizgerät ist für eine Anschlussspannung von 400 V 3N AC vorgesehen und über ein Saunasteuergerät und Leistungsschaltgerät zu betreiben. Mindestabstände Die Mindesthöhe der Saunakabine muss innen 2,10 m betragen (Abb. 1). Der waagerechte (seitliche) Abstand zwischen Ofen und Kabinenwand muss mindestens 7 cm betragen. -
Seite 11: Zusammenbau

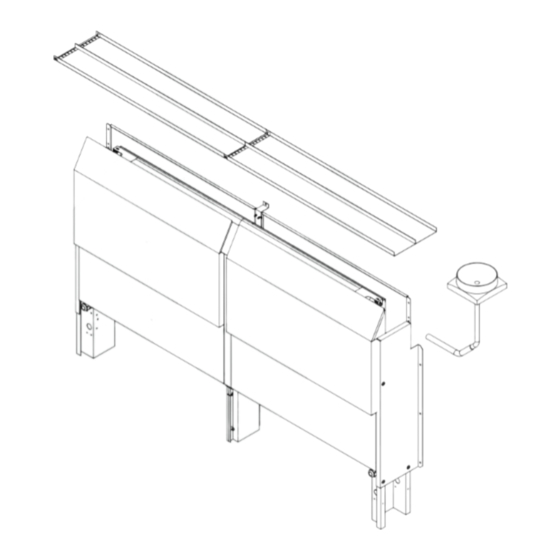

Zusammenbau Saunaofen 46.U XL Der Saunaofen wird in zwei Packstücken Baugruppe links angeliefert in denen sich eine Baugruppe links (inkl. Zubehör) und eine Baugruppe rechts befinden. Baugruppe rechts Packen Sie zunächst die beiden Baugrup- pen aus und stellen Sie die Baugruppe links und rechts gemäß... - Seite 12 Nun den vordernen oberen Blendwinkel mit 2 Blechschrauben (3) B 2,9 x 9,5 festschrauben. An- schließend die Blendschiene von unten mit der oberen Lasche in die Öffnung des Blendwinkels schieben. Unten beiklappen und mit 2 Blechschrauben (3) B2,9 x 9,5 anschrauben. Schutzgitter Blendwinkel Saunasteine...
-
Seite 13: Montage Des Aufgusstrichters Mit Aufgussrinnen
Montage des Aufgusstrichters mit Aufgussrinnen Der Zulauf über dem Trichter kann links- oder rechtsseitig angebracht werden. Montieren Sie zunächst die Aufgussrinne mit der Endkappe auf dem Steinkorb und dann die zweite Rinne in die das Rohr eingeführt wird, mit den mitgelieferten Befestigungsschrauben (2) B 4,2 x 9,5. - Seite 14 Wenn der Saunaofen an der Montagewand befestigt ist und die Aufgussrinnen montiert sind, können Sie die Schachtwand zur Innenseite der Kabine montieren. Achten Sie hier unbedingt auf die Mindestabstände gemäß Abb. 1+2. Zum Schluss die beiden Schutzgitter im oberen Bereich des Schachtes befestigen, so dass keine Gegenstände unbeabsichtigt auf den Saunaofen fallen können.
- Seite 15 Achtung! Die elektrische Installation von Ofen, Leistungsteilen und anderer elektrischer Betriebsmittel mit festem Netzanschluss dürfen nur durch eine ausgebildete Elektrofachkraft eines autorisierten Elektrofachbetriebs ausgeführt werden. An den beiden Baugruppen links und rechts sind bereits Silikon-Anschlusskabel von je 6 m Länge vormontiert.
-
Seite 16: Auswechseln Von Rohrheizkörper
Auswechseln von Rohrheizkörpern Achtung! Die Anlage bei allen Installations- und Reparaturarbeiten allpolig vom Netz trennen! 1. Heizelemente (Baugruppen) trennen 2. Anschlusskasten öffnen 3. Flachsteckfahnen von Verdrahtung abziehen, Rohrheizkörper lösen 4. Rohrheizkörper austauschen Abb. 8 5. In umgekehrter Reihenfolge wieder zusammenbauen (siehe Kapitel Zusammenbau) -
Seite 17: Saunasteine
Saunasteine Wartung und Pflege Der Saunastein ist ein Naturprodukt. Über- Dieses Saunaheizgerät ist aus korrosionsarmen prüfen Sie die Saunasteine in regelmäßigen Materialen gefertigt. Damit Sie lange Freude Abständen. Die Saunasteine können insbeson- mit Ihrem Saunaheizgerät haben, sollten Sie dere durch scharfe Aufgusskonzentrate ange- das Gerät warten und pflegen. - Seite 18 Bei der Installation von Saunaheizgeräten auslösen, muss die elektrische Installation nochmals überprüft werden. ist die DIN VDE 0100 Teil 703 zu beachten! Diese Norm macht in Ihrer aktuellen Ausgabe, Für den ordnungsgemäßen Anschluss der Heiz- gültig seit Februar 2006, unter Änderungen Ab- geräte ist der Elektroinstallateur verantwortlich satz 703.412.05 folgende Aussage;...
-
Seite 19: Recycling
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 20: Allgemeine Servicebedingungen (Asb)
V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut-...
