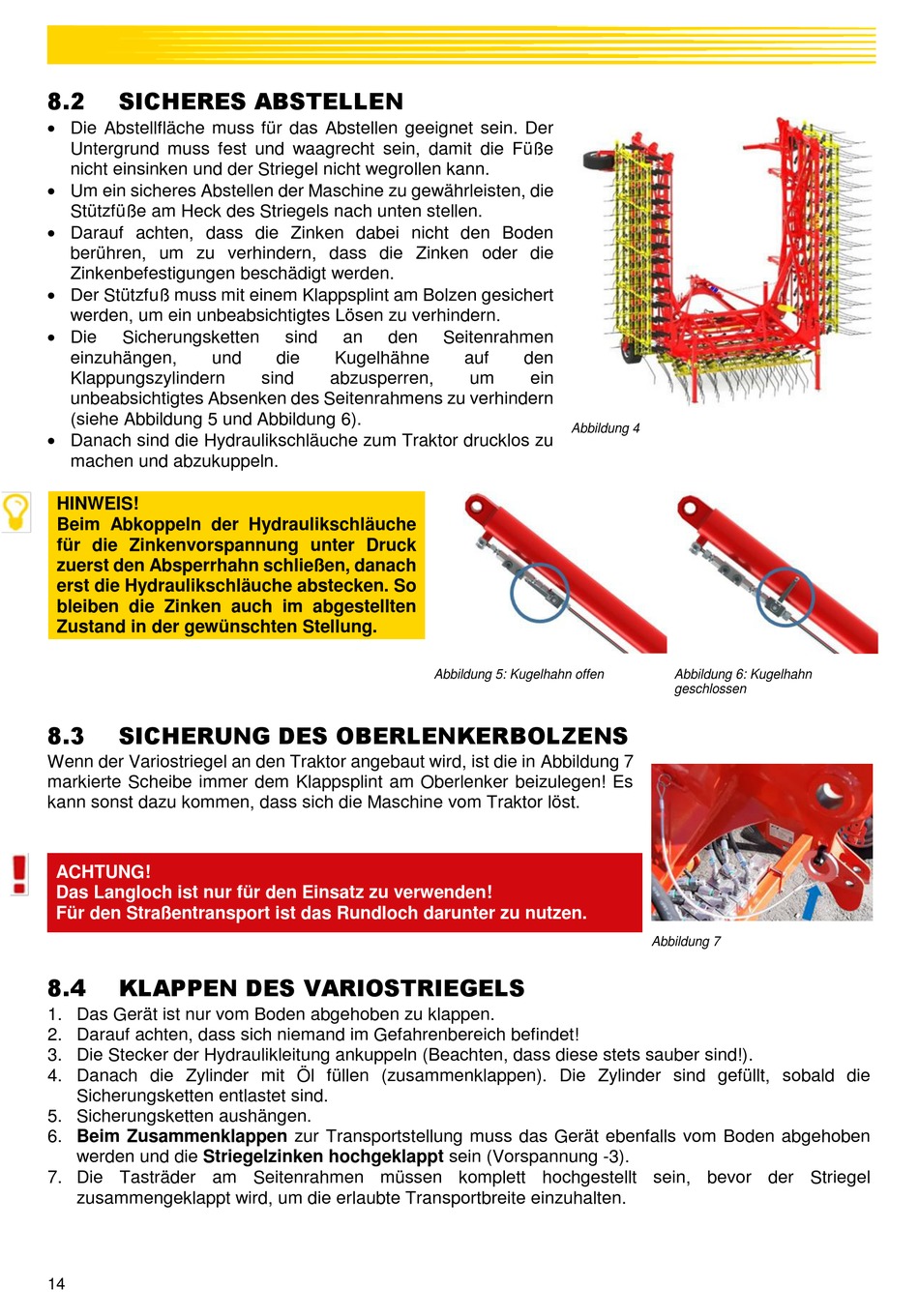

8.2
SICHERES ABSTELLEN
Die Abstellfläche muss für das Abstellen geeignet sein. Der
Untergrund muss fest und waagrecht sein, damit die Füße
nicht einsinken und der Striegel nicht wegrollen kann.
Um ein sicheres Abstellen der Maschine zu gewährleisten, die
Stützfüße am Heck des Striegels nach unten stellen.
Darauf achten, dass die Zinken dabei nicht den Boden
berühren, um zu verhindern, dass die Zinken oder die
Zinkenbefestigungen beschädigt werden.
Der Stützfuß muss mit einem Klappsplint am Bolzen gesichert
werden, um ein unbeabsichtigtes Lösen zu verhindern.
Die
Sicherungsketten
einzuhängen,
und
Klappungszylindern
unbeabsichtigtes Absenken des Seitenrahmens zu verhindern
(siehe Abbildung 5 und Abbildung 6).
Danach sind die Hydraulikschläuche zum Traktor drucklos zu
machen und abzukuppeln.
HINWEIS!
Beim Abkoppeln der Hydraulikschläuche
für die Zinkenvorspannung unter Druck
zuerst den Absperrhahn schließen, danach
erst die Hydraulikschläuche abstecken. So
bleiben die Zinken auch im abgestellten
Zustand in der gewünschten Stellung.
8.3
SICHERUNG DES OBERLENKERBOLZENS
Wenn der Variostriegel an den Traktor angebaut wird, ist die in Abbildung 7
markierte Scheibe immer dem Klappsplint am Oberlenker beizulegen! Es
kann sonst dazu kommen, dass sich die Maschine vom Traktor löst.
ACHTUNG!
Das Langloch ist nur für den Einsatz zu verwenden!
Für den Straßentransport ist das Rundloch darunter zu nutzen.
8.4
KLAPPEN DES VARIOSTRIEGELS
1. Das Gerät ist nur vom Boden abgehoben zu klappen.
2. Darauf achten, dass sich niemand im Gefahrenbereich befindet!
3. Die Stecker der Hydraulikleitung ankuppeln (Beachten, dass diese stets sauber sind!).
4. Danach die Zylinder mit Öl füllen (zusammenklappen). Die Zylinder sind gefüllt, sobald die
Sicherungsketten entlastet sind.
5. Sicherungsketten aushängen.
6. Beim Zusammenklappen zur Transportstellung muss das Gerät ebenfalls vom Boden abgehoben
werden und die Striegelzinken hochgeklappt sein (Vorspannung -3).
7. Die Tasträder am Seitenrahmen müssen komplett hochgestellt sein, bevor der Striegel
zusammengeklappt wird, um die erlaubte Transportbreite einzuhalten.
14
sind
an
den
die
Kugelhähne
sind
abzusperren,
Abbildung 5: Kugelhahn offen
Seitenrahmen
auf
den
um
ein
Abbildung 4
Abbildung 6: Kugelhahn
geschlossen
Abbildung 7
