Instandhaltung
2. Stopfbuchsteile mit einem geeigneten
Werkzeug vorsichtig über die Kegelstan-
ge in den Packungsraum einschieben.
Korrekte Anordnung beachten, vgl.
Bild 9-3.
3. Dichtringe (15.2) über die Kegelstange
schieben.
Draht der roten Distanzscheibe (15.1) in
die Nut des Halterings legen.
8 Gewindebuchse
11 Feder
12 Scheibe
15 Packung (gesamt)

15.1 Distanzscheibe mit Haltering

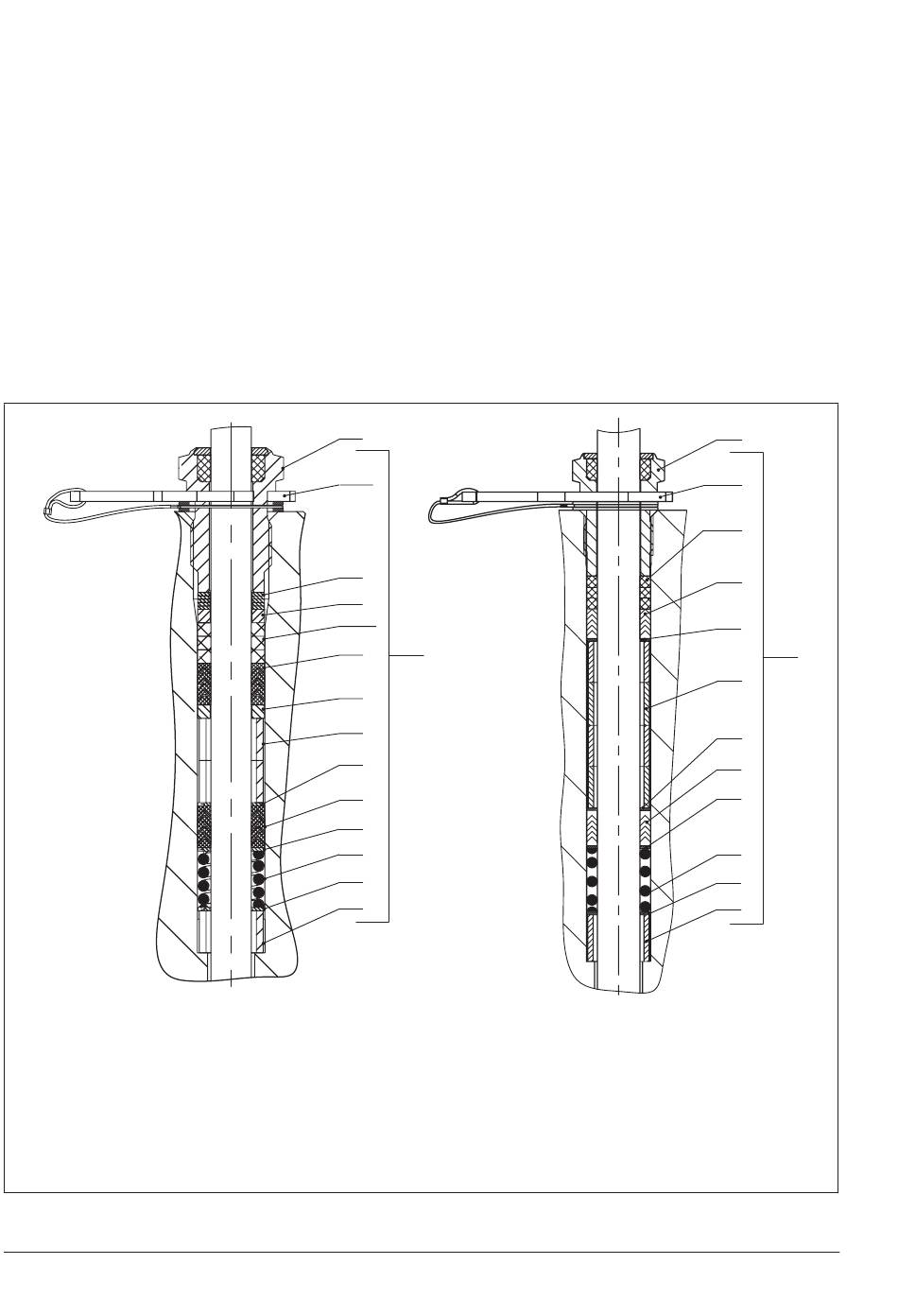

Bild 9-3: Stopfbuchspackung ADSEAL: DN 15...40 (links) und DN 50...100 (rechts)
9-10
Haltering über die Kegelstange schieben.
4. Rote Distanzscheibe (15.1) zwischen Ge-
windebuchse (8) und Haltering einfügen,
vgl. Bild 9-3.
5. Vorgehen wie im Abschnitt „Packung
Standard (PTFE)" Punkt 13 bis 16 be-
schrieben.
8
15.1
12
18
15.2
15
16
18
19
12
16
12
11
12
19
15.2 Dichtring
16 Packungsring
18 Buchse
19 Distanzbuchse
8
15.1
15.2
16
12
15
19
12
16
12
11
12
19
EB 8051
