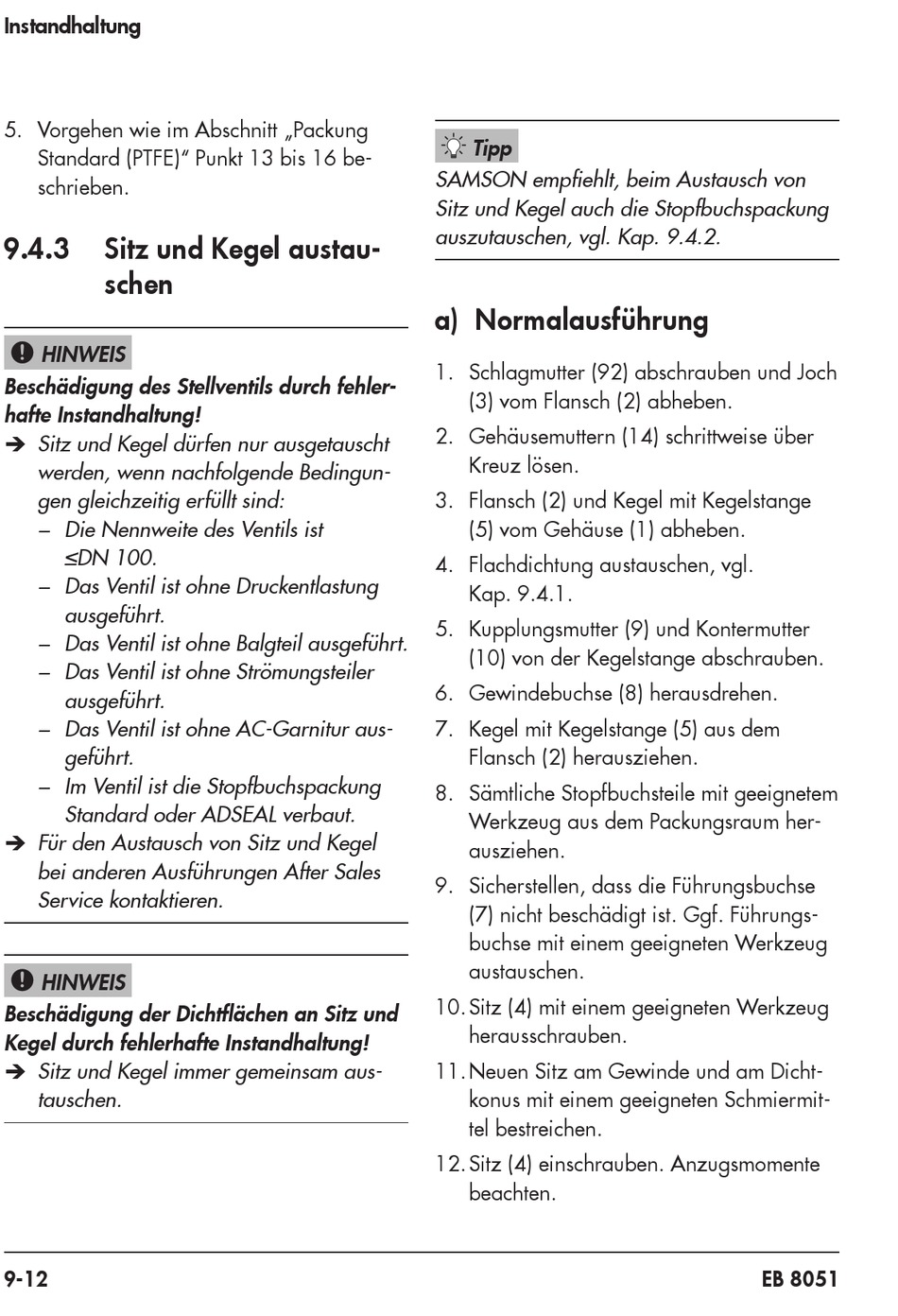

Instandhaltung
5. Vorgehen wie im Abschnitt „Packung
Standard (PTFE)" Punkt 13 bis 16 be-
schrieben.
9.4.3
Sitz und Kegel austau-
schen
HINWEIS
!
Beschädigung des Stellventils durch fehler-
hafte Instandhaltung!
Î Sitz und Kegel dürfen nur ausgetauscht
werden, wenn nachfolgende Bedingun-
gen gleichzeitig erfüllt sind:
− Die Nennweite des Ventils ist
≤DN 100.
− Das Ventil ist ohne Druckentlastung
ausgeführt.
− Das Ventil ist ohne Balgteil ausgeführt.
− Das Ventil ist ohne Strömungsteiler
ausgeführt.
− Das Ventil ist ohne AC-Garnitur aus-
geführt.
− Im Ventil ist die Stopfbuchspackung
Standard oder ADSEAL verbaut.
Î Für den Austausch von Sitz und Kegel
bei anderen Ausführungen After Sales
Service kontaktieren.
HINWEIS
!
Beschädigung der Dichtflächen an Sitz und
Kegel durch fehlerhafte Instandhaltung!
Î Sitz und Kegel immer gemeinsam aus-
tauschen.
9-12
Tipp
SAMSON empfiehlt, beim Austausch von
Sitz und Kegel auch die Stopfbuchspackung
auszutauschen, vgl. Kap. 9.4.2.
a) Normalausführung
1. Schlagmutter (92) abschrauben und Joch
(3) vom Flansch (2) abheben.
2. Gehäusemuttern (14) schrittweise über
Kreuz lösen.
3. Flansch (2) und Kegel mit Kegelstange
(5) vom Gehäuse (1) abheben.
4. Flachdichtung austauschen, vgl.
Kap. 9.4.1.
5. Kupplungsmutter (9) und Kontermutter
(10) von der Kegelstange abschrauben.
6. Gewindebuchse (8) herausdrehen.
7. Kegel mit Kegelstange (5) aus dem
Flansch (2) herausziehen.
8. Sämtliche Stopfbuchsteile mit geeignetem
Werkzeug aus dem Packungsraum her-
ausziehen.
9. Sicherstellen, dass die Führungsbuchse
(7) nicht beschädigt ist. Ggf. Führungs-
buchse mit einem geeigneten Werkzeug
austauschen.
10. Sitz (4) mit einem geeigneten Werkzeug
herausschrauben.
11. Neuen Sitz am Gewinde und am Dicht-
konus mit einem geeigneten Schmiermit-
tel bestreichen.
12. Sitz (4) einschrauben. Anzugsmomente
beachten.
EB 8051
